МЭТ-5035-М, МЭТ5035М, МЭТ 5035 М

Многофункциональные измерители параметров электробезопасности

МЭТ-5035М измеритель параметров электрических сетей

Код товара: 33416
  • в наличии
    72672-18

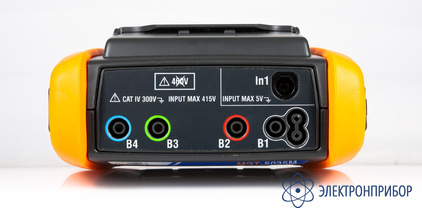

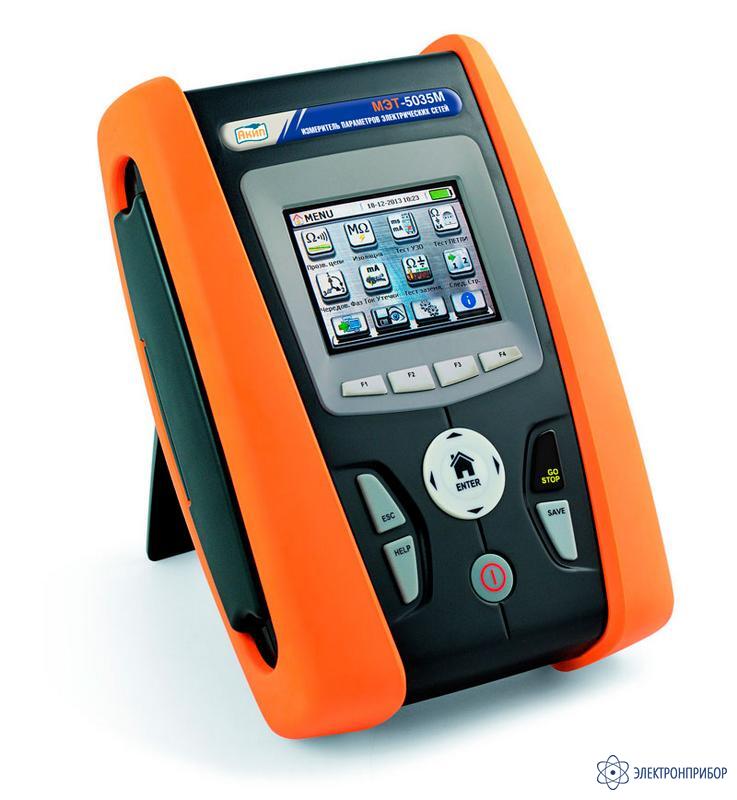

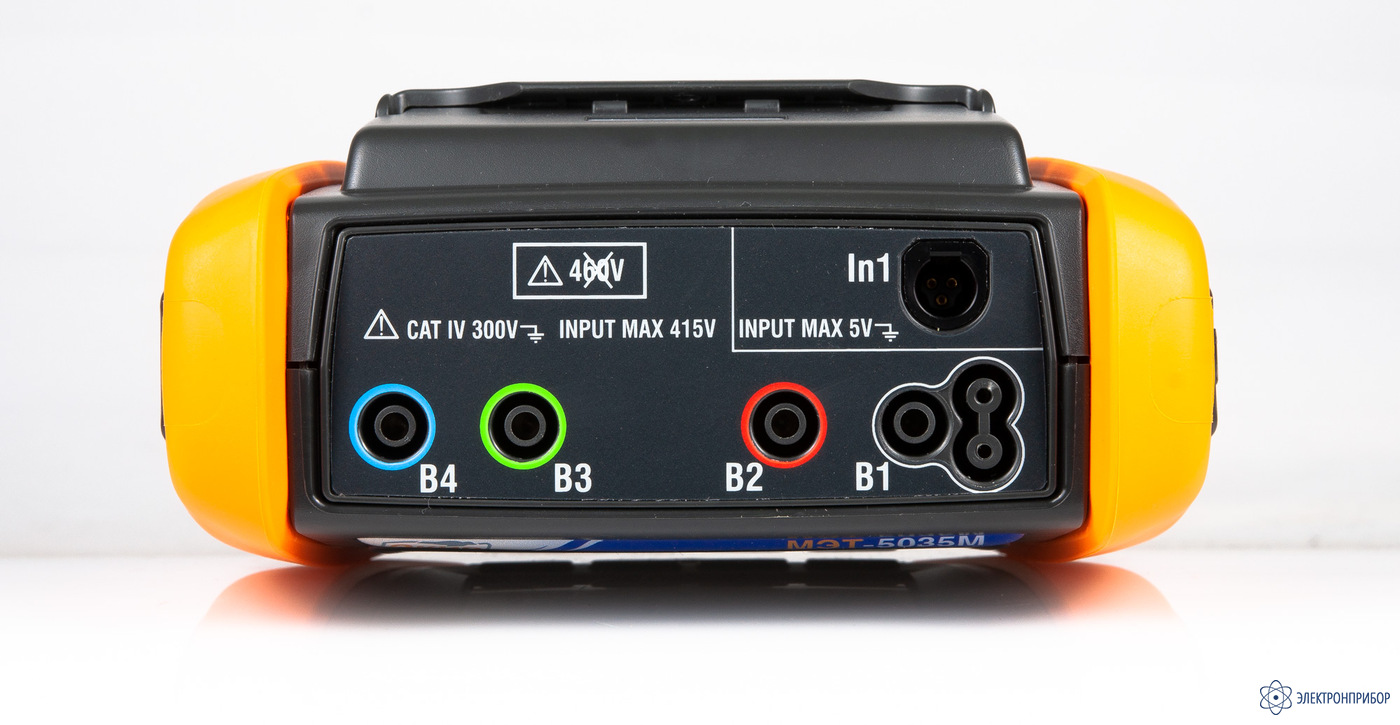

    Измеритель параметров электрических сетей МЭТ-5035М Измеритель параметров электрических сетей МЭТ-5035М

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      72672-18 до 27.09.2029

    • Производитель

      АКИП

    Особенности измерителя параметров электрических сетей МЭТ-5035М:

    • измерение норм электробезопасности: целостность цепи и измерение сопротивления защитных проводников (≥ 200 мА, 4...12 В);
    • измерение параметров УЗО (АС, А, B – общего, селективного типа и с задержкой отключения), максимальный тестовый ток 10 А (опция);
    • расширенный перечень тестирования автоматов защиты, выключателей и предохранителей, верификация силовых кабелей: проверка защиты от косвенных контактов, проверка отключающей способности/защиты от сверхтоков, оценка защиты от коротких замыканий/тепловой нагрузки защищаемой электропроводки - I2T;
    • измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З» и вычисление тока КЗ;
    • измерение сопротивления изоляции при испытательном напряжении 50, 100, 250, 500, 1000 В;
    • измерение сопротивления заземления по 2- и 3-проводной схеме и проводимости грунта по 4-проводной схеме вольтамперметрическим способом;
    • тест сопротивления заземления Ra без срабатывания УЗО (ток 15 мА);
    • измерение сопротивления заземления безразрывным способом с помощью токовых клещей T2100 (опция);
    • определение несинусоидальности формы напряжения и тока (%THD), измерение гармоник U/I до 25-й гармоники;
    • определение порядка чередования фаз;
    • анализ параметров электросети (PQA): измерение тока и напряжения (TRMS), частоты, мощности (активной, реактивной, полной), коэффициента мощности (Pf, cosφ); потребуется дополнительное оборудование – опция токовые клещи-преобразователь;
    • измерение тока утечки, температуры и влажности, освещенности (опционально);
    • память на 999 ячеек для сохранения результатов тестирования и экранов;
    • интерфейсы Wi-Fi и USB (оптоизолированный порт);
    • приложение HTANALYSIS™ для отображения в режиме онлайн измеряемых параметров, гармоник, диаграмм и экранов;
    • анализ данных измерений и запись результатов в облачное хранилище с помощью планшета или смартфона в реальном времени;
    • сенсорный цветной графический ЖК-дисплей 320 × 240;
    • батарейное или аккумуляторное питание.

  • Технические характеристики измерителя параметров электрических сетей МЭТ-5035М:

    Параметр Значение
    Режим измерений норм электробезопасности 1Ф и 3Ф (сбалансированных) электросетей / SAFETY
    Напряжение (тест УЗО, петли, чередование фаз)
    Диапазон измерений 15...240 Вскз (ф-н)
    15...415 Вскз (ф-ф)
    Разрешение 1 В
    Погрешность ±(3% + 2 е.м.р.)
    Чередование фаз индикация («1-2-3»)
    Частота напряжения
    Основная гармоника 47...63,6 Гц
    Разрешение 0,1 Гц
    Погрешность ±(0,1% + 1 е.м.р.)
    Измерение целостности защитных проводников
    Максимальное напряжение теста от 4 до 12 В, постоянное (без нагрузки)
    Тестовый ток > 0,2 А, постоянный ток, для сопротивления < 5 Ом
    Разрешение 1 мА
    Диапазон измерений 0,01...19,99 Ом 20...99,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Погрешность измерения ±(5% + 3 е.м.р.)
    Измерение силы тока (ток КЗ / First Fault в IT энергосистемах) (U LIM 25 / 50 В)
    Диапазон измерений 0,1...0,9 мА 1...999 мА
    Разрешение 0,1 мА 1 мА
    Погрешность измерения ±(5% + 1 е.м.р.) ±(5% + 3 е.м.р.)
    Проверка времени отключения УЗО
    Тестовый ток (Iтест) 10 / 30 / 100 / 300 / 500 / 650 / 1000 мА
    Типы тестируемых УЗО АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT / TN / IT-типа)
    Режимы тестирования УЗО (1/2, 1, 2, 5) × Iтест, автоматический / AUTO и дискретное нарастание тока отключения (Ramp)
    Время отключения 1...999 мс для (1/2, 1) × Iтест
    1...200 мс (G-типа) и 1...250 мс (S-типа) для 2 × Iтест
    1...50 мс (G-типа) и 1...150 мс (S-типа) для 5 × Iтест
    1...310 мс (G-типа) в режиме Ramp
    Задержка отключения 1...999 мс для (1/2, 1) × Iтест
    Разрешение 1 мс
    Погрешность измерения ±(2% + 2 е.м.р.)
    Проверка дифференциального тока отключения УЗО
    Измерение тока отключения (IΔN = 10 мА), A, AC-тип (0,3...1,1) × IΔN
    Погрешность: нижняя / верхняя граница допуска -0% / +10% IΔN
    Измерение тока отключения (10 мА ≤ IΔN ≤ 650 мА), A, AC-тип (0,3...1,1) × IΔN
    Погрешность: нижняя / верхняя граница допуска -0% / +5% IΔN
    Измерение тока отключения (30 мА ≤ IΔN ≤ 100 мА), B-тип (0,3...1,1) × IΔN
    Погрешность: нижняя / верхняя граница допуска -0% / +5% IΔN
    Разрешение 0,1 × IΔN
    Проверка времени отключения УЗО (до 10 А — опция RCDX10)
    Тестовый ток (Iтест) 10 / 30 / 100 / 300 / 500 / 650 / 1000 мА
    Типы тестируемых УЗО АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT / TN / IT-типа)
    Режимы тестирования УЗО (1/2, 1, 2, 5) × Iтест, автоматический и дискретное нарастание тока отключения (Ramp)
    Время отключения 1...999 мс для (1/2, 1) × Iтест
    1...200 мс (G-типа) и 1...250 мс (S-типа) для 2 × Iтест
    1...50 мс (G-типа) и 1...150 мс (S-типа) для 5 × Iтест
    1...310 мс (G-типа) в режиме Ramp
    Задержка отключения 1...999 мс для (1/2, 1) × Iтест
    Разрешение 1 мс
    Погрешность измерения ±(2% + 2 е.м.р.)
    Проверка дифференциального тока отключения УЗО (до 10 А — опция RCDX10)
    Измерение тока отключения (300 мА ≤ IΔN ≤ 6,5 А), A, AC-тип (0,3...1,1) × IΔN
    Погрешность: нижняя / верхняя граница допуска -0% / +5% IΔN
    Измерение тока отключения (300 мА ≤ IΔN ≤ 1 А), B-тип (0,3...1,1) × IΔN
    Погрешность: нижняя / верхняя граница допуска -0% / +5% IΔN
    Разрешение 0,1 × IΔN
    Измерение сопротивления изоляции
    Тестовое напряжение 50 / 100 / 250 / 500 / 1000 В, постоянное
    Диапазон измерений 0,01...49,9 МОм / 50 В
    0,01...99,9 МОм / 100 В
    0,01...99,9 МОм / 250 В
    0,01...499 МОм / 500 В
    0,01...999 МОм / 1000 В    		 50...99,9 МОм / 50 В
    100...199,9 МОм / 100 В
    100...499,9 МОм / 250 В
    500...999 МОм / 500 В
    1000...1999 МОм / 1000 В
    Погрешность измерения ±(2% + 2 е.м.р.) ±(5% + 2 е.м.р.)
    Измерение напряжения прикосновения (Uконт)
    Предел измерений (Uп lim) 25, 50 В
    Диапазон измерений 0...2 × Uп lim В (тест УЗО и измерение сопротивления заземления)
    0...99,9 В (для TT и TN систем)
    100...999 В (для TN систем)
    Разрешение 0,1 В
    Погрешность измерения 0%...(5% + 3 В)
    Измерение полного сопротивления заземления Ra (без отключения УЗО)
    Глухозаземленная нейтраль Изолированная нейтраль
    Диапазон измерений 0,01...9,99 Ом 10...199,9 Ом 200...1999 Ом 1...1999 Ом
    Разрешение 0,01 Ом 0,1 Ом 1 Ом 1 Ом
    Погрешность измерения 0%...(5% + 0,1 / 1 / 3 Ом) 0%...(5% + 3 е.м.р.)
    Схема измерения 4-х проводная
    Измерение сопротивления контура заземления (с дополнительными штырями)
    Диапазон измерений 0,01...9,99 Ом
         		 10...99,9 Ом 100...999 Ом 1...49,99 кОм
    Разрешение 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм
    Погрешность измерения ±(5% + 3 е.м.р.)
    Схема измерения 2-х или 3-х проводная
    Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    Измерение сопротивления цепи «фаза - фаза», «фаза - нейтраль», «фаза - земля»
    Диапазон измерений 0,01...9,9 Ом 10...199,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Погрешность ±(5% + 3 е.м.р.)
    Чередование фаз (1-проводной и 2-проводной метод)
    Напряжение 100...265 В (фаза - нейтраль, фаза - земля)
    Частота 50 / 60 Гц
    Измерение проводимости грунта (Р), 4-проводной метод
    Диапазон измерений 0,06...10...100...1000 Ом·м / 1...10...100...1000 кОм·м / 1...3,14 МОм·м
    Разрешение 0,01...0,1...1 Ом·м / 0,01...0,1...1 кОм·м / 0,01 МОм·м
    Погрешность измерения ±(5% + 3 е.м.р.)
    Схема измерения 4-х проводная (разнос штырей / D до 10 м)
    Тестовый ток/напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    Режим измерений параметров электропитания 1Ф и 3Ф (сбалансированных) электросетей / PQA
    Напряжение / ACV (TRMS)
    Диапазон измерений 15...240 Вскз (фаза-нейтраль) / 15...415 Вскз (фаза-фаза)
    Разрешение 0,1 В
    Погрешность ±(1% + 1 е.м.р.)
    Ток / ACA (TRMS) (с опциональным токовым датчиком)
    Диапазон измерений (внешний преобразователь) 0,5...10...300...3000 А (в зависимости от установленного предела)
    Погрешность измерения* ±(1% + 3 е.м.р.)...±(2% + 5 е.м.р.)
    Разрешение 0,01...0,1...1 А (в зависимости от установленного диапазона)
    Измерение активной мощности
    Диапазон измерений 0...9,999 кВт 0...99,99 кВт 0...999,9 кВт 0...9999,9 кВт
    Разрешение 0,001 кВт 0,01 кВт 0,1 кВт 1 кВт
    Измерение реактивной мощности
    Диапазон измерений 0...9,999 кВАР 0...99,99 кВАР 0...999,9 кВАР 0...9999,9 кВАР
    Разрешение 0,001 кВАР 0,01 кВАР 0,1 кВАР 1 кВАР
    Измерение полной мощности
    Диапазон измерений 0...9,999 кВА 0...99,99 кВА 0...999,9 кВА 0...9999,9 кВА
    Разрешение 0,001 кВА 0,01 кВА 0,1 кВА 1 кВА
    Погрешность измерения* ±(2% + 5 е.м.р.)...±(3% + 8 е.м.р.)
    Измерение коэффициента мощности (PF, cos φ)
    Диапазон измерений 0,70c...1,00...0,70i (c – емкостной / i – индуктивный характер нагрузки)
    Разрешение 0,01
    Погрешность измерения (градусы)* ±(1% + 7 е.м.р.)...±(4% + 10 е.м.р.)**
    Гармоники (напряжение и ток)
    Диапазон измерений от 1 до 25-й гармоники
    Погрешность измерения ±(5% + 5 е.м.р.)...±(15% + 10 е.м.р.)
    Разрешение 0,1%
    Режим дополнительных измерений (AUX) — с внешними датчиками (опции)
    Температура
    Пределы измерений -20...+80°C
    Разрешение 0,1°C
    Влажность
    Пределы измерений 0...100%
    Разрешение 0,1%
    Освещенность
    Пределы измерений 0,001...20 Лкс 0,1...2000 Лкс 1...20 кЛкс
    Разрешение 0,001...0,02 Лкс 0,1...2 Лкс 1...20 Лкс
    Выход постоянного напряжения (DC OUT)
    Диапазон 0,1 мВ...1 В (соответствует пределам измерений)
    Разрешение 0,1 мВ
    Общие данные
    Дисплей цветной, сенсорный (touch screen) ЖК-дисплей, 72 × 53 мм, разрешение 320 × 240 точек
    Внутренняя память 999 тестов
    Интерфейс WiFi, USB
    Условия эксплуатации 0°C...40°C; относительная влажность < 80%
    Напряжение питания 1,5 В × 6 (тип АА), либо аккумуляторы 1,2 В × 6 (тип АА), внешнее зарядное устройство 100...240 В, 50 / 60 Гц
    Ресурс батарей до 500 тестов / до 6 часов измерений
    Габаритные размеры 225 × 165 × 75 мм
    Исполнение МЭК 61010-1, МЭК 61010-031, МЭК 61010-2-032
    категория III: ~240 В (ф-н), ~415 В (ф-ф), до 460 В максимум между входами
    Масса 1,2 кг
    * - в зависимости от типа системы — 1Ф или 3Ф (сбалансированная);
    ** - в зависимости от предела тока (< 10% / > 10% FS).

  • Комплект поставки МЭТ-5035М

    № Наименование Количество
    1 Измеритель параметров электрических сетей МЭТ-5035М 1
    2 Кабель-переходник (С2033X) c 3-я штекерам 1
    3 Комплект UNIVERSALKITG3: 4 измерительных провода, 4 зажима «крокодил», 3 измерительных наконечника 1
    4 Комплект KITTERRNE: 4 измерительных провода, 4 штыря 1
    5 Кабель С2006 (optical-USB) 1
    6 Зарядное устройство 1
    7 Cтилус PT400 1
    8 Комплект бтарей питания 1
    9 Датчик удаленного контроля PR400 1
    10 Адаптер ZEROLOOP 1
    11 Транспортная сумка (BORSA2051N) 1
