HVFO108, HVFO 108, HVFO-108
HVFO108 — пробник высоковольтный
Код товара: 56641-
-
Производитель
Описание пробника высоковольтного HVFO108:
Система измерений HVFO108 разработана с целью максимального соответствия потребностям отрасли и при этом имеет приемлемую стоимость по сравнению с другими решениями.
По оценке разработчиков системой может быть решено ~95% задач измерений с «плавающей землей» малых сигналов на ВВ шине (HV) в устройствах питания силовой электроники при тестировании датчиков на соответствие EMC, EFT, ESD и систем защиты от радиочастотных помех.
HVFO108 значительно превосходит возможности измерений и точность воспроизведения сигнала (fidelity) обычных ВВ дифференциальных пробников и систем сбора информации, которые основаны на гальванической развязке в цепи высокого напряжения.
Применение системы исключает необходимость выполнять достаточно опасные испытания ЭУ традиционными средствами, которые требуют развязки по «земле» как осциллографа, так и подключаемого к нему пробника. -
-
Технические характеристики пробника высоковольтного HVFO108:

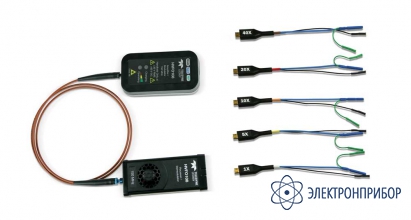

Параметр Значение Полоса пропускания 150 МГц Время нарастания 3,3 нс Максимальное напряжение 35.000 В (DC + пик AC) Изолированный высоковольтный пробник с гальванической развязкой с применением оптоэлектронного преобразователя на основе технологии приемо-передачи аналогового сигнала через оптоволокно Есть Минимальный шум и улучшенные параметры подавления помех 140 дБ CMRR Для подключения к ИУ требуются сменные насадки 5 типов входных насадок с номиналами Uвх +/-1 В …+/-40 В Питание от внутреннего аккумулятора до 6 ч. -

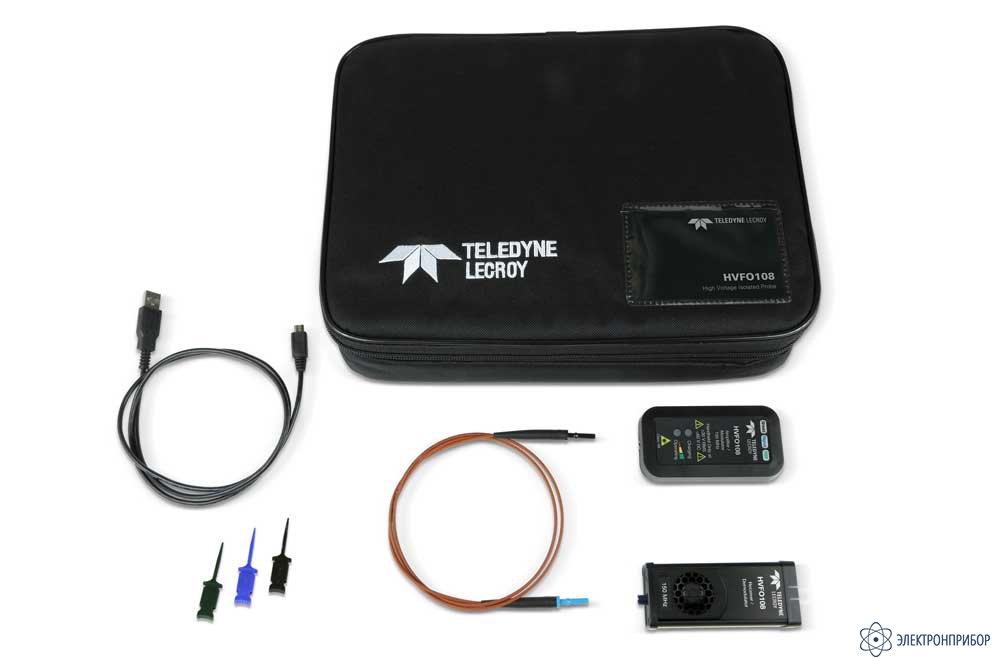

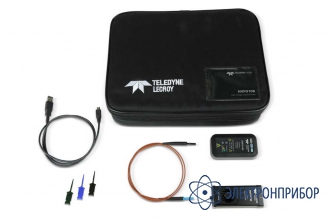

Комплект поставки HVFO108
№ Наименование Количество 1 Пробник высоковольтный HVFO108 1
