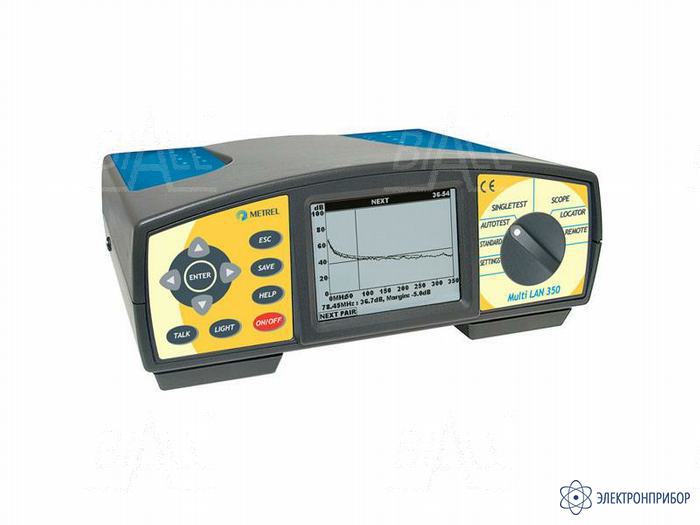

MI 2016 Multi LAN 350 ST — анализатор кабельных сетей (базовая комплектация)

Код товара: 23360

  • Назначение прибора MI 2016:

    Портативный кабельный анализатор Multi LAN 350 предназначен для тестирования и сертификации кабельных сетей на частотах до 350 МГц. Прибор создан с учётом потребностей специалистов, занимающихся прокладкой и обслуживанием кабельных сетей, поэтому он оснащён технологией проведения автоматических тестов, встроенными базами стандартов тестирования и типов кабелей, различными режимами работы, позволяющими точно определять место повреждения и идентифицировать кабели. Всё перечисленное позволяет с успехом использовать Multi LAN 350 для сертификации локальных сетей до категории 6 (класс Е) включительно. Внутренняя память и программное обеспечение, поставляемое с прибором, дает пользователю возможность сохранять и обрабатывать результаты измерений.

    Функции прибора MI 2016:

    • Тестирование правильности разводки.
    • Измерение длины кабеля и скорости распространения сигнала.
    • Измерение задержки распространения сигнала.
    • Измерение разности задержки распространения сигнала каждой из пар.
    • Измерение волнового сопротивления.
    • Измерение сопротивления петли постоянному току.
    • Измерение переходного затухания и «суммарного» переходного затухания.
    • Измерение потерь переходного затухания и потерь «суммарного» переходного затухания.
    • Измерение возвратных потерь.
    • Измерение защищенности и суммарной «защищенности».
    • Функция динамического рефлектометра (TDR).
    • Измерение перекрестных наводок.

    Отличительные особенности прибора MI 2016:

    • В профессиональный комплект поставки MI 2016PS входят 2 прибора Multi LAN 350, что позволяет проводить измерения на обоих конца кабеля без переключения приборов, благодаря чему значительно сокращается время измерений.
    • Автоматическое тестирование медных кабелей по стандартам от категории 3 до категории 6 с заданными измеряемыми параметрами и типом кабеля.
    • Тестирование кабелей UTP, STP, ScTP и FTP типов. Тестирование по моделям постоянной линии и канала.
    • Возможность тестирования оптоволоконных систем при использовании совместимого оборудования, например оптоволоконного тестера MI 5100.
    • Возможность регулирования коэффициента номинальной скорости распространения (NVP).
    • Функция динамического рефлектометра TDR с подфункцией NEXT (разговор на передающем конце линии) позволяет определять места повреждений и обнаруживать перекрёстные помехи.
    • RS-232 и USB- интерфейсы для связи с ПК.
    • Создание с помощью ПО LANLink протоколов различной степени детализации; возможность графического представления результатов тестирования; возможность экспорта результатов в Excel.
    • Большой ЖК дисплей с подсветкой.
    • Размеры: 265 x 110 x 185 мм
    • Масса (без аксессуаров): 2,1 кг

  • Технические характеристики прибора MI 2016:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Длина кабеля 0,0 … 99,9 м
    100 … 300 м    		 0,1 м
    1 м    		 ±(3 % от измер.+ 5 емр)
    ±(4 % от измер.)
    Задержка распространения сигнала 0 ... 500 нс
    501 ... 4000 нс    		 1 нс ±(3 % от измер.+ 5 емр)
    ±(3 % от измер.)
    Временной перекос задержки 0 ... 500 нс 1 нс ±10 емр
    Волновое сопротивление 35 ... 180 Ом 1 Ом ±(10 % от измер.+ 3 емр)
    Сопротивление петли постоянному току 0,0 … 199,9 Ом 0,1 Ом ±(10 % от измер.+ 5 емр)
    Затухание
    Частота 1 … 250 МГц 1 МГц Пост. линия:
    < ± 1,3 дБ
    < ± 2,2 дБ
    Канал:
    ± 1,4 дБ при 100 МГц
    ± 2,5 дБ при 250 МГц
    Амплитуда 0,0 … 60,0 дБ 0,1 дБ
    Переходное затухание на ближнем конце
    Частота 1 … 350 МГц 0,15 МГц Пост. линия:
    < ± 2,0 дБ
    < ± 3,3 дБ
    Канал:
    ± 2,9 дБ при 100 МГц
    ± 4,2 дБ при 250 МГц
    Амплитуда 0,0 … 90,0 дБ 0,1 дБ
    "Суммарное" переходное затухание
    Частота 1 … 350 МГц 0,15 МГц Пост. линия:
    < ± 2,2 дБ
    < ± 3,2 дБ
    Канал:
    ± 3,3 дБ при 100 МГц
    ± 4,3 дБ при 250 МГц
    Амплитуда 0,0 … 90,0 дБ 0,1 дБ
    Нормирование на потери ввода переходное затухание на дальнем конце
    Частота 1 … 350 МГц 0,15 МГц Пост. линия:
    < ± 2,1 дБ
    < ± 3,7 дБ
    Канал:
    ± 3,2 дБ при 100 МГц
    ± 4,7 дБ при 250 МГц
    Амплитуда 0,0 … 90,0 дБ 0,1 дБ
    "Суммарное" нормирование на потери ввода переходное затухание на дальнем конце
    Частота 1 … 350 МГц 0,15 МГц Пост. линия:
    < ± 2,1 дБ
    < ± 3,7 дБ
    Канал:
    ± 3,6 дБ при 100 МГц
    ± 4,8 дБ при 250 МГц
    Амплитуда 0,0 … 70,0 дБ 0,1 дБ
    Возвратные потери
    Частота 1 … 350 МГц 0,15 МГц Пост. линия:
    < ± 3,5 дБ
    < ± 4,2 дБ
    Канал:
    ± 2,8 дБ при 100 МГц
    ± 4,8 дБ при 250 МГц
    Амплитуда 0,0 … 40,0 дБ 0,1 дБ
    Функция динамического рефлектометра
    Диапазон измеряемых длин / Длительность импульса
    0 … 10 (50, 100) м
    0 … 200 м
    0 … 400 м    		 При NVP = 0,69:
    1 нс; 0,1 м
    2 нс; 0,2 м
    4 нс; 0,4 м
    ±(3 % от измер.+ 5 емр)
    ±(5 % от измер.)
    ±(5 % от измер.)
    Амплитуда в процентах 1%
    Скорость распространения сигнала 0,50 ... 0,99 с
    Перекрестные наводки
    Диапазон измеряемых длин / Длительность импульса
    0 … 10 (50, 100) м
    0 … 200 м    		 При NVP = 0,69:
    1 нс; 0,1 м
    20 нс; 0,2 м
    ±(3 % от измер.+ 5 емр)
    ±(5 % от измер.)
    Амплитуда в процентах 1%
    Скорость распространения сигнала 0,50 ... 0,99 с

  • Комплект поставки MI 2016 Multi LAN 350 ST

    Наименование Количество
    Multi LAN 350 базовый блок 1
    Multi LAN 350 - удаленный модуль 1
    Адаптер постоянной линии (Permanent Link Adapter) 2
    Адаптер канала (Channel Link Adapter) 2
    Сумка для переноски 2
    Программное обеспечение LAN Link 1
    Кабель RS 232 1
    Кабель USB 1
    Идентификаторы (#1-#4) 4
    Калибровочный модуль 1
    Сетевые адаптеры 2
    Переговорные устройства 2
    Комплект аккумуляторных NiMh батарей 12
    Руководство по эксплуатации 1
    Свидетельство о калибровке 1

  • Файлы для MI 2016 Multi LAN 350 ST
