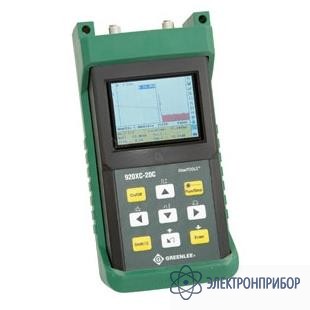

GT-920XC-13A FC UPC — оптический минирефлектометр

Код товара: 30367

  • Назначение рефлектометра GT-920XC-13A FC UPC:

    Оптический минирефлектометр 920XC это портативный полнофункциональный прибор для проведения приемосдаточных работ и локализации повреждений в оптических кабельных линиях и сетях FTTx и PON. Благодаря функции "Автотест", рефлектометр самостоятельно подбирает оптимальные параметры для проведения измерений, анализирует полученные результаты и представляет информацию в виде рефлектограммы и подробной таблицы, что значительно снижает трудозатраты и вероятность совершения ошибок.

    Кроме того, пользователь может более детально анализировать отдельные события, передвигая курсоры по рефлектограмме. Большой цветной ЖК дисплей, графический интерфейс и запуск тестирования нажатием одной кнопки делают минирефлектометр 920XC незаменимым инструментом для организаций, специализирующихся на обслуживании телекоммуникационных систем и систем кабельного телевидения.

    Особенности рефлектометра GT-920XC-13A FC UPC:

    • Бюджетное решение
    • Компактное исполнение
    • Простота в эксплуатации
    • Автоматическое тестирование
    • Динамический диапазон до 35 дБ
    • Большой ЖК дисплей (76х56 мм) с подсветкой
    • Измерение длины волокна и потерь на дефектах
    • Программное обеспечение для анализа данных и формирования отчетов
    • Интерфейсы RS-232 и USB
    • 5 часов непрерывной работы от аккумуляторов.

  • Технические характеристики рефлектометра GT-920XC-13A FC UPC:

    Характеристики рефлектометра
    Тип волокна 9/125 SM
    Длина волны (± 20 нм) 1310
    Динамический диапазон (дБ) 27
    Мертвая зона по событиям (м) 3,5
    Мертвая зона по затуханию (м) 20
    Тип источника Лазер
    Ширина импульса 12 нс, 25 нс, 100 нс, 275 нс, 1 мс, 2.5 мс
    Дальность действия (км)  1.3, 2.5, 5, 10, 20, 40, 80, 120
    Среднее время измерения 15 с/30 с/1 мин/2 мин/3 мин
    Точность измерения расстояния ±(1 м + 5 X 10-5×диапазон + шаг дискретизации)
    Линейность         <0.03 дБ/дБ
    Тип коннектора  UPC (сменные FC)
    Визуальный определитель повреждений
    Длина волны нет
    Максимальная мощность нет
    Тип коннектора нет
    Анализ волокна
    Точность определения потерь на отражении ±4 дБ
    Точность определения затухания ±0.05 дБ/дБ
    Память 1000 рефлектограмм
    Порт с ПК RS-232 и USB
    Общие характеристики
    Источник питания NiMH аккумулятор/AC адаптер
    Время работы аккумулятора До 5 часов непрерывной работы или до 20 часов в режиме ожидания
    Рабочая температура -10° до 50 °C
    Температура хранения -20° до 60 °C
    Относительная влажность 0 до 95% (без конденсации)
    Вес 0,87 кг
    Габаритные размеры 196 мм x 100 мм x 64 мм

  • Комплект поставки GT-920XC-13A FC UPC

    Наименование Количество
    Минирефлектометр 920XC 1
    Оптический адаптер типа FC 1
    Аккумуляторные батареи 1
    Программное обеспечение 1
    Кабель передачи данных 1
    Адаптер питания 1
    Защитный чехол 1
    Сумка для переноски 1
    Руководство по эксплуатации 1
