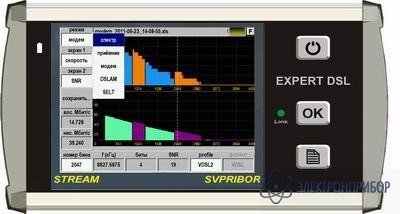

EXPERT DSL — экспертная система VDSL и ADSL

Код товара: 32774

  • Особенности экспертной системы VDSL и ADSL EXPERT DSL

    • эмуляция модемов и DSLAM
    • экспертная система Dr.DSL®
    • импульсный рефлектометр
    • частотные измерения линии
    • Ethernet: Ping, IPTV

    Эмуляция модемов VDSL и ADSL

    Эмуляция модемов означает, что EXPERT DSL может работать в любом направлении в любой точке линии – и как абонентский модем с DSLAM, и как DSLAM с абонентским модемом.

    Более того, EXPERT DSL может работать как DSLAM с любым прибором из группы DSL-приборов со встроенным модемом: Тестер ADSL, ИРК-ПРО Альфа (с модемом), Дельта-ПРО DSL, Гамма DSL.

    Это дает возможность протестировать всю линию или любой ее участок на максимально возможную скорость и получить всю необходимую информацию в числовом и графическом виде, что оказывается достаточным для верификации параметров качества услуг Triple Play.

    Эмуляция модема и DSLAM ADSL2+/ADSL2/ADSL по стандартам ITU

    • Спектральное распределение в соответствии с Annex A, B, M.
    • Стандарты ITU-T: G.992.2, G.992.3, G.992.4, G.992.5
    • Шум / NISE
    • Побиновые характеристики / BitRate
    • SNR
    • SNR marging
    • Ошибки
    • Экспертная система Dr.DSL®

    Патентованная система Dr.DSL оценивает физического состояния кабеля по результатам измерения показателей функционирования ADSL2/2+ и VDSL2.

    Эмуляция модема и DSLAM VDSL и VDSL2 верификация частотных планов

    • Планы 997, 998 с частотами до 30 МГц
    • Профили 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a
    • Стандарты ITU-T: G.993.1, G.993.2
    • Частотный план для US0 в соответствии с Annex A, B, M
    • Экспертная система Dr.DSL®

    Патентованная система Dr.DSL оценивает физического состояния кабеля по результатам измерения показателей функционирования ADSL2/2+ и VDSL2.

    Верификация частотных планов с нестандартной аппаратурой

    EXPERT DSL поддерживает обмен по стандарту VDSL2 с большинством устройств, разработанных на совместимых чипсетах (Aware-Infineon, Broadcom, Ikanos CPE5, Infineon и пр.). Однако существует несовместимое оборудование. В этом случае для проверки линии рекомендуется использовать два прибора EXPERT DSL. Один из них необходимо включить в линию как DSLAM, второй – как модем. На приборе, включенном как DSLAM, необходимо выбрать профиль соответствующий решаемой задаче.

    Физические измерения линии

    В этом режиме EXPERT DSL работает, как приемник ГАММА DSL.

    SELT: Cпектры сигналов и шумы в линии.

    DELT: При работе с удаленным генератором прибор за несколько секунд сканирует частотный диапазон и определяет физический скоростной потенциал линии с анализом потерь на шум.

    Измеряемые параметры:

    • Шум / NOISE
    • АЧХ / INSERTION LOSS
    • Побиновые характеристики / BitRate
    • SNR

    Импульсный рефлектометр высокого разрешения ГАММА

    Особенности импульсного рефлектометра Гамма

    • Система «мгновенный старт»
    • Цветной сенсорный дисплей 640х480
    • Многофункциональное меню
    • Связь с компьютером через USB и Ethernet
    • Запись результатов на внешний Flash накопитель
    • Поддержка работы с компьютерной мышкой
    • Питание от Li-Ion аккумулятора

  • Технические характеристики импульсного рефлектометра высокого разрешения ГАММА

    Параметр Значение
    Диапазоны измеряемых расстояний 60 м - 65 км
    Максимальное разрешение 0,2 м
    Перекрываемое затухание не менее 80 дБ
    Длительность зондирующего импульса 16-50000 нс
    Диапазон установки коэффициента укорочения 1-7 с шагом 0,001
    Защита по входу Да

    Специальные функции рефлектометра высокого разрешения ГАММА

    • Функция «антилыжа»
    • Функция подавления затухания

    «Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Слева показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.

    Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.

    Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.

    Режимы просмотра рефлектометра высокого разрешения ГАММА

    Запись рефлектограмм

    Записанные рефлектограммы хранятся в базе данных прибора.

    База может передаваться на компьютер и обратно.

    Данные разных приборов обмениваются.

    Режимы просмотра:

    • Просмотр рефлектограммы из памяти
    • Сравнение измерения и памяти
    • Разность измерения и памяти

    Функция Ethernet

    Особенности функции Ethernet

    • Ethernet Ping
    • Тестирование IPTV
    • Связь с компьютером

    FTP Интернет сервис – новая уникальная функция платформы Гамма

    Особенности FTP интернет сервиса

    Доступ в Интернет или локальную сеть организован прямо с измерительного прибора в точках Ethernet-подключения (мультиплексоры, IP DSLAM), и может быть осуществлен во время проведения измерений.

    Это дает измерителю новые возможности:

    • получение опорных рефлектограмм с FTP-сервера
    • получение шаблонов Test Station
    • передача измерений на FTP-сервер и их хранение
    • подключение к измерениям экспертной помощи

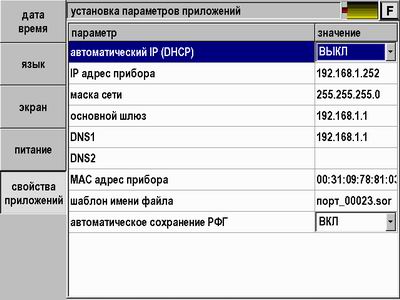

    Организация доступа FTP интернет сервиса

    Настройки сети выполнены в компьютерном стандарте, хорошо известном пользователю.

    В случае сети с динамическим распределением адресов, можно настройки получить автоматически от роутера (DHCP).

  • Комплект поставки EXPERT DSL

    Наименование Количество
    Экспертная система VDSL и ADSL EXPERT DSL 1
