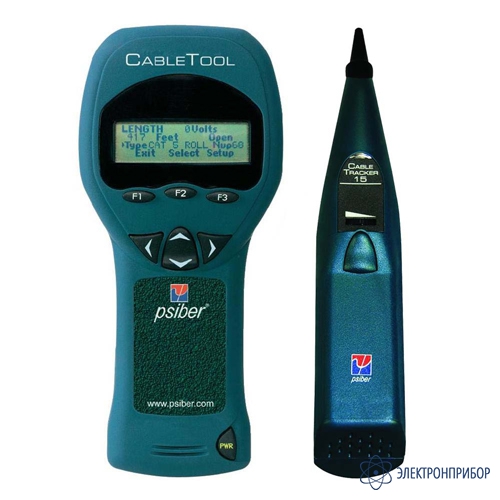

CableTool CT50 — измеритель длины кабеля со щупом для прозвонки
Код товара: 51495-
-
Производитель
-
Артикул
PS-CTK5015
Описание измерителя длины кабеля со щупом для прозвонки CableTool CT50:
Измеритель длины кабеля со щупом для прозвонки CableTool CT50 поможет инсталяторам СКС, кабельного телевидения, низковольтного оборудования, электрикам и всем тем, кто занимается обслуживанием металлических кабелей, быстро локализовать неисправность на расстоянии до 750 метров. Использование технологии рефлектометрии TDR, диагностирует повреждения кабеля без мертвой зоны с точностью до ± 2%. Просто выберите соответствующий тип кабеля из предварительно сохраненной библиотеки, или внесите свои параметры кабеля (NVP), подсоедините провода к двум проводникам кабеля и одним нажатием кнопки отобразится длина кабеля, или расстояние до обрыва, или короткого замыкания. Также прибор непрерывно измеряет напряжение до 250В с помощью встроенного True RMS вольтметра и предупреждает о потенциально опасных условиях. Кроме того, измеритель длины кабеля имеет встроенный генератор тонального сигнала и совместно со щупом CT15, или другим совместимым щупом, поможет отобрать нужный кабель из пучка, найти порт коммутатора, трассировать линию в стене.
Особенности измерителя длины кабеля со щупом для прозвонки CableTool CT50:
- Измерение длины кабеля до 750 метров;
- Измерение расстояния до обрыва кабеля;
- Измерение расстояния до короткого замыкания;
- Встроенный тональный генератор для трассировки кабеля;
- Измерение напряжения в линии (до 250 В);
- Влагозащищённый корпус;
- Совместимость с большинством кабелей: двухжильный, многожильный, телефонный “лапша”, витая пара, коаксиальный;
- Встроенная библиотека типов кабелей (более 60 типов кабелей);

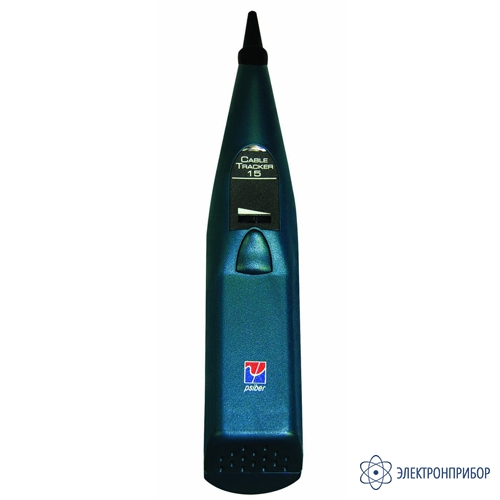

- Индуктивный щуп для “прозвонки” кабеля в комплекте.
Назначение измерителя длины кабеля со щупом для прозвонки CableTool CT50:
- Идентификация и определение расстояния до места обрыва или короткого замыкания в секундах;
- Измерение длины кабеля в коробке, в катушке или в стене;
- Передача тональных сигналов для трассировки скрытых участ-ков кабеля;
- Измерение напряжения для идентификации рабочих цепей;
- Обширная встроенная библиотека типов кабелей;
- Совместимость со всеми наиболее широко используемыми кабелями;
- Вывод значения расстояния на дисплей в футах или метрах.
-
-
Технические характеристики измерителя длины кабеля со щупом для прозвонки CableTool CT50:
Параметр Значение Точность определения длины кабеля ± 2% ± 0.6 м Разрешение 0,2 м Максимальная длина линии 750 м Минимальная длина линии 0 м Измерение напряжения 0-250 В (True RMS), ±3% ±1В Тональный генератор, частота 575 Гц, 977 Гц, 1 кГц, 7,82 кГц Общие характеристики Экран Черно-белый 122 х 32 пикселя Питание Батареи АА – 4 шт (в комплекте) Температура работы от 0 до 50 °C Температура хранения от -10 до +55°C Габариты 178 x 81 x 36 мм Вес 247 г -
Комплект поставки CableTool CT50

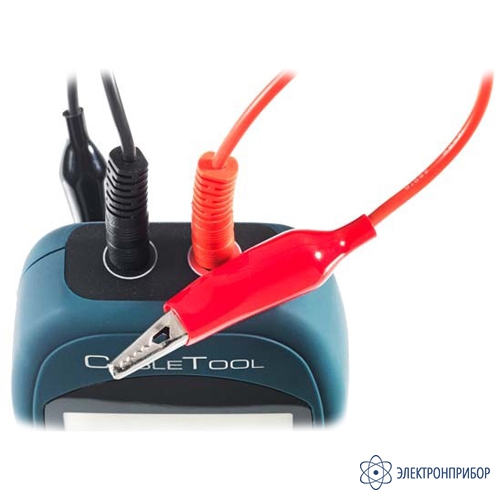

№ Наименование Количество 1 Измеритель длины кабеля со щупом для прозвонки CableTool CT50 1 2 Индуктивный щуп - антенна 1 3 Адаптер BNC на F/Адаптер BNC на Banana 1 4 Красный тестовый шнур с разъемом типа "крокодил" 1 5 Черный тестовый шнур с разъемом типа "крокодил" 1 6 Батареи Alkaline АА 4 7 Сумка для транспортировки 1 8 Инструкция 1 -
