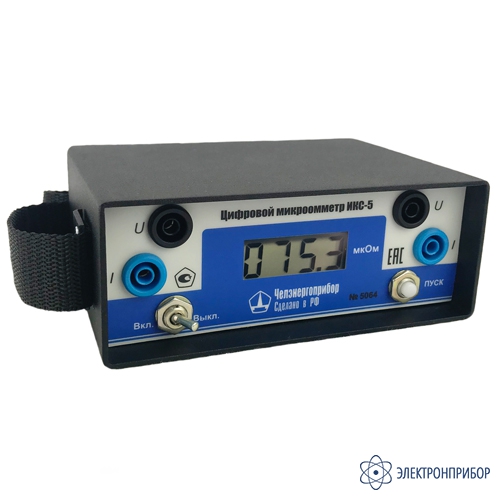

ИКС-5 — микроомметр (стандартное исполнение)

Код товара: 20141
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      20174-11 до 30.05.2026

    • Производитель

      Челэнергоприбор

    Описание микроомметра ИКС-5:

    Микроомметр ИКС-5 изготавливается в двух модификациях: обычное исполнение (с пластиковыми разъемами) и северное исполнение (с металлическими разъемами).

    Важной характеристикой электрических аппаратов, таких как высоковольтные выключатели и разъединители большой мощности является переходное электрическое сопротивление контактов. Превышение этим сопротивлением установленных норм может привести к дополнительным потерям энергии, перегреву, или даже к возгоранию выключателей. Поэтому важен регулярный контроль величины этого сопротивления. Существующие приборы дороги, громоздки, имеют сетевое питание и часто не обеспечивают необходимой точности измерения. Ниже описан микроомметр ИКС-5, разработанный на современной элементной базе, легкий, компактный и обеспечивающий измерение низких сопротивлений с высокой точностью.

    Малогабаритный переносной микроомметр ИКС-5 предназначен для оперативного измерения низкого электрического сопротивления постоянному току, в первую очередь переходного сопротивления высоковольтных выключателей и разъединителей. Прибор позволяет также измерять электрическое сопротивление низкоиндуктивных цепей других машин и аппаратов в диапазоне от 1 до 10000 мкОм. Микроомметр выполнен на современной элементной базе, имеет в составе микроЭВМ и интегрирующий аналого-цифровой преобразователь высокого разрешения, что обеспечивает эффективное подавление помех промышленной частоты (испытан в 5 метрах от линии 500 кВ), прост в эксплуатации и почти не требует обслуживания. Прибор помещен в прочный сварной корпус из алюминиевого сплава и не боится ударов и грубого обращения.

    От известных микроомметров, имеющих аналогичное назначение (М-246, МЭН-2, ИТА-3, ИПС-01, ИСК-4, Ф4104, Ф415), микроомметр ИКС-5 отличается более высокой точностью (в диапазоне 1...1000 мкОм абсолютная основная погрешность реально не превосходит 1 мкОм), значительно меньшими массой и габаритами, аккумуляторным питанием (не требуется заземления), быстрой готовностью к работе, простотой эксплуатации.

    Прибор предназначен для применения на предприятиях энергетики, электрических сетях, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта .

  • Технические характеристики микроомметра ИКС-5:

    Параметр Значение
    Общие характеристики
    Диапазон измеряемого электрического сопротивления 1...10000 мкОм
    Допускаемая основная относительная погрешность измерения не превышает ± (0,2 + 0,01 (10000/R-1)) %, где R - измеренное значение сопротивления, мкОм
    Время готовности к работе, не более 5 с.
    Время одного измерения, не более 2 с.
    Интервал времени между измерениями, не менее: 4 с.
    Габариты прибора 145х102х55 мм
    Масса без измерительных проводов, не более 0,9 кг.
    Индикация измеренного значения сопротивления визуальная, цифровая четырехразрядная
    Питание прибора автономное, от аккумулятора с номинальной емкостью 1,3 А∙ч
    Одного заряда аккумулятора достаточно для проведения не менее 200 замеров
    Условия эксплуатации
    Температура окружающей среды -20...55°C
    Напряженность электрического поля частотой 50 Гц до 5 кВ/м
    Напряженность магнитного поля частотой 50 Гц до 400 А/м
  • Комплект поставки ИКС-5

    Наименование Количество
    1 Измерительный блок с установленным аккумулятором 1
    2 Длинные измерительные провода (12 м) 2
    3 Короткие измерительные провода (3 м) 2
    4 Щупы в виде зажимов типа "крокодил" с шириной схвата до 35 мм 2
    5 Щупы со штыревыми зондами 1
    6 Зарядно-питающее устройство 1
    7 Сумка для переноски прибора и принадлежностей 1
    8 Руководство по эксплуатации и паспорт 1
