Назначение реле-регулятора с термопарой ТХК с ручным заданием уставки ТРМ502:
ТРМ502 - простой в эксплуатации и недорогой терморегулятор. Предназначен для поддержания температуры в составе полуавтоматов упаковочного оборудования, термопластавтоматов, в термоножах, печах для выпечки и прочее. Прибор выпускается в щитовом корпусе 48×48×100 мм, степень защиты со стороны передней панели IP40.
Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.
Функциональные возможности реле-регулятора с термопарой ТХК с ручным заданием уставки ТРМ502:
Контроль температуры в диапазоне 0...+400 °С;
Термопара ТХК – в комплекте поставки;
Регулирование температуры по двухпозиционному закону;
Прибор не требует настройки, кроме задания уставки с помощью ручки на лицевой панели;
Компактный корпус (лицевая панель 48×48 мм);
Высокая помехоустойчивость благодаря встроенному импульсному источнику питания.

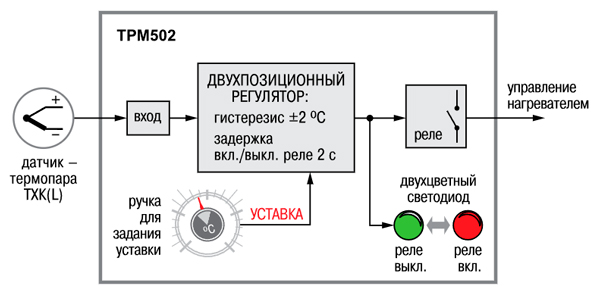

Функциональная схема реле-регулятора с термопарой ТХК с ручным заданием уставки ТРМ502:
Рис.1. Функциональная схема
Двухпозиционный регулятор может использоваться для управления нагревателем или для сигнализации о том, что измеренная величина превысила уставку.
Для защиты реле от случайных переключений в приборе заданы фиксированные значения гистерезиса (±2 °С) и задержки включения и выключения реле (2 с).

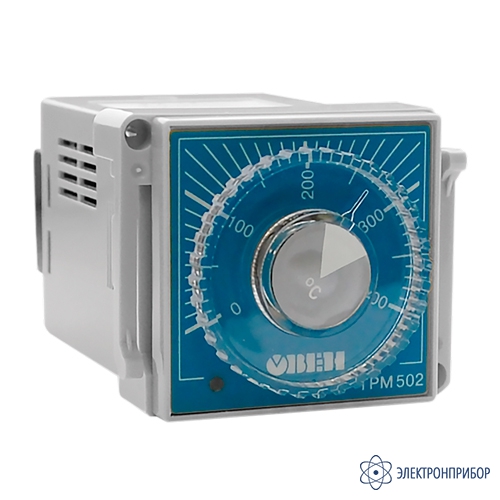

Элементы управления реле-регулятора с термопарой ТХК с ручным заданием уставки ТРМ502:
Рис.2. Дисплей прибора
Ручка для задания уставки
Двухцветный светодиод показывает состояние прибора:
Свечение зеленого цвета - прибор включен в сеть (выходное реле при этом выключено).
Свечение красного цвета – включено выходное реле.
Мигание зеленого цвета – обрыв датчика.
Схемы подключения реле-регулятора с термопарой ТХК с ручным заданием уставки ТРМ502:
Рис.3. Схема подключения ТРМ502
Технические характеристики реле-регулятора с термопарой ТХК с ручным заданием уставки ТРМ502:
Параметр
Значение
Напряжение питания (пост. или перем. тока)
90...245 В
47...63 Гц
Тип датчика
преобразователь термоэлектрический ТХК(L)
Диапазон рабочих температур датчика
0...+400 °С
Количество встроенных выходных э/м реле
1
Максимальный ток, коммутируемый
контактами реле
6 А при 220 В 50 Гц
cos φ > 0,4
Точность задания уставки
цена деления шкалы
Гистерезис двухпозиционного регулятора
2 °С
Тип корпуса
щитовой
Cтепень защиты корпуса
IP40 (со стороны передней панели)
IP00 (корпус)

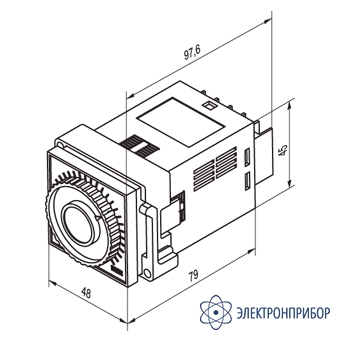

Габаритные размеры
48×48×100 мм
Технические характеристики термопары
Тип термопары, входящей в комплект поставки
дТПL014-00.20/2
Исполнение рабочего спая относительно корпуса
изолированный
Диаметр термоэлектрода
0,5 мм
Длина погружаемой части
20 мм
Длина кабельного вывода
2 м
Примечание: по желанию пользователь может использовать термопару ТХК(L) с другими характеристиками.
Комплект поставки ТРМ502
№
Наименование
Количество
1
Реле-регулятор с термопарой ТХК с ручным заданием уставки ТРМ502
