ТРМ210 — ПИД-регулятор одноканальный с интерфейсом RS-485
Код товара: 68336-
Назначение ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:
ТРМ210 – ПИД-регулятор температуры, давления или других физических величин, предназначен для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования.
Варианты исполнения ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:

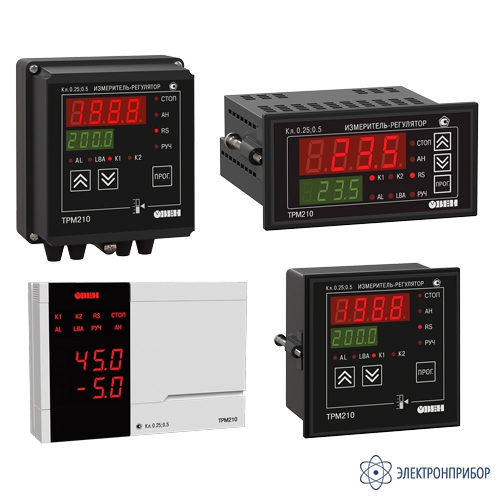

Терморегулятор ТРМ210 выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2. Класс точности регулятора 0,5/0,25.
Функциональные возможности ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности;
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»;
- Автонастройка ПИД-регулятора по современному эффективному алгоритму;
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2;
- Сигнализация об аварийной ситуации двух типов: о выходе регулируемой величины за заданные пределы, об обрыве в цепи регулирования (LBA);
- Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА;
- Бесконтактное управление нагрузкой через внешнее твердотельное реле;
- ДВА ВЫХОДА в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле;
- Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU);
- Конфигурирование на ПК или с передней панели прибора;
- Уровни защиты параметров для разных групп специалистов.
Функциональная схема ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:

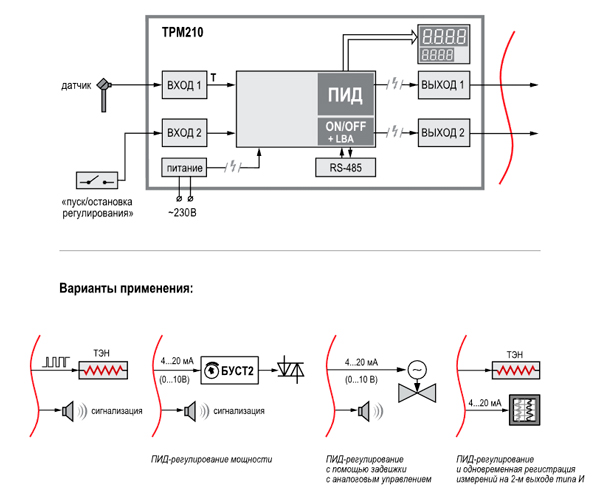

Рис.1. Функциональная схема ТРМ210
Универсальный измерительный вход ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:
Терморегулятор ТРМ210 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.
Дополнительный вход для дистанционного управления:
К дополнительному входу (вход 2) ТРМ210 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.
Цифровая фильтрация и коррекция входного сигнала:
ТРМ210 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор:
Прибор ТРМ210 осуществляет ПИД-регулирование измеренной величины, управляя «нагревателем» или «холодильником». Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ТРМ210 управляет нагрузкой одним из двух методов:
- импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
- аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы:
Терморегулятор ТРМ210 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:
- выходит за заданный диапазон;
- превышает уставку регулятора на заданную величину;
- меньше уставки регулятора на заданную величину;
- находится в заданном диапазоне;
- аналог. п. 1 с блокировкой 1-го срабатывания;
- аналог. п. 2 с блокировкой 1-го срабатывания;
- аналог. п. 3 с блокировкой 1-го срабатывания;
- превышает заданную величину по абсолютному значению;
- меньше заданной величины по абсолютному значению;
- аналог. п. 8 с блокировкой 1-го срабатывания;
- аналог. п. 9 с блокировкой 1-го срабатывания.
Тип аварийной сигнализации задается пользователем.
Сигнализация об обрыве контура регулирования (LBA):
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
Выхдные устройства ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:
В приборе устанавливаются два выходных устройства (ВУ).
Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:
- э/м реле;
- транзисторная оптопара;
- симисторная оптопара;
- выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь "параметр – ток 4...20 мА";
- цифроаналоговый преобразователь "параметр – напряжение 0...10 В".
ВУ2 может быть:
- ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
- аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.
Интерфейс RS-485 ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:
В ТРМ210 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.
Подключение ТРМ210 к ПК производится через адаптер ОВЕН АС3-М или АС4.
При интеграции ТРМ210 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ210:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.
Рис.2. Алгоритм автонастройки
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.
Элементы управления ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:

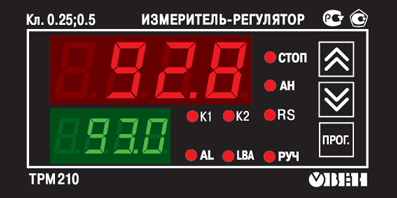

Рис.3. Экран ТРМ210
Два цифровых индикатора в режиме РАБОТА отображают:
- верхний индикатор – текущее значение регулируемой величины;
- нижний индикатор – значение ее уставки.
В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.
Функции кнопок:
Кнопками с изображением стрелок можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставки). - вход в МЕНЮ программирования;
- вход в нужную группу параметров;
- циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).Переход между пунктами МЕНЮ. Увеличение значения параметра. Уменьшение значения параметра. В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия этих трех кнопок. Светодиоды показывают состояние, в котором находится прибор: «СТОП» Регулятор остановлен «АН» Идет автонастройка «РУЧ» Прибор находится в режиме ручного управления «RS» Прибор осуществляет обмен данными с сетью RS 485 «К1» Включено ВУ1 «К2» Включено ВУ2 «AL» Регулируемая величина выходит за заданные пределы «LBA» Обнаружен обрыв в цепи регулирования Схемы подключения ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:

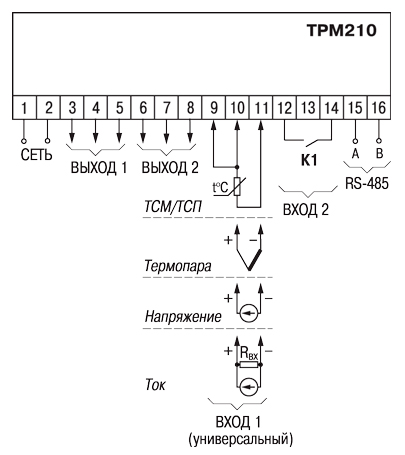

Рис.4. Общая схема подключения ТРМ210

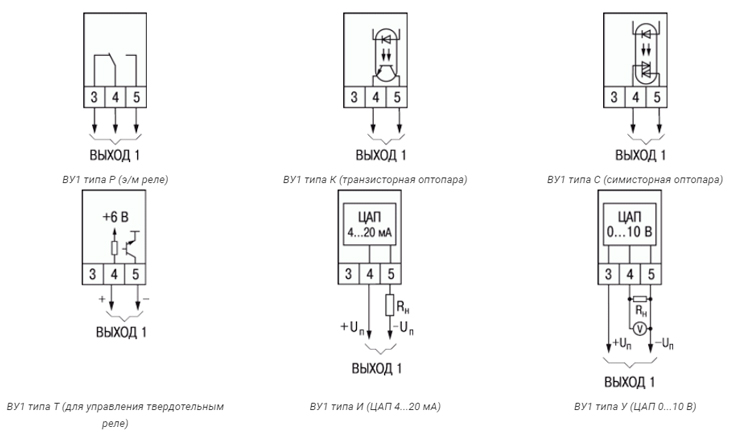

Рис.4. Схемы подключения выходного устройства (ВУ1)

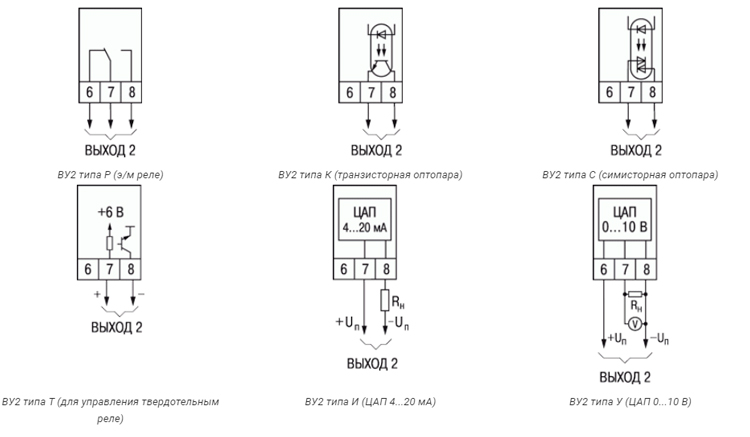

Рис.5. Схемы подключения выходного устройства (ВУ2)
-
Технические характеристики ПИД-регулятора одноканального с интерфейсом RS-485 ТРМ210:
Параметр Значение Питание Напряжение питания 90…245 В переменного тока Частота напряжения питания 47...63 Гц Универсальный вход 1 Типы входных датчиков и сигналов см. таблицу ниже «Характеристики измерительных датчиков» Время опроса входа 1 с Входное сопротивление при подключении источника сигнала:
– тока
– напряжения
100 Ом ± 0,1 % (при подключении внешнего резистора)
не менее 100 кОмПредел допустимой основной погрешности:
– для термометров сопротивления
– для остальных видов сигналов
±0,25 %
±0,5 %Дополнительный вход 2 Сопротивление внешнего ключа:
– в состоянии «замкнуто»
– в состоянии «разомкнуто»
0...1 кОм
более 100 кОмВыходы Количество выходных устройств 2 Интерфейс связи Тип интерфейса RS-485 Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII Корпус Габаритные размеры и степень защиты корпуса:
– щитовой Щ1
– щитовой Щ2
– настенный Н
– настенный Н2
96×96×70 мм, IP54*
96×48×100 мм, IP54*
130×105×65 мм, IP44
150×105×35 мм, IP20Условия эксплуатации Температура окружающего воздуха +1...+50 °С Атмосферное давление 86...106,7 кПа Относительная влажность воздуха (при +35 °С) 30...80 % Обозначение Тип выходного устройства (ВУ) Электрические характеристики Характеристики выходных устройств Р электромагнитное реле 1 А (ПИД-регулирование), 8 А (сигнализация), при 220 В 50...60 Гц, cos φ > 0,4 или 30 В постоянного тока К транзисторная оптопара структуры n–p–n типа 200 мА при 50 В постоянного тока С симисторная оптопара 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 0…1000 Ом, напряжение питания 10...30 В постоянного тока У цифроаналоговый преобразователь «параметр–напряжение 0...10 В» нагрузка не менее 2 кОм, напряжение питания 15...32 В Т выход для управления твердотельным реле выходное напряжение 4...6 В, максимальный выходной ток 50 мА Код in.t1(2) Тип датчика Диапазон измерений Характеристики измерительных датчиков r385 ТСП50 W100 = 1.385 –200…+750 °С r.385 ТСП100 W100 = 1.385 (Pt 100) –200…+750 °С r391 ТСП50 W100 = 1.391 –200…+750 °С r.391 ТСП100 W100 = 1.391 –200…+750 °С r-21 ТСП гр. 21 (R0=46 Oм, W100 = 1.391) –200…+750 °С r426 ТСМ50 W100 = 1.426 –50…+200 °С r.426 ТСМ100 W100 = 1.426 –50…+200 °С r-23 ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С r428 ТСМ50 W100 = 1.428 –190…+200 °С r.428 ТСМ100 W100 = 1.428 –190…+200 °С E_A1 термопара ТВР (А-1) 0…+2500 °С E_A2 термопара ТВР (А-2) 0…+1800 °C E_A3 термопара ТВР (А-3) 0…+1800 °C E_ _b термопара ТПР (В) +200…+1800 °C E_ _J термопара ТЖК (J) –200…+1200 °С E_ _K термопара ТХА (K) –200…+1300 °С E_ _L термопара ТХК (L) –200…+800 °С E_ _n термопара ТНН (N) –200…+1300 °С E_ _r термопара ТПП (R) 0…+1750 °C E_ _S термопара ТПП (S) 0…+1750 °C E_ _t термопара ТМК (Т) –200…+400 °C i 0_5 ток 0…5 мА 0…100 % i 0.20 ток 0…20 мA 0…100 % i 4.20 ток 4…20 мА 0…100 % U-50 напряжение –50…+50 мВ 0…100 % U0_1 напряжение 0…1 В 0…100 % Примечание:
