ТРМ1-х.У.х — измеритель-регулятор одноканальный

Назначение измерителя-регулятора одноканального ТРМ1-х.У.х:

Терморегулятор ТРМ1-х.У.х​ предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и прочего). Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

Варианты исполнения измерителя-регулятора одноканального ТРМ1-х.У.х:

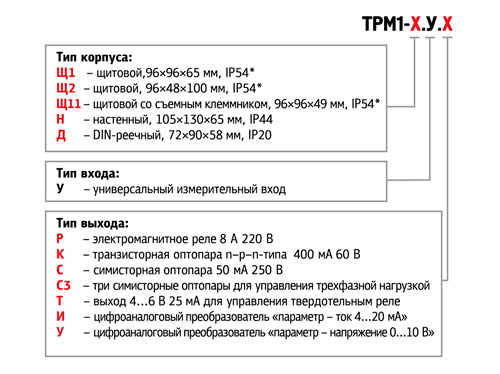

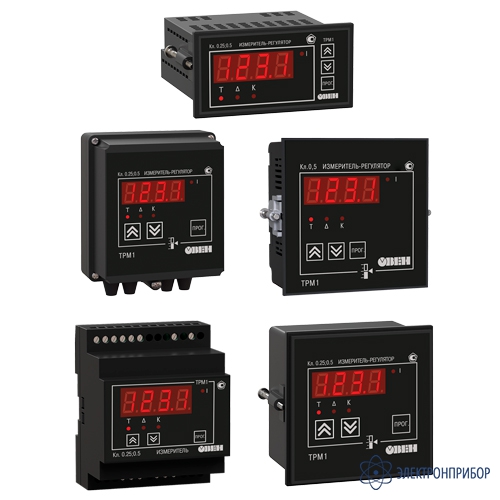

Регулятор ТРМ1-х.У.х​ выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2, а также с разными типами выхода. По отдельному заказу прибор выпускается с расширенным диапазоном температур эксплуатации: -40...+50 °С.

​

Особенности  измерителя-регулятора одноканального ТРМ1-х.У.х в корпусе Щ11:

Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1-х.У.х для измерения высоко динамичных видов сигналов, например давления;

Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.

Основные функции измерителя-регулятора одноканального ТРМ1-х.У.х:

• Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и прочее;
• Регулирование входной величины: двухпозиционное регулирование и аналоговое П-регулирование;
• Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
• Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
• Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И);
• Возможность управления трехфазной нагрузкой (модификация по типу выхода С3);
• Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В)*;
• Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и другое;
• Программирование кнопками на лицевой панели прибора;
• Сохранение настроек при отключении питания;
• Защита настроек от несанкционированных изменений.

* Только для стандартных позиций.

Преимущества измерителя-регулятора одноканального ТРМ1-х.У.х:

Улучшенная помехоустойчивость. Новый ТРМ1-х.У.х полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А.

Повышенная надежность. Наработка на отказ составляет 100 000 часов.

Повышенная точность измерений. Погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5).

Увеличенный межповерочный интервал. Межповерочный интервал – 3 года.

Увеличенный срок гарантии. Гарантийный срок обслуживания нового ТРМ1-х.У.х составляет 5 лет.

Улучшенные показатели климатического исполнения. Допустимый диапазон рабочих температур от –20 до +50 °С.

Универсальный вход. Прибор поддерживает все наиболее распространенные типы датчиков.

Все возможные типы выходных устройств. Р – э/м реле, К – транзисторная оптопара, С – симисторная оптопара, С3 – три симисторные оптопары, И – ЦАП «параметр – ток 4...20 мА», У – ЦАП «параметр – напряжение 0...10 В», Т – выход для управления твердотельным реле.

Расширенный диапазон напряжений питания. 90...245 В частотой 47...63 Гц.

Встроенный источник питания 24 В во всех модификациях нового ТРМ1. Для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ.

Функциональная схема измерителя-регулятора одноканального ТРМ1-х.У.х:

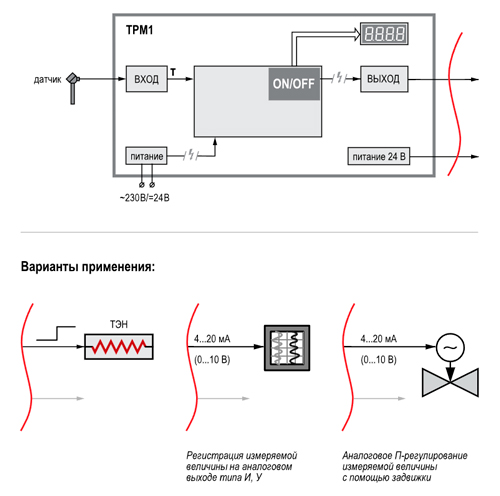

Рис.1. Функциональная схема

Универсальный вход измерителя-регулятора одноканального ТРМ1-х.У.х:

Терморегулятор ТРМ1-х.У.х имеет один универсальный вход для подключения измерительных датчиков:

• термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
• термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
• активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора ТРМ1-х.У.х имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Логическое устройство измерителя-регулятора одноканального ТРМ1-х.У.х:

Логическое устройство прибора ТРМ1-х.У.х может работать в одном из 3-х режимов:

• двухпозиционный регулятор (компаратор, устройство сравнения);
• аналоговый П-регулятор;
• регистратор.

Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0...10 В.

Выходные устройства измерителя-регулятора одноканального ТРМ1-х.У.х:

В терморегулятор ТРМ1-х.У.х может быть установлено одно из перечисленных ниже выходных устройств (ВУ):

• ВУ дискретного типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле;
• цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0...10 В с питанием от внешнего источника.

Кроме того, прибор ТРМ1-х.У.х имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2):

Параметр А1-1	Режим работы ЛУ	Тип ВУ	Диаграмма работы ВУ
oFF	ЛУ выключено	–	–
01	Двухпозиционный регулятор: прямой гистерезис («нагреватель»)	дискретное (Р, К, С, С3, Т)
02	Двухпозиционный регулятор: обратный гистерезис («холодильник»)	дискретное (Р, К, С, С3, Т)
03	Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)	дискретное (Р, К, С, С3, Т)
04	Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)	дискретное (Р, К, С, С3, Т)
05	Аналоговый П-регулятор: обратное управление («нагреватель»)	ЦАП 4...20 мА или 0...10 В (И, У)
06	Аналоговый П-регулятор: прямое управление  («холодильник»)	ЦАП 4...20 мА или 0...10 В (И, У)
07	Регистратор	ЦАП 4...20 мА (И)
Примечание. Туст – уставка,  Δ — гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности (для П-регулятора).

Установка временных задержек срабатывания выходного устройства измерителя-регулятора одноканального ТРМ1-х.У.х:

При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

• времени задержки включения ВУ;
• времени задержки выключения ВУ;
• минимального времени удержания ВУ во включенном состоянии;
• минимального времени удержания ВУ в выключенном состоянии.

Схемы подключения измерителя-регулятора одноканального ТРМ1-х.У.х:

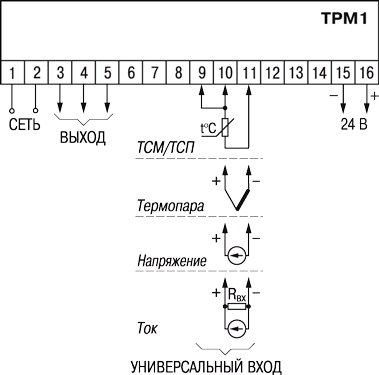

Рис.2. Общая схема подключения ТРМ1-х.У.х

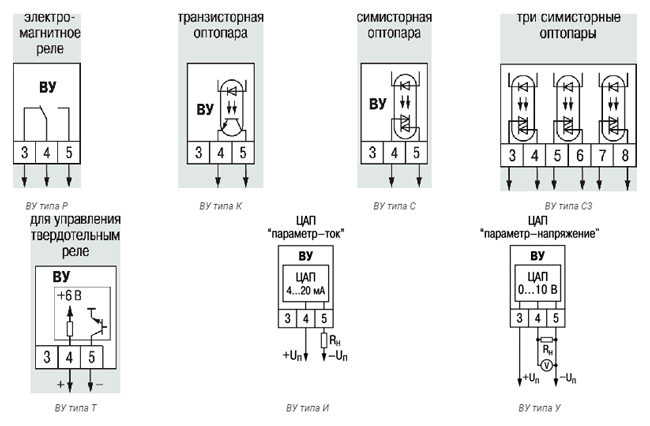

Рис.3. Схемы подключения выходных устройств
