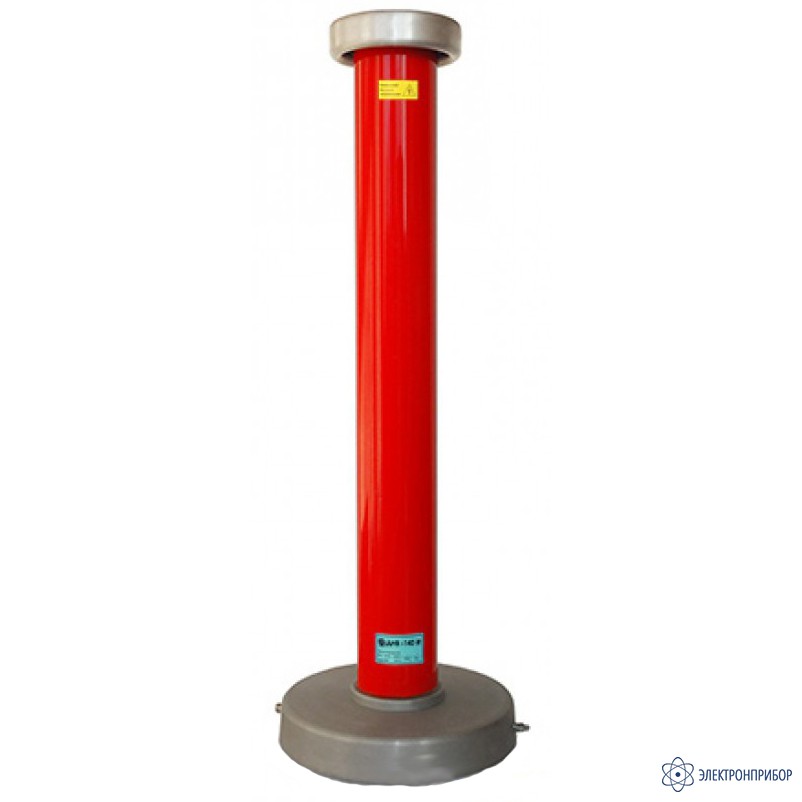

ДНВ-140И — делитель напряжения высоковольтный

Сохранить в PDF Распечатать
  • Назначение высоковольтного делителя напряжения ДНВ-140И:

    Делитель напряжений высоковольтный импульсный ДНВ-140И предназначен для преобразования уровня амплитуды напряжения постоянного (до 140 кВ) тока, переменного (до 100 кВ) тока и импульсного (до 250 кВ) тока до уровня, безопасного для последующей обработки, хранения, передачи или дальнейших преобразований измерительного сигнала.

    ДНВ-140И может использоваться для контроля и регулировки высоковольтных цепей энергоустановок, радиотехнических устройств, электрофизических и рентгеновских установок и другое.

  • Технические характеристики высоковольтного делителя напряжения ДНВ-140И:

    Параметр Значение
    Входное напряжение постоянного тока, кВ 140
    Входное напряжения переменного (50Гц) тока, кВ 100
    Импульсное напряжение, кВ 250
    Коэффициент  деления 1/5000
    Входное сопротивление, Мом, не менее 304
    Входная емкость, пФ, не более 144
    Рабочая частота, МГц 8
    Время нарастания, нс, не более 43
    Габариты и масса:
    Высота, мм, не более 1100
    Диаметр, мм, не более 360
    Масса,кг, не более 26
    Длина кабеля (RG214/U), м 10
  • Комплект поставки ДНВ-140И

    Наименование Количество
    1 Делитель напряжения высоковольтный ДНВ-140И 1
    2 Руководство по эксплуатации 1
