КВЦ-120А, КВЦ 120А, КВЦ120А
КВЦ-120А — киловольтметр спектральный цифровой
Код товара: 38232-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
59205-14 до 04.12.2019
Сертификаты
Назначение киловольтметра спектрального цифрового КВЦ-120А:
Киловольтметры спектральные цифровые КВЦ-120А предназначены для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.
Описание киловольтметра спектрального цифрового КВЦ-120А:
Принцип действия киловольтметра КВЦ-120А основан на масштабном преобразовании высокого входного напряжения в заданное число раз высоковольтным делителем с последующим преобразованием выходного напряжения делителя при помощи АЦП.
Киловольтметры КВЦ-120А имеют три модификации (модели): КВЦ-120А (класс точности 0,25%), КВЦ-120А (класс точности 0,5%) и КВЦ-120А (класс точности 1%). Модификации различаются между собой погрешностью измерения напряжения.

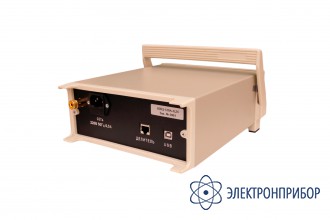

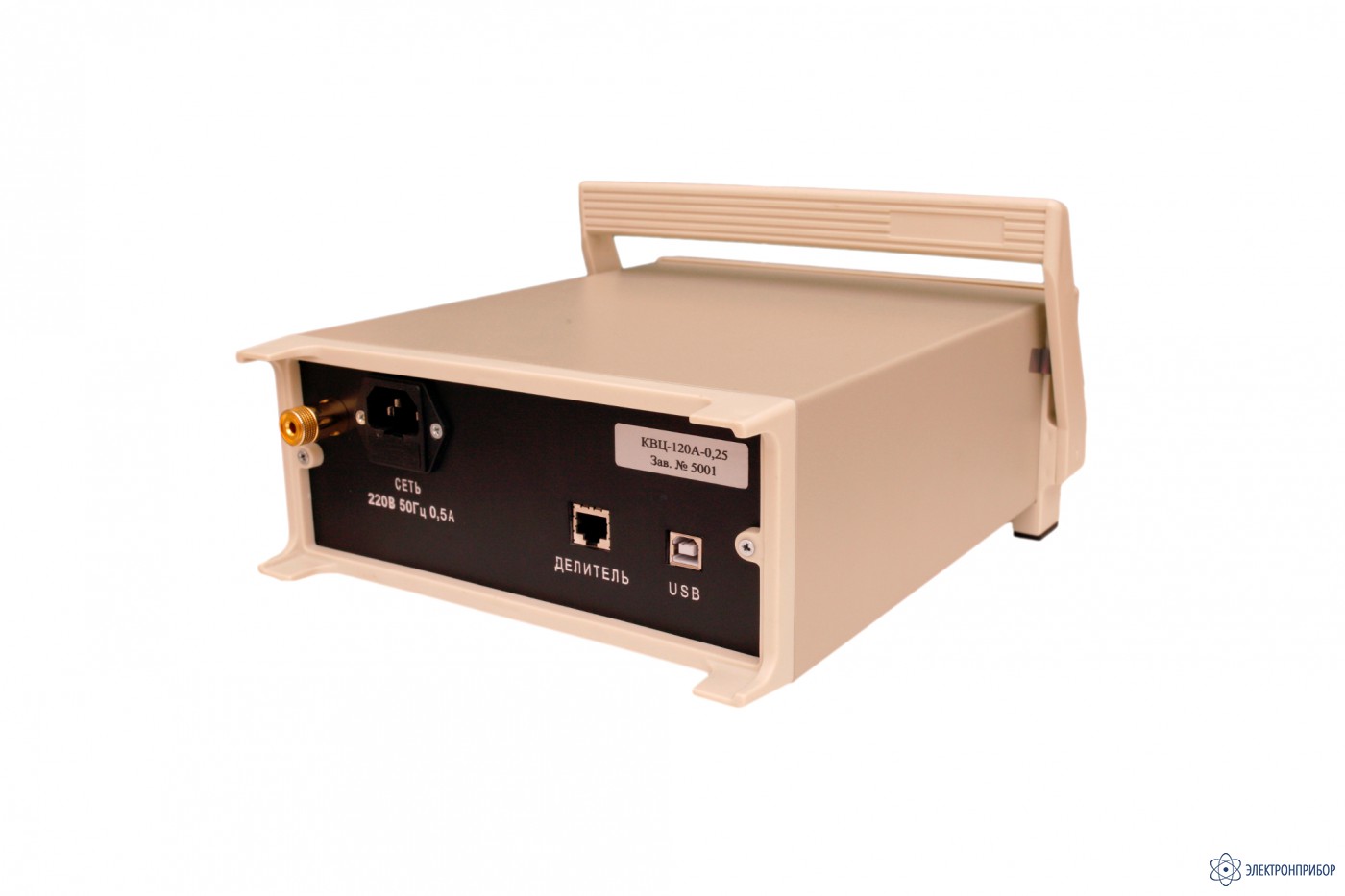

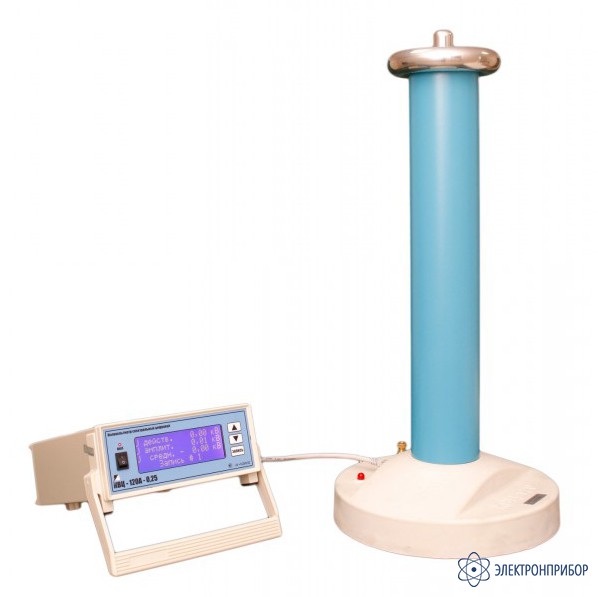

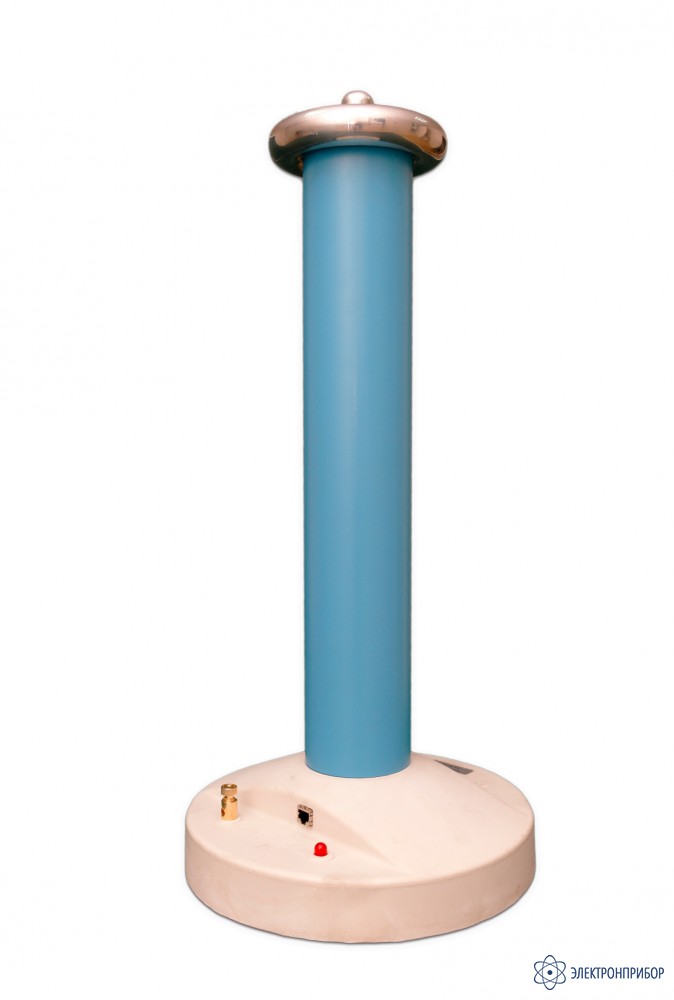

Функционально киловольтметр КВЦ-120А включает в себя делитель высоковольтный резистивного типа и блок индикации, соединенные между собой кабелем. Органы управления киловольтметра и средства индикации расположены на передней панели блока индикации. На задней панели блока индикации расположены: разъём для подключения сетевого питания с сетевым предохранителем, разъём для подключения высоковольтного делителя, клемма заземления.

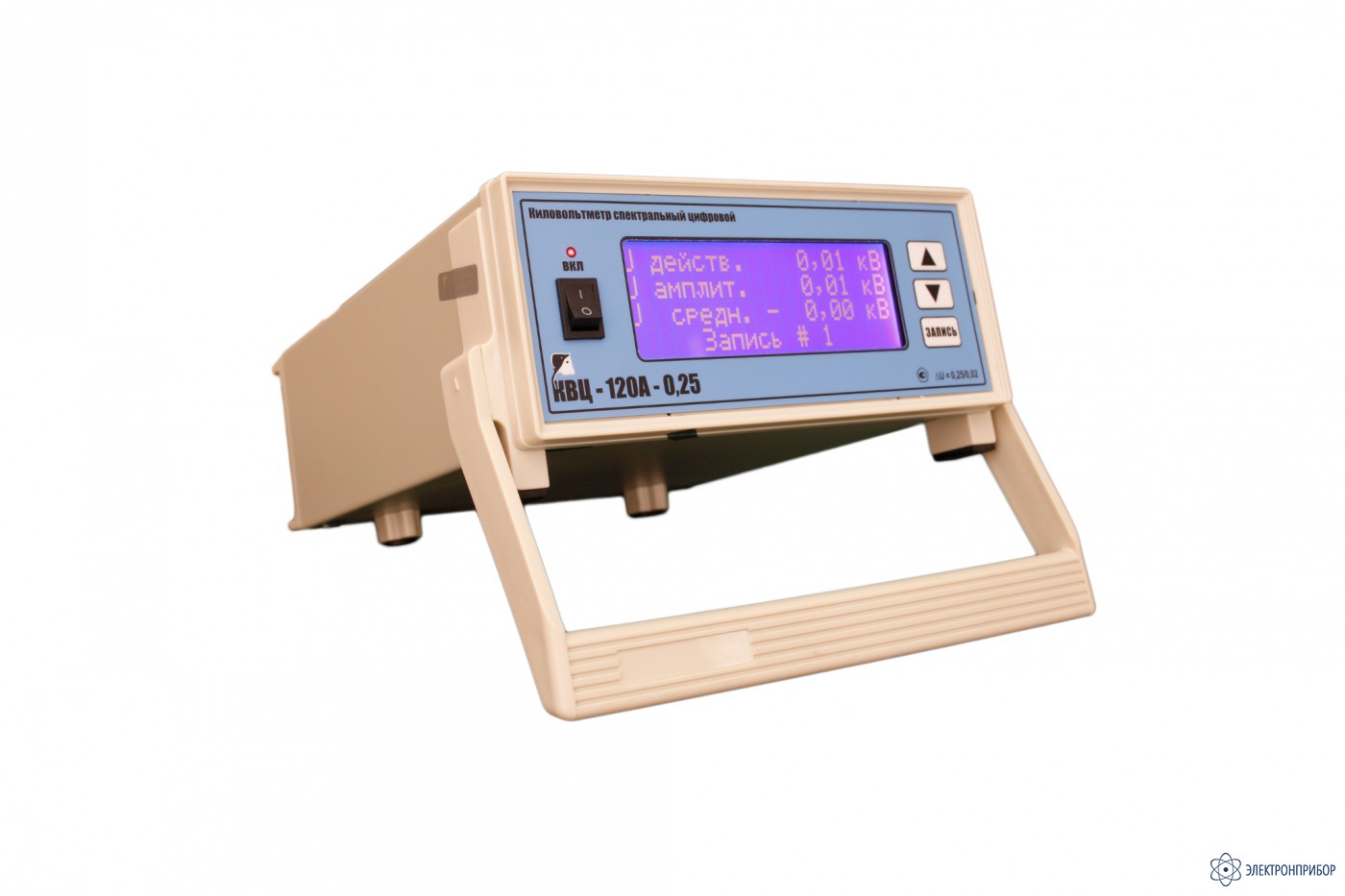

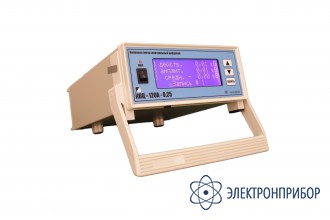

На дисплее блока индикации предусмотрено постоянное отображение трех значений измеряемого напряжения – действующее, среднее и амплитудное. Одновременное измерение трёх значений позволяет оценить вид, форму и искажения измеряемого напряжения.
Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0,4; 0,8; 1,2; 2,4; 4,8 с.
Киловольтметр КВЦ-120А позволяет производить до семи записей измеряемого значения напряжения с длительностью записи не менее 1,5 секунды каждая. Киловольтметр дополнительно имеет функцию определения формы и спектра измеряемого напряжения в режиме реального времени с помощью подключенного к киловольтметру через интерфейс USB персонального компьютера.
-
-
Технические характеристики киловольтметра спектрального цифрового КВЦ-120А:
Параметр КВЦ-120А (класс точности 0,25%) КВЦ-120А (класс точности 0,5%) КВЦ-120А (класс точности 1,0%) Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока, % ±[0,25 + 0,02·(120/u – 1)] %, где u – величина измеряемого напряжения ±[0,5 + 0,02·(120/u – 1)] %, где u – величина измеряемого напряжения ±1,0 Диапазон измеряемого входного постоянного и переменного синусоидального напряжения: от 4 кВ до 120 кВ Амплитудное значение максимального измеряемого напряжения, не менее 180 кВ Входное сопротивление по постоянному току 500 МОм ±10% Время установления рабочего режима не более 5 секунд Время усреднения измерения напряжения: 0,4; 0,8; 1,2; 2,4; 4,8 секунд Длина соединительного кабеля не менее: 5м. Внешний интерфейс для подключения компьютера USB Степень защиты блока индикации IP40 Степень защиты делителя высоковольтного IP00 Продолжительность непрерывной работы не ограничена Электропитание от сети 50 Гц, 220 В ± 10%. Габаритные размеры блока индикации 235х105х280 мм Масса блока индикации не более 2,5 кг Габаритные размеры делителя высоковольтного 300х300х650 мм Масса высоковольтного делителя, не более не более 9,2 кг Средний срок службы не менее 5 лет. Габариты в упаковке 790х390х360 мм Объем упаковки 0,11 м3 Вес в упаковке 19 кг -
Комплект поставки КВЦ-120А
№ Наименование Количество 1 Блок индикации 1 2 Делитель высоковольтный 1 3 Кабель соединительный (длина не менее 3 м) 1 4 Кабель сетевой (длина не менее 1,5 м) 1 5 Кабель USB 1 6 Сумка для переноски киловольтметра 1 7 Вставка плавкая 1,0 А 1 8 Паспорт 1 9 Копия свидетельства об утверждении типа 1 10 Методика поверки 1 -
