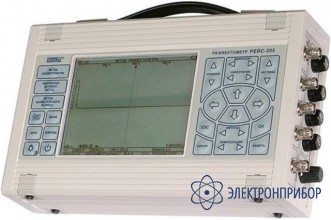

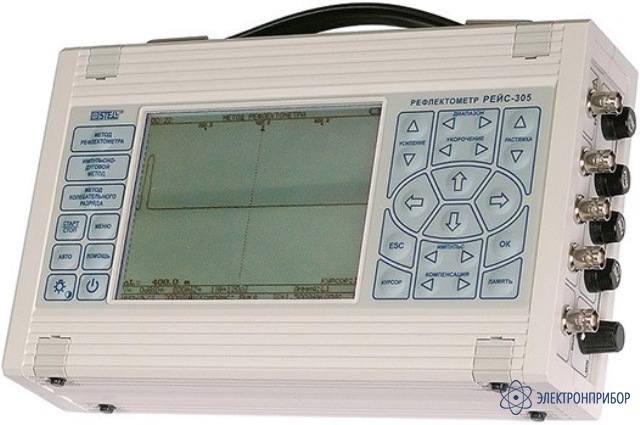

РЕЙС-305 — цифровой рефлектометр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      39543-08

    • Производитель

      Прочие

    Назначение рефлектометра РЕЙС-305:

    Рефлектометр является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых кабельных линиях.

    РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

    1. Методом импульсной рефлектометрии;
    2. Методом колебательного разряда;
    3. Импульсно-дуговым методом.

    По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как в этом случае два прибора РЕЙС-205 и РАЗРЯД-205 заменяются одним. Прибор позволяет реализовать все необходимые для силовых кабельных линий методы измерения. Приобретение прибора РЕЙС-305 дает не только экономическую выгоду, но существенное упрощение и ускорение проведения измерительных работ при определении мест повреждений силовых кабельных линий.

    Внимание!

    Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования (например: источника высокого напряжения, ударного генератора, устройства подключения в кабельной линии - для метода колебательного разряда, устройства формирования короткой дуги - для импульсно-дугового метода и некоторых других устройств.

    Наличие метода рефлектометра позволяет использовать РЕЙС-305 для измерения не только силовых, но и любых других кабельных линий.

    Области применения рефлектометра РЕЙС-305:

    • Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии;
    • Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях;
    • Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов;
    • Паспортизация кабельных линий;
    • Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений;
    • Эксплуатация различных кабельных линий во всех отраслях народного хозяйства;
    • Производство и торговля кабелями.

    Отличительные особенности рефлектометра РЕЙС-305:

    • Три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
    • Низкая инструментальная погрешность измерения - не более 0,2%.
    • Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
    • Высокая разрешающая способность за счет специальной формы зондирующего импульса.
    • Возможность измерения "мерцающих" повреждений.
    • Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
    • Возможность регулировки яркости и контрастности изображения.
    • Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм.
    • Три входа для одновременного подключения трех линий (трех жил кабеля).
    • Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
    • Возможность работы при недостаточной освещенности.
    • Выход на компьютер.
    • Питание: от встроенных аккумуляторов, промышленной сети 85...265 В частотой 47...63 Гц или бортовой сети автомобиля 11...15 В.
    • Небольшое энергопотребление, наличие режима энергосбережения.
    • Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
    • Высокая надежность, прочный пластмассовый корпус.
    • Широкий диапазон рабочих температур –10…+50 °С.
    • Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.
    • Небольшой вес 2 кг.

    Используемые методы измерения рефлектометром РЕЙС-305:

    Метод импульсной рефлектометрии
    Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.).

    Метод колебательного разряда

    При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения.
    В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.

    Импульсно-дуговой метод (метод кратковременной дуги)

    Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей.
    Этот метод ранее в отечественной технике использовался только в измерительном комплексе на основе прибора РЕЙС-205.

    Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.

    Особенности рефлектометра РЕЙС-305:

    Управление и анализ характеристик мощным встроенным микропроцессором

    Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

    Простота выбора метода измерения и управления прибором

    Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки. Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.

    Режим энергосбережения

    При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.

    Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.

    При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение.

    Это позволяет при последующем включении прибора сразу войти в прежний режим.

    Два режима управления длительностью зондирующего импульса

    В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.

    Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса - она изменяется пропорционально установленному диапазону.

    Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.

    Двухкурсорная система отсчета. Низкая инструментальная погрешность

    В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.

    Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.).

    Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.

    Методы анализа измеренных рефлектограмм:

    • Непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей;
    • Вывод текущих рефлектограмм на экран и запись в память с присвоением имени;
    • Вывод на экран из памяти для сравнения двух наложенных друг на друга рефлектограмм;
    • Индикация разности рефлектограмм;
    • Возможность совмещения двух рефлектограмм для снижения методической погрешности;
    • Аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм.

    Отображение информации и результатов измерения

    Встроенный LCD-индикатор с подсветкой имеет большой экран и обеспечивает индикацию рефлектограмм и импульсных характеристик линии, их разности, всех параметров и измеряемых величин во всех режимах. На экране оператору выдаются также подсказки. При неправильных действиях выдается звуковой предупреждающий сигнал.

    Возможность установки и цифровая индикация выходного сопротивления

    Возможность изменения выходного сопротивления рефлектометра РЕЙС-305 и цифровая индикация установленного выходного сопротивления обеспечивают дополнительные возможности прибора. Во-первых, это позволяет работать по методу импульсной рефлектометрии не только на силовых кабельных линиях, но и на связных, контрольных и т.д. Во-вторых, цифровая индикация позволяет оценить величину волнового сопротивления измеряемой линии. В-третьих, зная величину волнового сопротивления можно более правильно сравнить рефлектограммы.

    Возможность запоминания и долговременного хранения результатов измерения во встроенной памяти

    Встроенная энергонезависимая память прибора РЕЙС-305 позволяет запоминать и хранить в памяти при включенном и выключенном питании рефлектограммы линии со всеми установленными параметрами системы и именами. При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.
    Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.

    Связь с компьютером

    Рефлектометр РЕЙС-305 может обмениваться информацией с компьютером по стандартному последовательному интерфейсу. Для удобства создания в компьютере "библиотеки" рефлектограмм и импульсных характеристик им присваиваются имена по аналогии с именами файлов в компьютере.

    Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.

    В комплект поставки рефлектометра РЕЙС-305 будет входить дискета с программой обмена информацией с компьютером.

    Встроенная таблица коэффициентов укорочения

    Рефлектометр РЕЙС-305 позволяет создать встроенную таблицу коэффициентов укорочений измеряемых линий. Запись значений коэффициентов укорочений можно произвести по ранее наработанным данным, либо по результатам измерения коэффициента укорочения непосредственно прибором.

    Поэтому коэффициент укорочения в приборе РЕЙС-305 может быть установлен или вручную или по встроенной таблице.

    Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора. При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.

    Универсальность питания

    Возможность питания рефлектометра РЕЙС-305 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.

    В рефлектометре РЕЙС-305 использованы широко распространенные аккумуляторы типа АА. Вместо аккумуляторов можно установить батареи типа АА.

  • Технические характеристики цифрового рефлектометра РЕЙС-305:

    Параметр Значение
    Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
    Коэффициент укорочения установка или измерение в пределах 1,000...7,000
    встроенная таблица
    Зондирующие сигналы импульс 7 В...25 В
    длительность от 12,5 нс до 30 мкс
    Выходное сопротивление 25...1000 Ом, с отображением величины на экране
    Инструментальная погрешность измерения расстояния не более 0,2 %
    Система отсчета расстояния при помощи двух вертикальных курсоров: нулевого и измерительного
    Режимы измерения Нормальный считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3
    Сравнение наложение двух рефлектограмм: вход-вход, вход-память или память-память
    Разность отображение разности двух рефлектограмм: вход-вход, вход-память или память-память
    Связь отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)
    Растяжка возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и так далее раз (в зависимости от диапазона измерения)
    Память возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет
    Отстройка от аддитивных помех и шумов усреднение посредством цифрового накопления
    Отстройка от синхронных помех при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
    при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
    Отображение информации рефлектограммы и результаты цифровой обработки отображаются в графическом виде
    режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде
    Экран встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой
    Питание встроенные аккумуляторы
    сеть переменного тока напряжением 85...265 В, 47...63 Гц
    бортовая сеть автомобиля 11...15 В
    Условия эксплуатации по ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55° С
    Габаритные размеры (ШxВxГ): 275 х 160 х 65 мм
    Масса не более 2 кг, с учетом встроенных аккумуляторов
    Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
    Максимальная амплитуда входных сигналов 50 В
    Входное сопротивление по волновому входу 2 кОм
    Инструментальная погрешность измерения расстояния не более 0,2 %
    Усиление от –18 до +74 дБ
    Способы запуска запоминающего устройства ждущий - от входного сигнала, после нажатия кнопки старта
    автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний
    Частота дискретизации 160 МГц
    Подключение к линии (при методе колебательного разряда) через присоединительное устройство по напряжению или по току
    Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
    Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 - 50 В (без присоединительного устройства напряжения)
    Инструментальная погрешность измерения расстояния не более 0,2 %
    Усиление от –30 до 54 дБ
    Виды запуска автоматический
    однократный
    ручной
    Частота дискретизации входного сигнала 160 МГц
  • Комплект поставки РЕЙС-305

    Наименование Количество
    Цифровой рефлектометр РЕЙС-305 1
    Кабель соединительный 2 м 3
    Кабель синхронизации 1
    Кабель присоединительный 1
    Вспомогательный кабель питания 12 В 1
    Кабель поверки 1
    Кабель связи с компьютером 1
    Предохранитель ВП2Б-1В 0,25 А 250 В 4
    Предохранитель ВП2Б-1В 1А 250 В 1
    Сумка 1
    Руководство по эксплуатации 1
    Формуляр 1
    Программа РЕЙС-305 на дискете 1
    Блок питания-зарядки 1
