MPI525, MPI 525

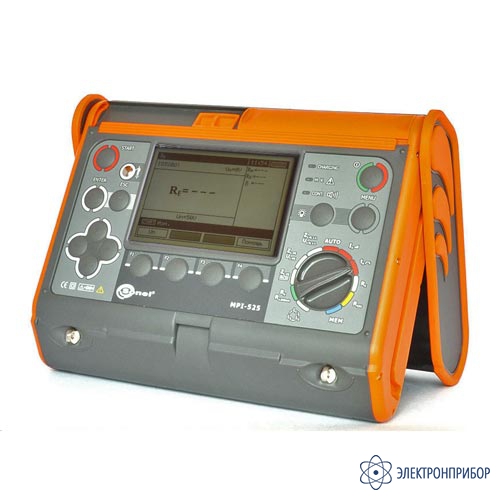

MPI-525 — измеритель параметров электробезопасности электроустановок

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      44170-10

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMPI525

    Назначение и область применения измерителя MPI-525:

    Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

    Основные характеристики измерителя MPI-525:

    Измерители параметров электробезопасности электроустановок MPI-525 предназначены для измерения:

    • Действующего значения фазного и междуфазного напряжения переменного тока;
    • Частоты переменного тока
    • Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
    • Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
    • Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
    • Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
    • Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
    • Силы тока отключения УЗО для дифференциального постоянного тока;
    • Времени отключения сети при срабатывании УЗО;
    • Сопротивления защитного заземления;
    • Напряжения прикосновения относительно номинального дифференциального тока;
    • Напряжения переменного тока помех;
    • Сопротивления заземляющего устройства по 3-х полюсному методу;
    • Сопротивления защитных проводников;
    • Электрического сопротивления малым током;
    • Сопротивления электроизоляции.

    Для вычисления:

    • Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
    • Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

    Для контроля:

    • Целостности (наличия) нулевого и защитного проводников (до начала измерений).

    Для проверки:

    • Последовательности чередования фаз и перекоса фаз по напряжению.

    Для запоминания и передачи в компьютер:

    • Данных измерений и вычислений.
  • Технические характеристики измерителя MPI-525:

    Измерение действующего значения напряжения переменного тока
    Диапазон Разрешение Погрешность основная
    0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
    300…500 В 1 В ± (2 %U + 2 е.м.р.)
    Диапазон частоты 45…65 Гц
    Измерение частоты
    Диапазон Разрешение Погрешность основная
    45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)
    Диапазон напряжения: 50…500В
    Измерение переменного тока (True RMS)
    Диапазон Разрешение Погрешность основная *)
    0,0…99,9 мА 0,1 мА ± (5% I + 3 е.м.р.)
    100…999 мА 1 мА ± (5% I +5 е.м.р.)
    1,00…9,99 A 0,01 A
    10,0…99,9 A 0,1 A
    100…400 A 1 A
    Номинальная частота сети fn: 50Гц, 60 Гц.
    *) - Погрешность клещей учитывается отдельно.
    Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
    Измерение полного сопротивления петли Zs
    Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м).
    Диапазон Разрешение Погрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...1999 Ом 1 Ом
    Параметр Значение
    Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
    Рабочий диапазон напряжений 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
    Номинальная частота сети fn 50 Гц, 60 Гц;
    Рабочий диапазон частоты 45 ... 65 Гц;
    Максимальный ток (для 415 В) 41,5 А (10 мс)
    Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
    Диапазон Разрешение Погрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
    Расчет и отображение для Zs< 20 Ом
    Измерение ожидаемого тока короткого замыкания I k
    Диапазон Разрешение Погрешность основная
    0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
    2,00…19,99 A 0,01 A
    20,0…199,9 A 0,1 A
    200…1999 A 1 A
    2,00…19,99 кA 0,01 кA
    20,0…40,0 кA 0,1 кA
    Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
    Измерение сопротивления петли короткого замыкания Zs
    Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м).
    Диапазон Разрешение Погрешность основная
    0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
    20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
    200…1999 Ом 1 Ом
    Параметр Значение
    Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA
    Номинальное рабочее напряжение Un 110 В, 115 В, 127 В, 220 В, 230 В, 240 В
    Рабочий диапазон напряжений 95…270 В
    Номинальная частота сети fn 50 Гц, 60 Гц
    Рабочий диапазон частоты 45…65 Гц
    Контроль правильности соединения зажима PE при помощи электрода касания
    Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
    Диапазон Разрешение Погрешность основная
    0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
    Показания тока короткого замыкания Ik
    Диапазон Разрешение Погрешность основная
    0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
    2,00…19,99 A 0,01 A
    20,0…199,9 A 0,1 A
    200…1999 A 1 A
    2,00…19,99 кA 0,01 кA
    20,0…40,0 кA 0,1 кA
    Измерение параметров отключения УЗО
    Параметр Значение
    Номинальное напряжение работы Un 110 В, 115 В, 127 В, 220 В, 230 В, 240 В
    Рабочий диапазон напряжений 95…270 В
    Номинальная частота сети fn 50 Гц, 60 Гц
    Рабочий диапазон частоты 45…65 Гц
    Измерение времени отключения tA УЗО
    Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
    Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
    1 IΔn
    2 IΔn 0…150 мс
    5 IΔn 0…40 мс
    Селективный 0,5 IΔn 0..500 мс
    1 IΔn
    2 IΔn 0…200 мс
    5 IΔn 0…150 мс
    * - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
    Измерение сопротивления защитного заземления RE
    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
    30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
    100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
    300 мA 1 Ом..166 Ом 120 мA
    500 мA 1 Ом..100 Ом 200 мA
    1000 мA 1 Ом..50 Ом 400 мA
    Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
    Диапазон Разрешение Номинальный ток Основная погрешность
    0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
    10..99,9 В 0..15% UB
    Измерение тока отключения IA для синусоидального дифференциального тока
    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
    30 мA 9,0..30,0 мA
    100 мA 33..100 мA 1 мA
    300 мA 90..300 мA
    500 мA 150..500 мA
    1000 мA 330..1000 мA
    Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
    Время протекания тока измерения максимально 3200 мс.
    Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0..20,0 мA 0,1 мA 0,35 × IΔn..2,0 × IΔn ± 10% IΔn
    30 мA 12,0..30,0 мA 0,35 × IΔn..1,4 × IΔn ± 10% IΔn
    100 мA 40..140 мA 1 мA
    300 мA 120..420 мA
    500 мA 200..700 мA
    Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
    Время протекания тока измерения максимально 3200 мс.
    Измерение тока отключения УЗО (IA) для постоянного дифференциального тока
    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0..20,0 мA 0,1 мA 0,2 × IΔn..2,0 × IΔn ± 10% IΔn
    30 мA 12..60 мA 1 мA
    100 мA 40..200 мA
    300 мA 120..600 мA
    500 мA 200..1000 мA
    Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки
    Время протекания тока измерения максимально 5040 мс.
    Измерение сопротивления заземляющего устройства (RE)
    Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)
    Диапазон Разрешение Основная погрешность
    0,00…9,99 Ом 0,01 Ом ± (2% RE+ 4 е.м.р.)
    10,0…99,9 Ом 0,1 Ом ± (2% RE+ 3 е.м.р.)
    100…999 Ом 1 Ом
    1,0…1,99 кОм 0,01 кОм
    Измерительное напряжение 25 В или 50 В RMS
    Измерительный ток 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц)
    Блокирование измерения при напряжении помех UN>24 В
    Максимальное напряжение помех (измерение) UNmax=100 В
    Максимальное сопротивление вспомогательных зондов 50 кОм
    Измерение сопротивления вспомогательных зондов RH, RS
    Диапазон Разрешение Основная погрешность
    000…999 Ом 1 Ом ± (5% (RS+RE+RH) + 3 е.м.р.)
    1,00…9,99 кОм 0,01 кОм
    10,0…50,0 кОм 0,1 кОм
    Измерение напряжения помех
    Внутреннее сопротивление: около 100 кОм
    Диапазон отображения Разрешение Основная погрешность
    0..100 В 1 В ± (2% U + 3 е.м.р.)
    Измерение переходных сопротивлений контактов и проводников током ± 200 мA
    Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
    Диапазон Разрешение Основная погрешность
    0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
    20,0…199,9 Ом 0,1 Ом
    200…400 Ом 1 Ом
    Напряжение на открытых зажимах 4…9 В
    Исходящий ток при R < 2 Ом мин. 200 мA
    Компенсация сопротивления измерительных проводников
    Измерение двунаправленным током
    Измерение активного сопротивления малым током
    Диапазон Разрешение Основная погрешность
    0,00…199,9 Ом 0,01 Ом ± (3% R + 3 е.м.р.)
    200…2000 Ом 0,1 Ом
    Напряжение на открытых зажимах 4…9 В
    Исходящий ток < 30 Ом ± 50%
    Компенсация сопротивления измерительных проводов.
    Измерение сопротивления изоляции
    Напряжения измерения 50 В, 100 В, 250 В, 500, 1000 В, 2500 В
    Диапазон измерения согласно PN-EN 61557-2
    для UN = 50 В 50 кОм...250 МОм
    для UN = 100 В 100 кОм...500 МОм
    для UN = 250 В 250 кОм...1 ГОм
    для UN = 500 В 500 кОм...2 ГОм
    для UN = 1000 В 1 МОм...3 ГОм
    для UN = 2500 В 2,5 МОм...9,99 ГОм
    Диапазон отображения для Un= 50В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…250 MОм 1 MОм
    Диапазон отображения для Un= 100В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…299 MОм 1 MОм
    Диапазон отображения для Un= 250В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…250 MОм 1 MОм
    Диапазон отображения для Un= 500В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм
    1,00…2,00 ГОм 0,01 ГОм ± (4% RISO + 6 е.м.р.)
    Диапазон отображения для Un= 1000В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм
    1,00…3,00 ГОм 0,01 ГОм ± (4% RISO + 6 е.м.р.)
    Диапазон отображения для Un= 2500В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм
    1,00…9,99 ГОм 0,01 ГОм ± (4% RISO + 6 е.м.р.)
    Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]) - 0 + 10% от установленной величины
    Обнаружение опасного напряжения перед началом измерения Есть
    Разряд емкости измеряемого объекта Есть
    Измерение сопротивления изоляции многожильных проводов (макс. 5) При помощи внешнего приспособления
    Измерение напряжения на разъемах +RISO, -RISO 0..440 В
    Измерительный ток <2 мА
    Последовательность фаз
    Указания последовательности фаз прямая, обратная
    Диапазон напряжений сети UL-L 95…500 В (45…65 Гц)
    Отображение величины межфазных напряжений Есть
    Общие технические характеристики
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP54
    Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
    Температура хранения -20…+70°C
    Температура рабочая 0…+50°C
    Время до самовыключения 120 секунд
    Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту)
    Количество измерений RISO или RCONT (для щелочных батареек) >2000
    Память результатов измерения 990 ячеек, 57500 результатов
    Интерфейс USB
  • Комплект поставки MPI-525

    Наименование Описание Фото Количество Индекс
    1. Измеритель параметров электробезопасности электроустановок MPI-525 Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий. 1 WMRUMPI520

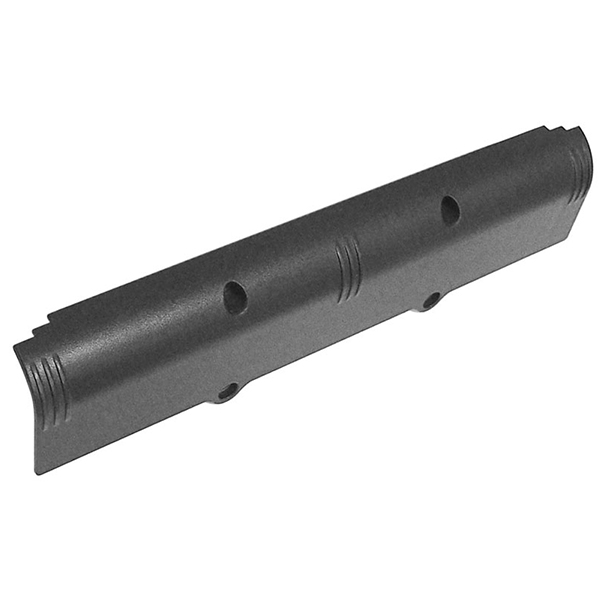

    2. Аккумуляторная батарея NiMH SONEL-07 4,8V Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач. 1 WAAKU07

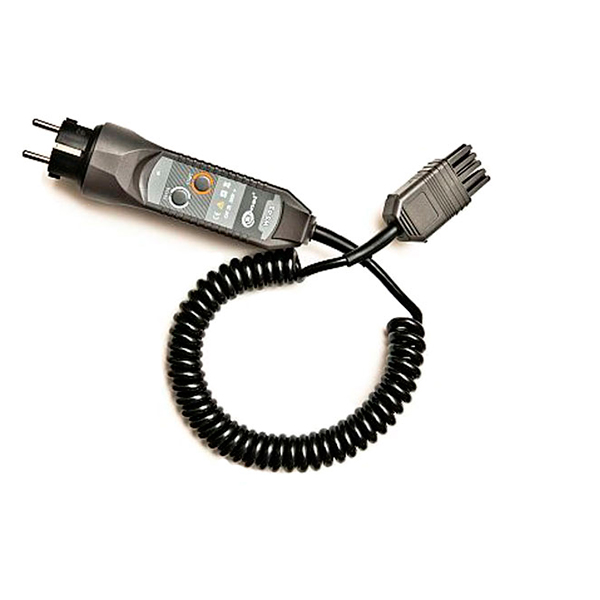

    3. Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты приборами MPI-510, MPI-511 и записи результатов в память при подключении к розеткам. 1 WAADAWS03

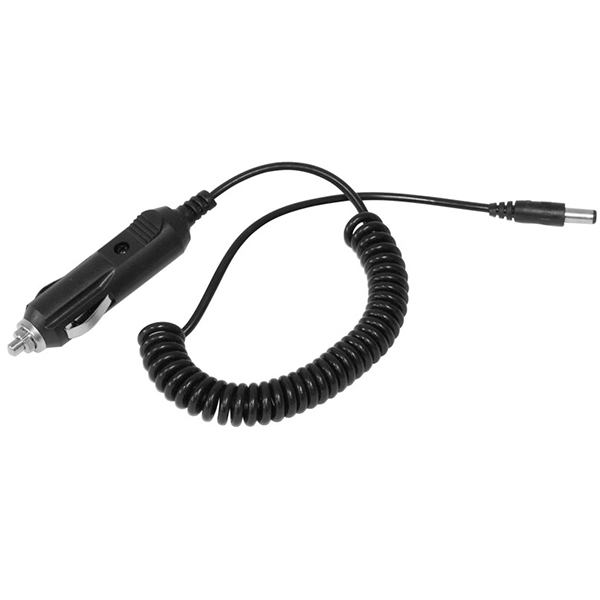

    4. Адаптер автомобильный (12В) Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети. 1 WAPRZLAD12SAM

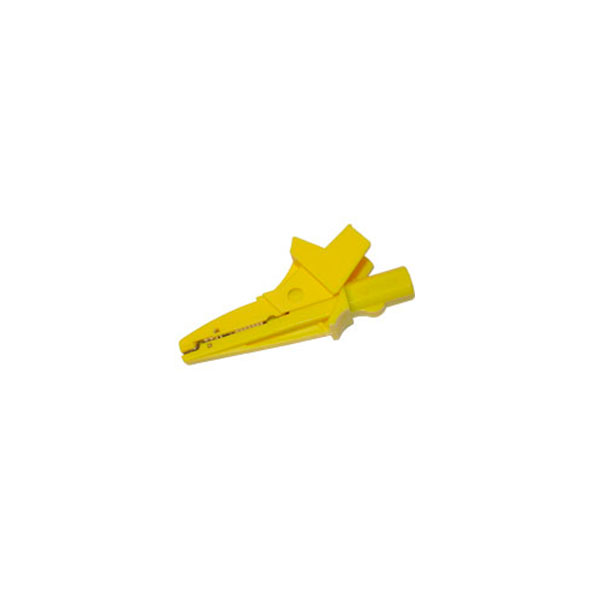

    5. Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02

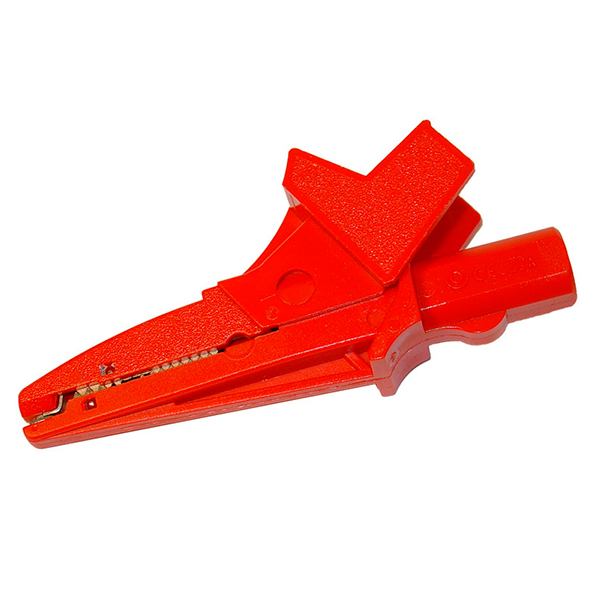

    6. Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02

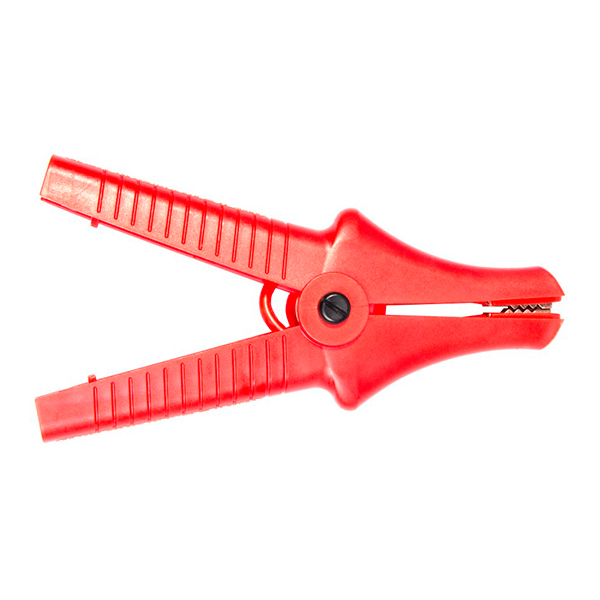

    7. Зажим «Крокодил» изолированный красный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.
    Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм.
    1 WAKRORE32K07

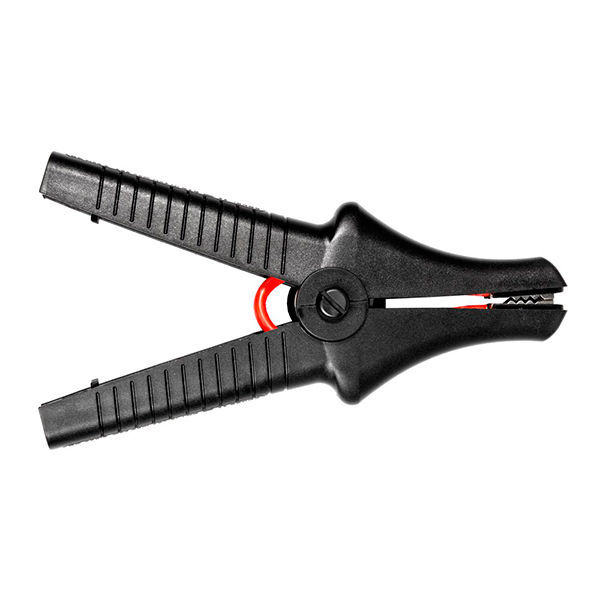

    8. Зажим «Крокодил» изолированный черный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.
    Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм.
    1 WAKROBL32K07

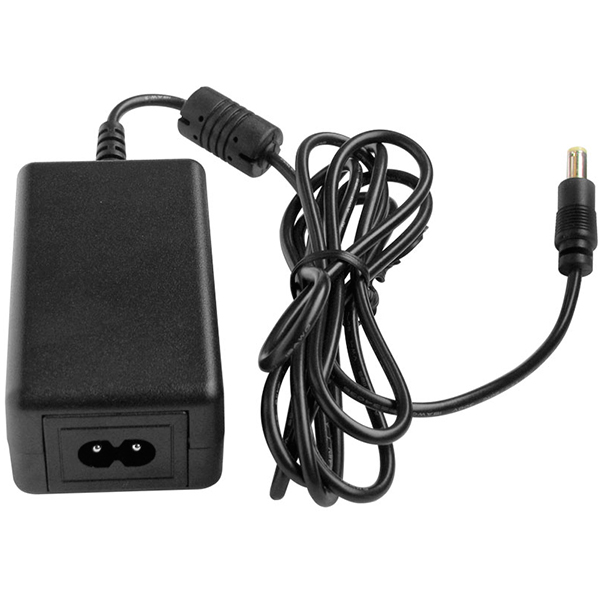

    9. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. 1 WAZASZ7

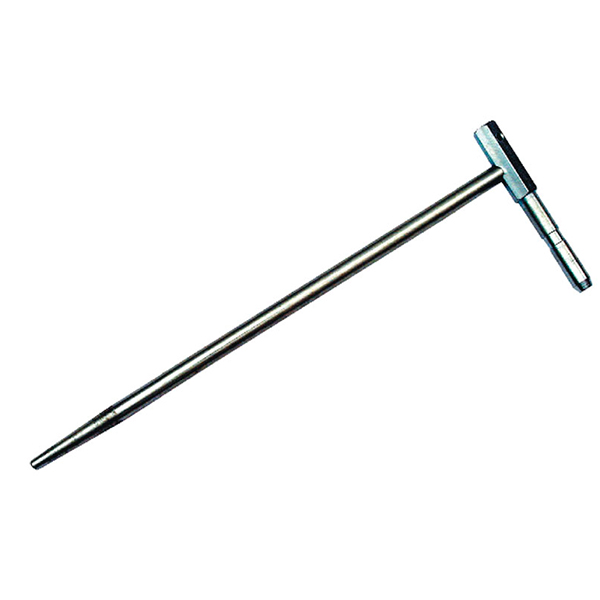

    10. Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. 2 WASONG30

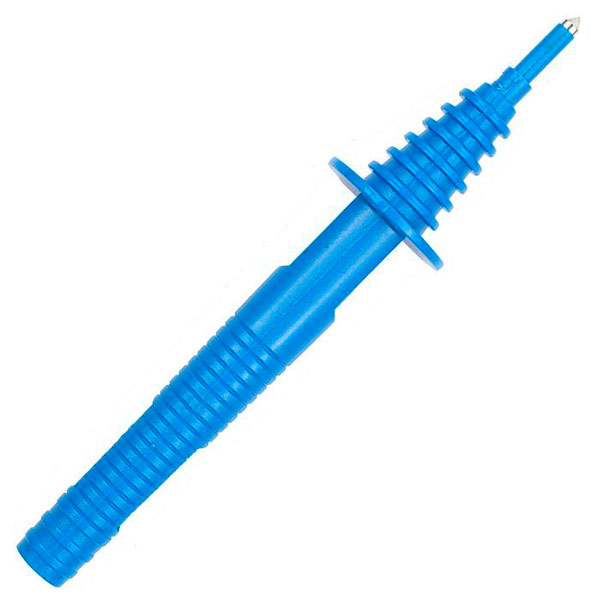

    11. Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBUOGB1

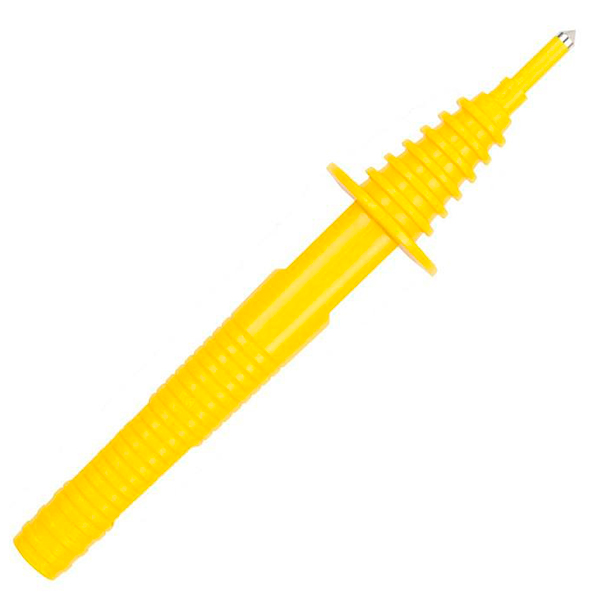

    12. Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1
    13. Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1

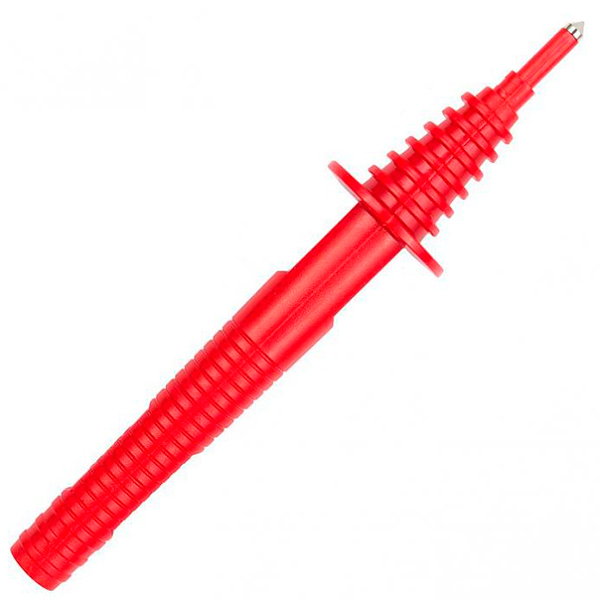

    14. Зонд острый с разъемом «банан» красный 5кВ Используется для проведения измерений приборами MIC-5000 и MPI-525. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB2

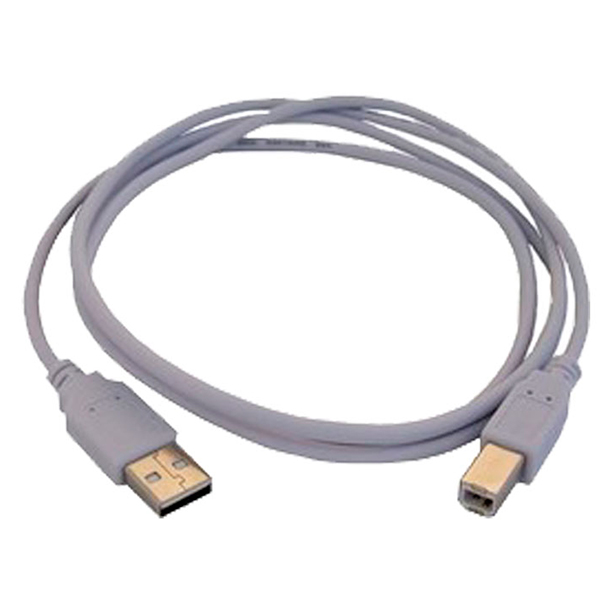

    15. Кабель последовательного интерфейса USB Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WAPRZUSB

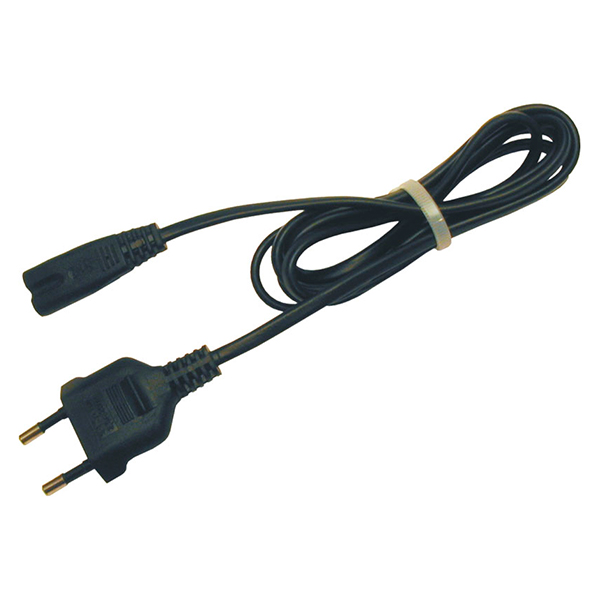

    16. Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230

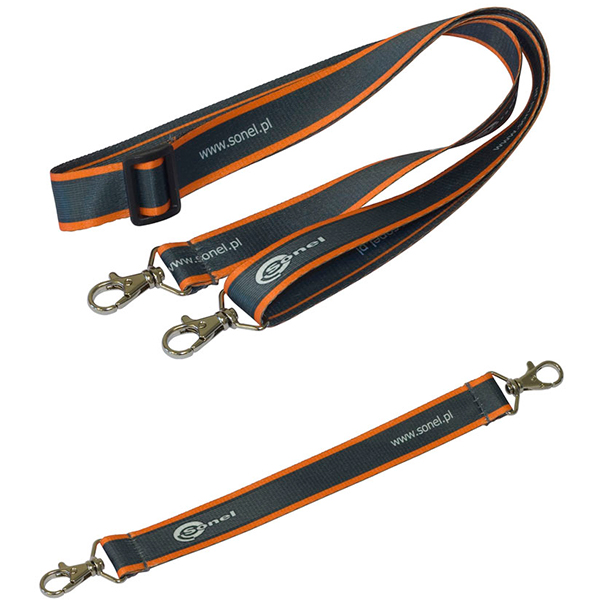

    17. Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZEKRU

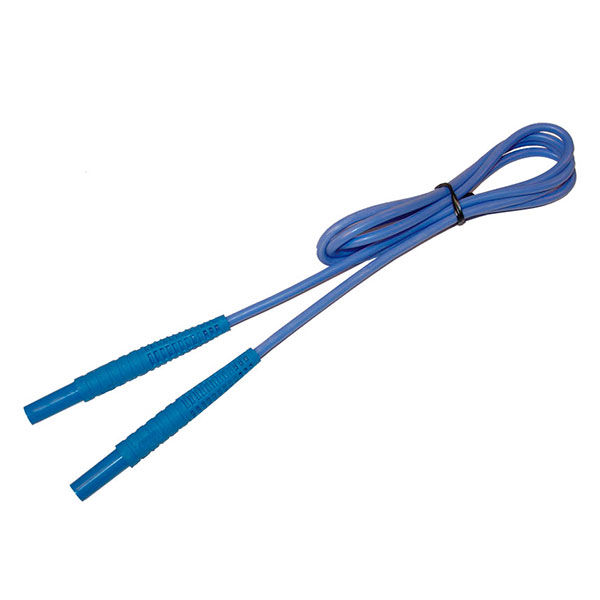

    18. Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BUBB

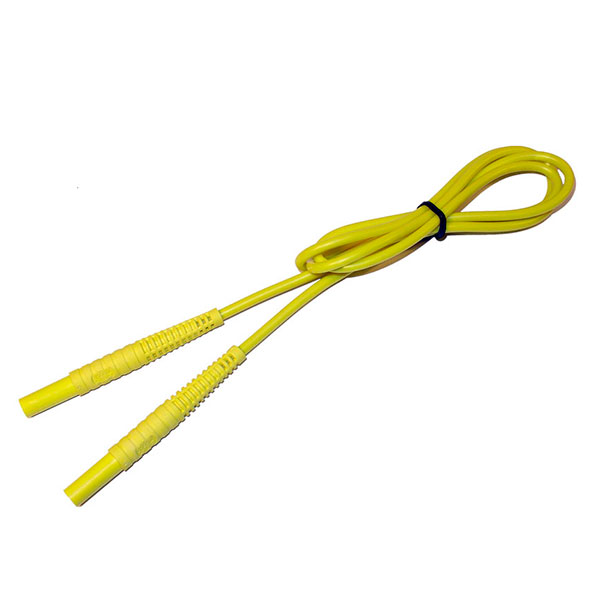

    19. Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB

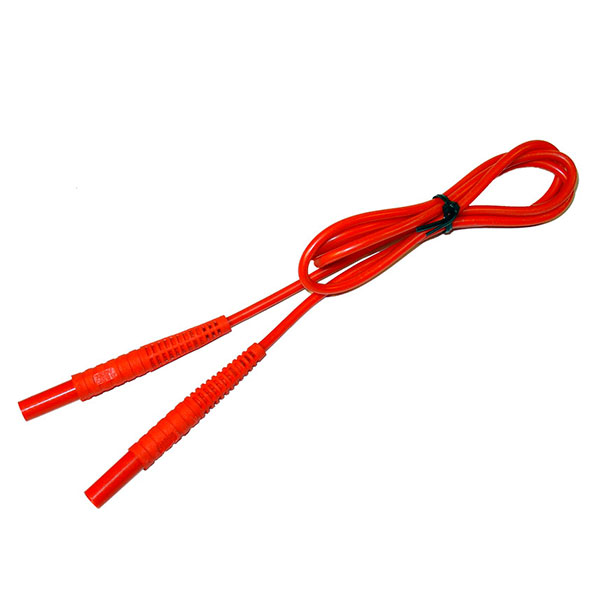

    20. Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB

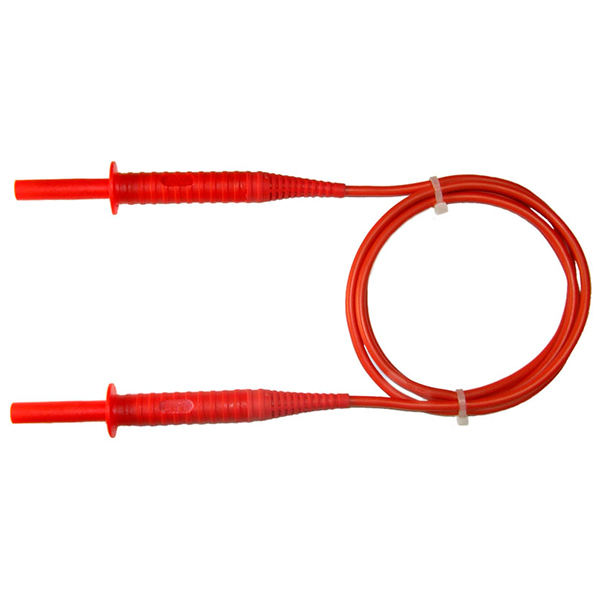

    21. Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный Предназначен для проведения измерений приборами MIC-5000, MPI-525. 1 WAPRZ1X2REBB

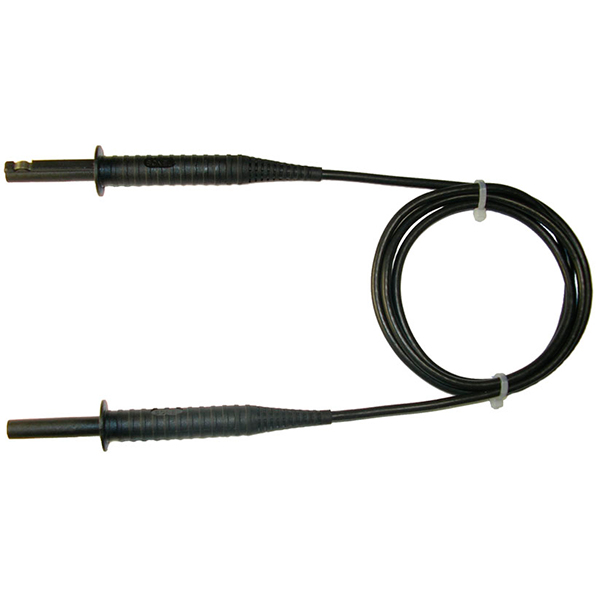

    22. Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный Предназначен для проведения измерений приборами MIC-5000, MPI-525. 1 WAPRZ1X2REBB

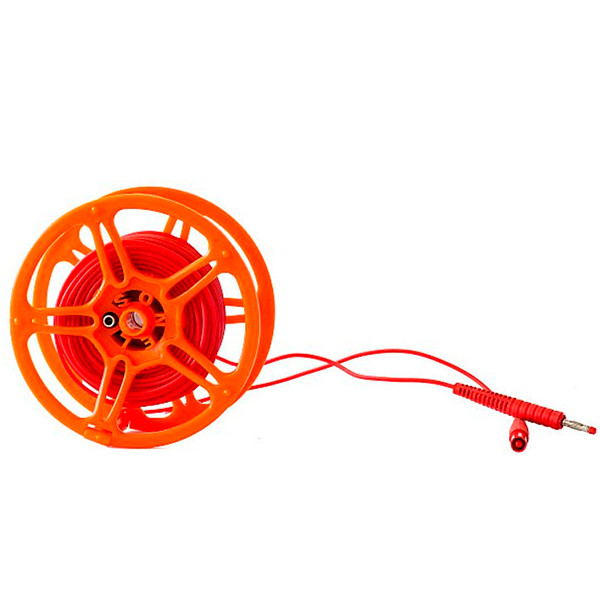

    23. Провод измерительный 25 м на катушке с разъемами «банан» красный Используется для проведения измерений приборами серии MRU, MPI и LKZ-700. 1 WAPRZ025REBBSZ

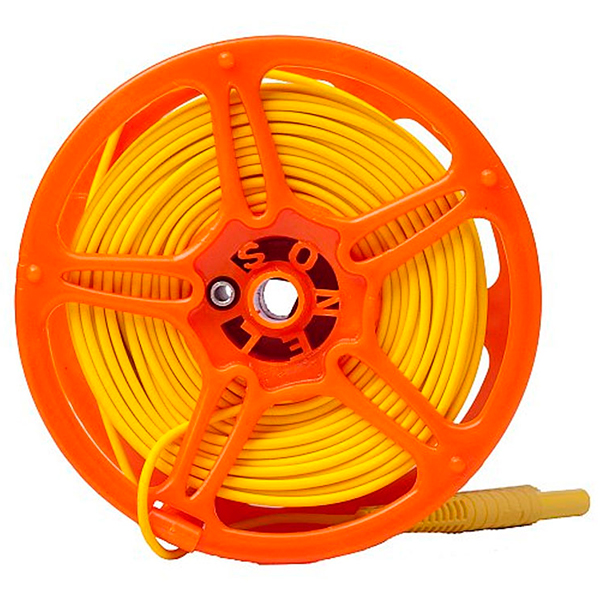

    24. Провод измерительный 50 м на катушке с разъемами «банан» желтый Предназначен для проведения измерений сопротивления заземляющих устройств и удельного сопротивления земли приборами серии MRU, MPI. 1 WAPRZ050YEBBSZ

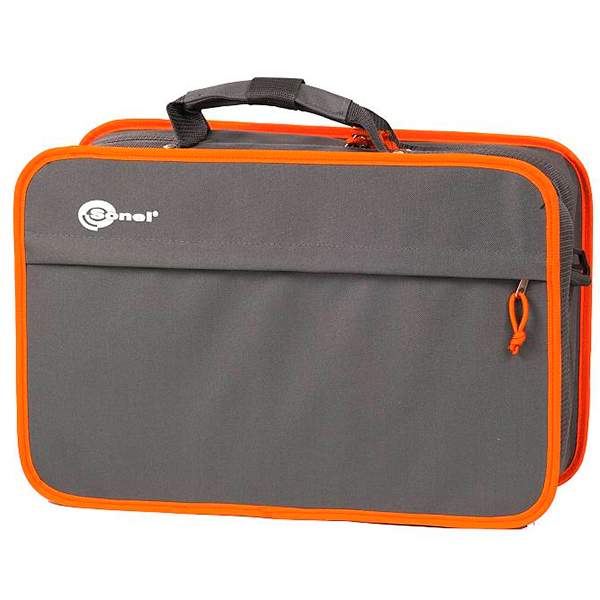

    25. Футляр L2 Предназначен транспортировки прибора. 1 WAFUTL2
  • Дополнительная комплектация MPI-525

Рекомендуем посмотреть также
