Ф4104-М1 — многопредельный микроомметр

Сохранить в PDF Распечатать
  • Назначение микроомметра Ф4104-М1:

    Микроомметры Ф4104-М1 (далее по тексту - микроомметры) предназначены для измерения сопротивления постоянному току.

    Описание микроомметра Ф4104-М1:

    Принцип действия микроомметров основан на измерении величины падения напряжения на измеряемом сопротивлении при прохождении через него оперативного тока заданной величины.

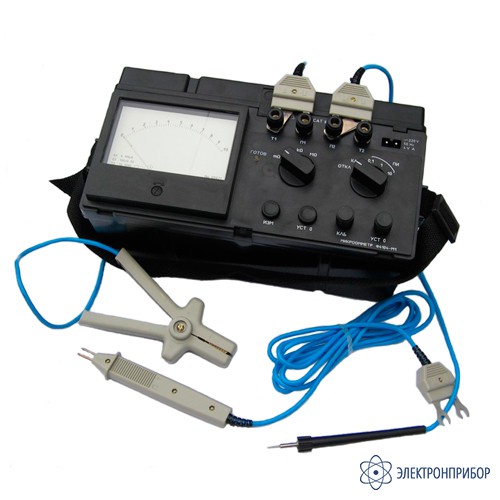

    Микроомметр выполнен в пластмассовом корпусе со съемной крышкой и ремнем для переноски. В нижней части корпуса расположен отсек для установки блоки питания или химических источников тока. На лицевой панели расположены отсчетное устройство, зажимы для подключения электродов, органы управления и индикации, розетка для подключения микроомметра к сети переменного тока напряжением 220 В. Микроомметр состоит из следующих основных узлов: блок питания, стабилизатор тока, измерительный усилитель с фильтром НЧ. генератор синхронизирующих импульсов.

  • Технические характеристики микроомметра Ф4104-М1:

    Метрологические характеристики
    Диапазон измерений Ток в измеряемом сопротивлении А Длительность импульса измерительного тока, мс. не более
    Минимальные Максимальные
    0-100 мкОм: 0 - 1 мОм; 0-10 мОм 3 4 160
    0 - 100 мОм: 0 - 1 Ом: 0-10 Ом 0,6 0,8 800
    0 - 100 Ом; 0 - 1 кОм; 0-10 кОм 0,6·10-3 0,8·10-3 Постоянный ток
    1 0,6·10-6 0,8·10-6 Постоянный ток
    Технические характеристики
    Классы точности:
    - на диапазоне 0-100 мкОм
    - на диапазонах 0-1 мОм, 0-10 мОм. 0-100 мОм. 0-1 Ом
    - на остальных диапазонах

    4.0
    2.5
    1.5
    Время установления рабочего режима, мин. не более 1
    Продолжительность непрерывной работы, ч. не менее 8
    Время перерыва до повторного включения, мин. не менее 5
    Мощность, потребляемая от сети переменного тока, В·А, не более 4
    Питание:
    -от химических источников постоянного тока (девять элементов АЗ73) напряженим, В
    -от внешнего источника переменного тока напряжением. В

    от 10.5 В до 15 В
    220 ± 22
    Чатота питающей сети, Гц 50 ± 0.5 или 60 ± 0.5
    Рабочие условия применения:
    - диапазон рабочих температур. °С'
    - относительная влажность при 30 °С без конденсации. %

    от минус 30 до плюс 50
    до 90
    Габаритные размеры, мм. не более 305 х 125 х 155
    Масса, кг. не более 2.3
    Средняя наработка на отказ, ч 10000
    Средний срок службы, лет 1
  • Комплект поставки Ф4104-М1

    Наименование Количество
    1 Микроомметр Ф4104-М1 1
    2 Шнур 1
    3 Щуп 2
    4 Сумка 1
    5 Зажим 2
    6 Руководство по эксплуатации 1
