SWG-12/1100R — поисковый комплекс

Код товара: 49240

  • Описание поискового комплекса SWG-12/1100R:

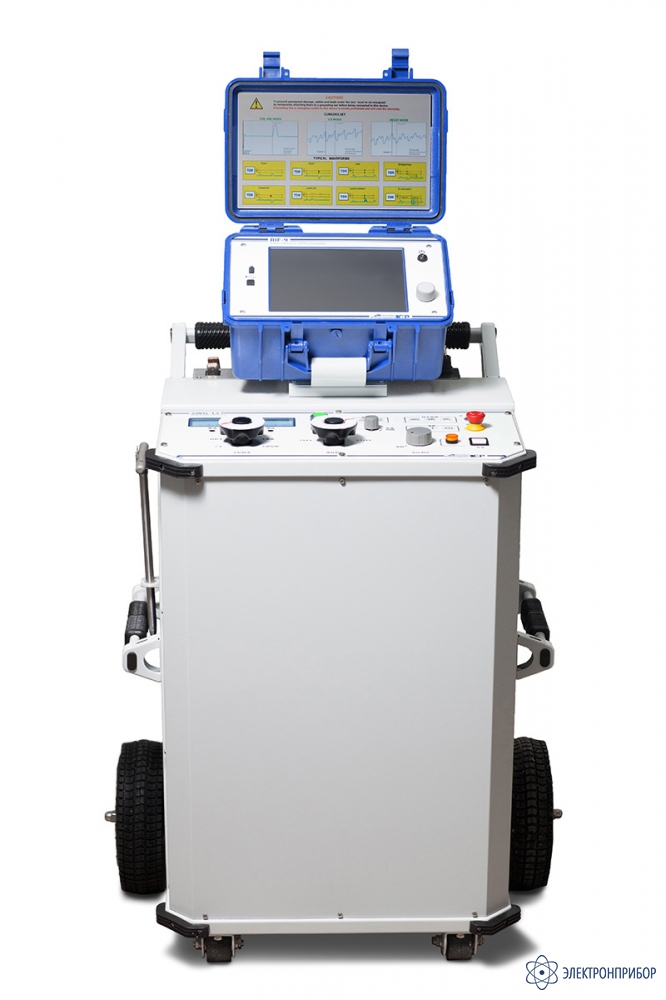

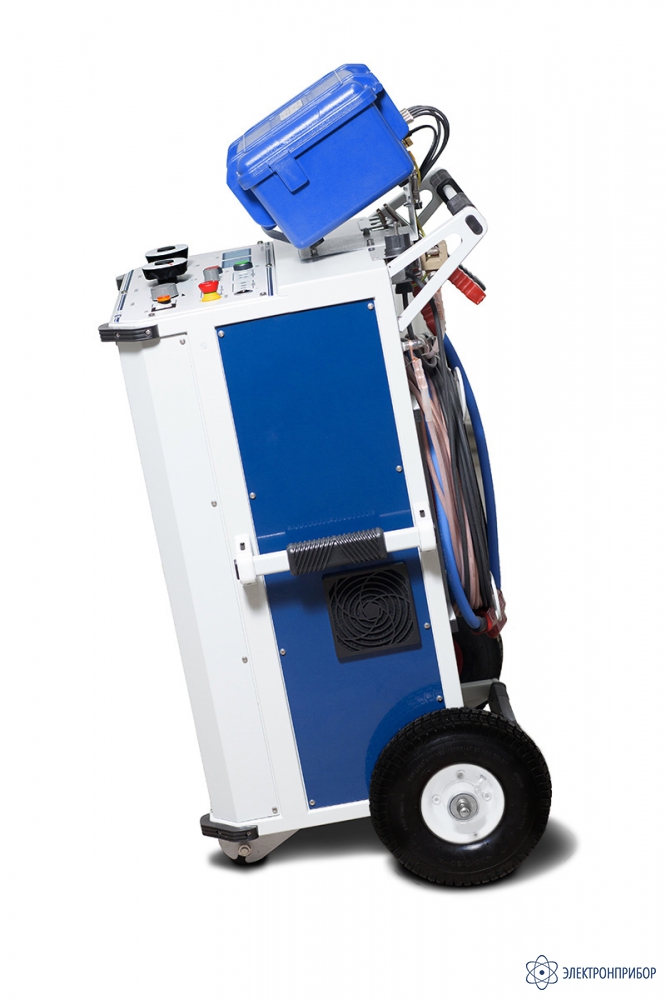

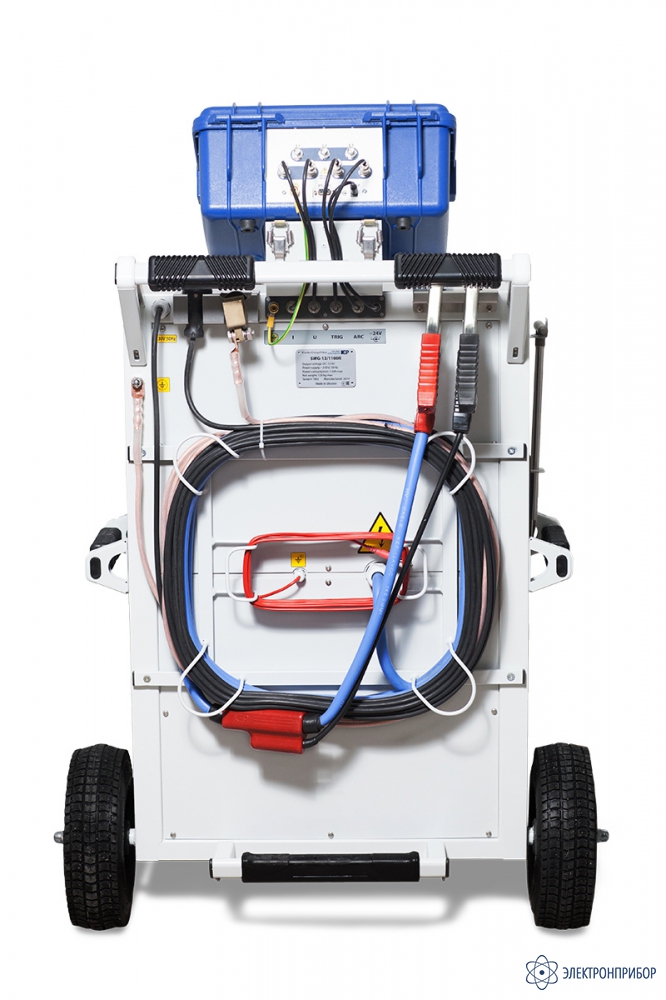

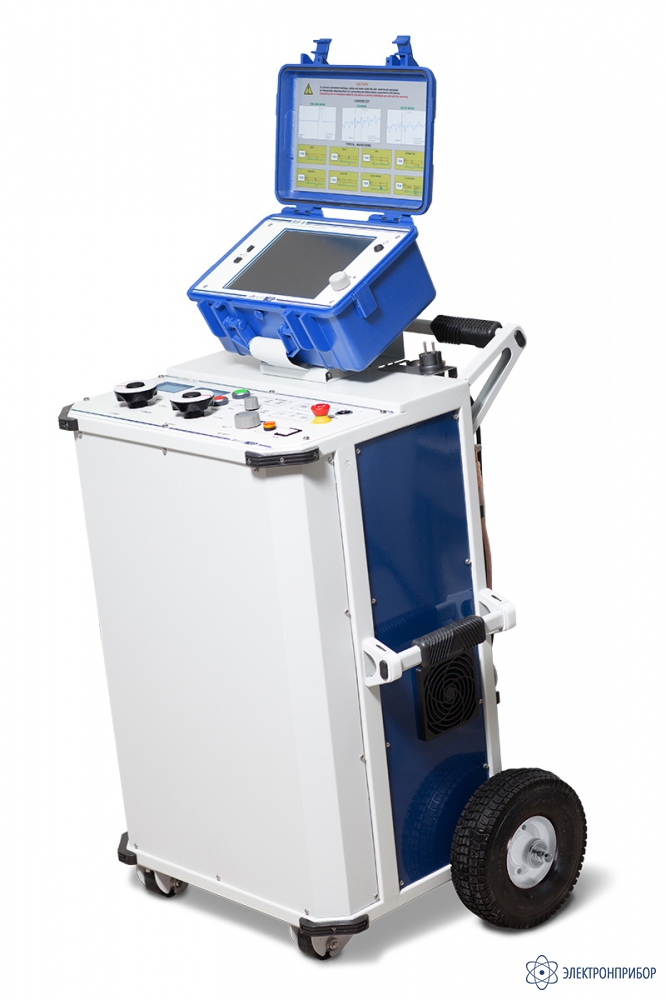

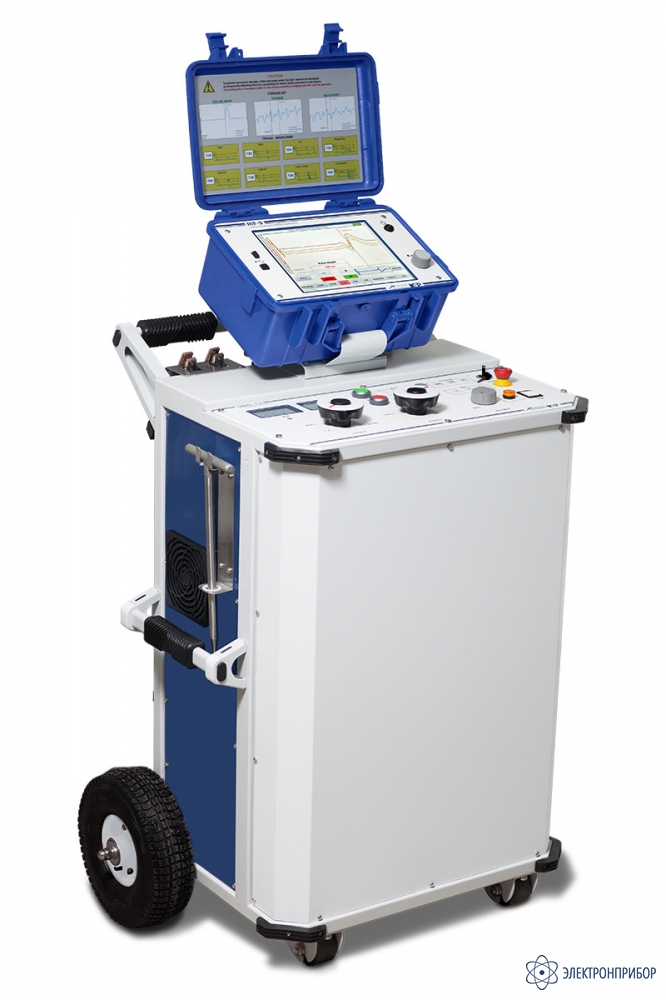

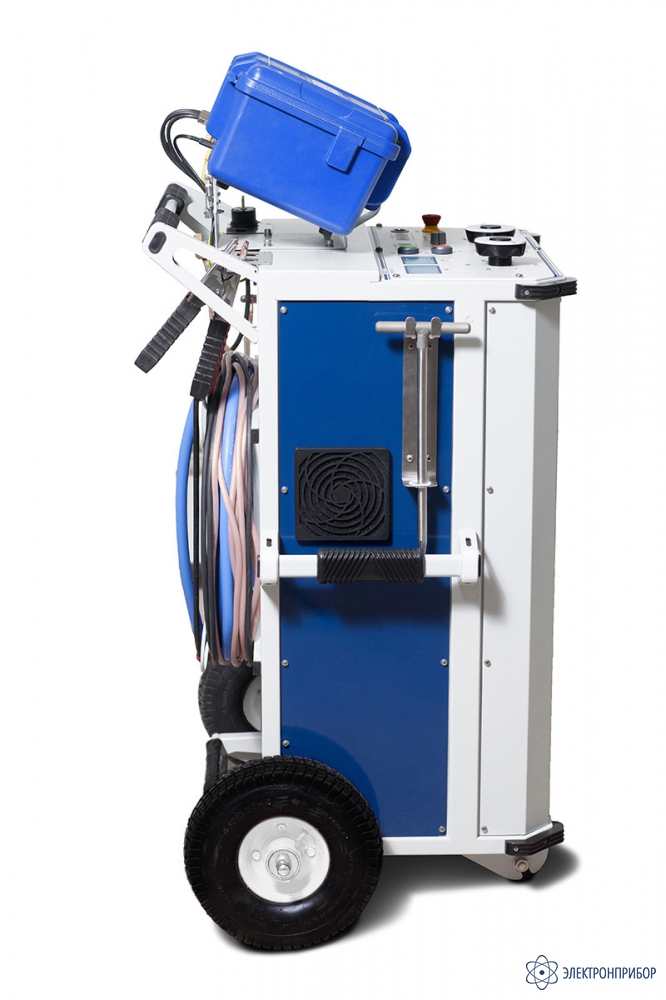

    SWG-12/1100R портативный комплекс определения мест повреждения кабеля – готовое решение для простого, быстрого и безопасного поиска места повреждения силовых и высоковольтных подземных кабелей. Комплекс включает в себя мощный блок высокого напряжения, который имеет испытательный модуль, модуль прожига и дожига, а так же рефлектометр для обнаружения неисправности кабеля.

    Модуль высокого напряжения снабжается мощным (до 1100 Дж) блоком прожига, работающим в диапазонах 3, 6 и 12 кВ. В каждом диапазоне имеется возможность плавной регулировки выходного напряжения. Имеется возможность плавной регулировки скорости следования импульсов прожига. Опция ручного управления одиночным импульсом прожига так же возможна. Режим выпрямленного напряжения постоянного тока обеспечивает быструю диагностику неисправностей. Ток прожига до 100 мА.

    Цифровой импульсный рефлектометр (РИФ-9) снабжен 10,4 дюймовым ярким высококонтрастным экраном с сенсорным управлением. Разрешение 800 × 600 пикселей делает изображение резким. Сенсорный экран позволяет оператору перемещаться по меню быстро и легко. Присутствует так же альтернативный способ навигации – рукоятка с встроенной кнопкой.

    РИФ-9 объединяет несколько способов локализации повреждения. Он может использоваться как автономное устройство в импульсном режиме (TDR) или в сочетании с высоковольтным блоком, в импульсно-дуговом режиме (ARC).

    РИФ-9 имеет USB интерфейс. Комплект поставки включает в себя программное обеспечение для ПК (опция), которое позволяет работать с сохраненными рефлектограммами. Прошивка может легко обновляться через интерфейс USB, с помощью флэш-накопителя.

    Особенности поискового комплекса SWG-12/1100R:

    • Пригоден для портативного применения;
    • Простота в эксплуатации;
    • Метод определения многочисленных повреждений кабеля;
    • Цветной 10,4-дюймовый яркий, высококонтрастный экран;
    • Улучшено удобство работы для оператора;
    • Большая мощность.

  • Технические характеристики поискового комплекса SWG-12/1100R:

    Параметр Значение
    ВВ-модуль параметры
    ИСПЫТАТЕЛЬНЫЙ РЕЖИМ
    Максимальное напряжение выпрямленного тока на выходе системы, кВ 12
    Максимальная сила выпрямленного тока на выходе системы, мА 10
    РЕЖИМ ПРОЖИГА
    Максимальное напряжение выпрямленного тока на выходе системы, кВ 12
    Максимальная сила выпрямленного тока на выходе системы, мА 100
    РЕЖИМ АКУСТИКИ
    Максимальная энергия импульса разряда на любой ступени, Дж 1100
    Максимальное напряжение выпрямленного тока по ступеням, кВ:
    - первая ступень
    - вторая ступень
    - третья ступень
    3
    6
    12
    Режимы работы
    ручной запуск одиночного импульса;
    автоматический, с интервалом следования импульсов разряда 3 - 15 с
    РЕЖИМ АКУСТИКИ (ARC):
    Максимальная энергия импульса разряда на любой ступени, Дж 1100
    Максимальное напряжение выпрямленного тока по ступеням, кВ:
    - первая ступень
    - вторая ступень
    - третья ступень
    3
    6
    12
    Режимы работы ручной запуск одиночного импульса
    TDR параметры
    РИФ-9
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,50 или V/2 = 100 м/мкс), м 60 / 120 / 250 / 500 / 1000 / 2000 / 5000 / 10000 / 20000 / 50000 / 120000
    Разрешающая способность, м:
    − при коэффициенте укорочения 1,5 (V/2 = 100 м/мкс)
    − при коэффициенте укорочения 1,87 (V/2 = 80,2 м/мкс)
    0,5
    0,4
    Приведенная погрешность измерения расстояния, %, не более 0,2
    Частота дискретизации, МГц 200
    Точность временных меток, %, не более 0,01
    Диапазон выходного сопротивления (дискретность 2 Ом), Ом 2 − 100
    Параметры зондирующего импульса:
    − амплитуда, В
    − длительность, нс
    45
    10 - 100000
    Диапазон изменения коэффициент усиления входного усилителя, дБ от -21 … +69
    Количество рефлектограмм для усреднения, шт. 1 − 64
    Диапазон установки коэффициента укорочения:
    − коэффициента укорочения
    − скорость распространения V/2, м/мкс
    1,000 – 3,000
    50,0 – 150,0
    Дискретность установки
    − коэффициента укорочения
    − скорость распространения V/2, м/мкс
    0,001
    0,001
    Объём энергонезависимой памяти:
    − рефлектограмм с параметрами
    − данных о коэффициентах укорочения кабелей
    1000
    500
    Максимальное напряжение на измерительных входах, В, не более 50
    Методы измерения расстояния:
    − TDR (импульсный метод)
    − ICE (токовый метод)
    − Decay (метод связи по напряжению)
    − ARC метод (импульсно-дуговой метод)
    да
    да
    да
    да
    Объём энергонезависимой памяти:
    − рефлектограмм с параметрами
    − данных о коэффициентах укорочения кабелей
    1200
    1000
    Связь с компьютером USB, USB Flash, RS-485
    Обновление прошивки через USB Flash (firmware update) да
    Разрешение индикатора, точек цветной сенсорный TFT 800×600, TFT, сенсорный
    Общие характеристики
    Напряжение питающей сети, В 230 ± 10%
    Частота питающей сети, Гц 50 ± 1
    Максимальная потребляемая мощность, кВ•А, не более 2
    Масса, кг 115
    Размеры, мм 731×1112×533

  • Комплект поставки SWG-12/1100R

    № Наименование Количество
    1 Комплексная система SWG-12/1100R 1
    2 Сумка для кабелей 2
    3 Кабель питания (длина 6 м) 1
    4 Кабель подключения (длина 6 м) 1
    5 TDR кабель с разъемами "крокодил" (длина 2,4 м) 3
    6 Кабель заземления (длина 6 м) 1
    7 Кабель контрольного заземления (длина 6 м) 1
    8 Металлический штырь заземления 1
    9 Руководство пользователя 1
