TDR-107, TDR 107, TDR107

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

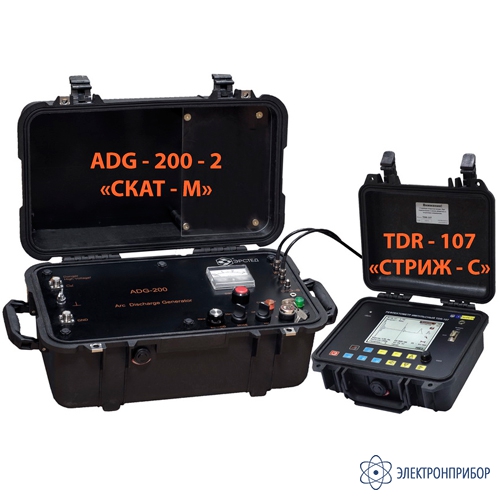

TDR-107 СТРИЖ-С+ ADG-200-2 СКАТ-М — комплект дистанционной локализации

Код товара: 38424
  • 46569-11
    Является модификацией TDR-107 СТРИЖ-С

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      46569-11 до 25.03.2016

      Можно поверить!
      Тип поверки: периодическая

    • Производитель

      ЭРСТЕД, Россия

    Назначение рефлектометра TDR-107 СТРИЖ-С:

    TDR-107 СТРИЖ-С​ – это малогабаритный прибор, предназначенный для работы как в полевых, так и в стационарных условиях. Основное применение прибора – проведение измерений на симметричных и несимметричных кабелях методами рефлектометрии: импульсным и импульсно-дуговым.

    Прибор обеспечивает:

    • Измерение длин кабелей;
    • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
    • Измерение расстояния до повреждения на силовых кабелях, используя импульсно-дуговой метод (в составе ЛВИ);
    • Измерение коэффициента укорочения линии при известной ее длине;
    • Определение характера повреждений;
    • Запись в память и воспроизведение из нее до 100 рефлектограмм для последующей их обработки в стационарных условиях;
    • Отображение результатов измерений на экране ЖКИ с разрешающей способностью 320х240 точек.

    Описание рефлектометра TDR-107 СТРИЖ-С:

    В основном режиме реализован метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления цепи (неоднородностей). Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также вследствие механических и электрических повреждений цепей при строительстве и эксплуатации линий. Неоднородность возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяжённые, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

    В режиме измерений по импульсно-дуговому методу осуществляется локализация замыканий с высоким сопротивлением в месте дефекта, которая обычно затруднительна в основном режиме. Реализация импульсно-дугового метода осуществляется при использовании прибора TDR-107 СТРИЖ-С совместно с генератором высоковольтных импульсов. Обнаружение неисправностей кабеля по импульсно-дуговому методу основано на сопоставлении рефлектограмм исправного и неисправного кабеля. Для получения рефлектограммы неисправного кабеля, посредством с генератора высоковольтных импульсов создаётся кратковременный пробой (электрическая дуга) в месте неисправности с одновременным проведением измерения TDR-107 СТРИЖ-С. По своим физическим свойствам, электрическая дуга имеет низкое сопротивление, поэтому в месте неисправности на рефлектограмме будет наблюдаться неоднородность, характерная для короткого замыкания.

  • Технические характеристики рефлектометра TDR-107 СТРИЖ-С:

    Параметр Значение
    Режимы измерений Импульсный (TDR);
    Импульсно-дуговой (Arc-Reflection);
    Дисплей Монохромный ЖКИ 5,7" (320x240 пикселей)
    Диапазон измерения расстояния (временной задержки) от 0 до 50000 м (от 0 до 500 мкс)
    Поддиапазоны измерения расстояния (временной задержки) 0 - 250 м (0 - 2.5 мкс);
    0 - 5000 м (0 - 50 мкс);
    0 - 500 м (0 -5 мкс);
    0 - 12500 м (0 - 125 мкс);
    0 - 1000 м (0 - 10 мкс);
    0 - 25000 м (0 - 250 мкс);
    0 - 2500 м (0 - 25 мкс);
    0 - 50000 м (0 - 500 мкс)
    Инструментальная погрешность измерения расстояния от 0.04% до 0.4 %
    от поддиапазонз измерений
    (от 1 м до 20 м, при КУ=1.50)
    Эффективная частота дискретизации 100 МГц
    Диапазон согласованных сопротивлений от 25 Ом до 600 Ом
    Длительность зондирующего импульса от 10 нс до 100 мкс
    Амплитуда зондирующего импульса 10 В на согласованную нагрузку
    Чувствительность приёмного тракта не хуже 1 мВ
    Диапазон перекрываемого затухания не менее 80 дБ
    Диапазон установки коэффициента укорочения от 1.00 до 3.00, с шагом 0.01
    Диапазон регулировки временной задержки (импульсно-дуговой метод) от 0 до 4 мс, с шагом 0,2 мс
    Синхронизация (импульсно-дуговой метод Измерительный вход
    Вход TRIG
    Емкость энергонезависимой памяти рефлектограмм 100
    Интерфейс с ПК COM-порт RS-232
    Время непрерывной работы от аккумуляторной батареи не менее 8 часов
    Время непрерывной работы через зарядное устройство не ограничено
    Габаритные размеры 70x246x124 мм
    Диапазон рабочих температур от -20 °С до +40 °С
    Масса прибора с аккумуляторной батареей не более 2,5 кг

  • Комплект поставки TDR-107 СТРИЖ-С+ ADG-200-2 СКАТ-М

    № Наименование Количество
    1 Рефлектометр импульсный TDR-107 СТРИЖ-С 1
    2 Блок питания (зарядное устройство) 1
    3 Кабель соединительный для подключения к кабельной линии (HB-A100) 2
    4 Кабель соединительный для подключения к ЛВИ (HB-B100) 2
    5 Кабель соединительный для сопряжения с ПК (DB9F/DB9F) 1
    6 Руководство по эксплуатации 1
    7 Сумка для аксессуаров 1
    8 Генератор ADG-200 1

    Программное обеспечение доступно для скачивания на сайте производителя.
