Рефлектометры для силовых кабелей (измерители неоднородностей линий)

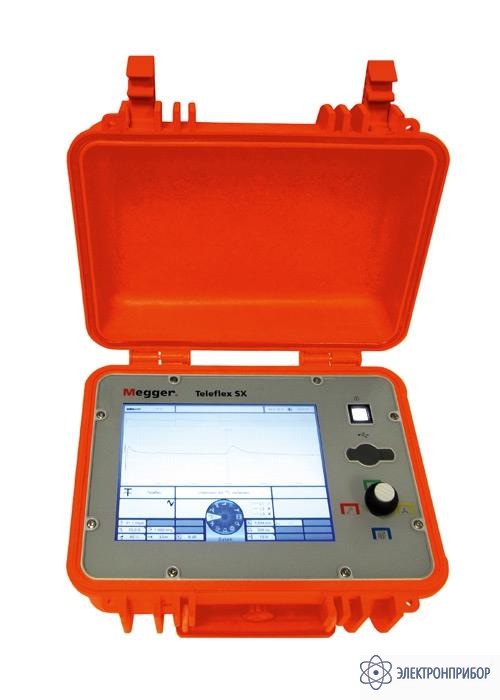

T 3060 — рефлектометр для силовых кабелей, 1 фазный

Код товара: 33703

  • Назначение рефлектомера Teleflex T 3060

    Рефлектометр Teleflex T 3060 базируется на программном и аппаратном обеспечении, успешно использующимся в настоящее время в наших системах поиска кабельных повреждений EZ Thump и Smart Thump.

    Рефлектометр Teleflex T 3060 был разработан с целью предоставления пользователю максимальных возможностей его применения. Наш новый рефлектометр может использоваться как отдельный прибор с электроснабжением от аккумулятора, так и в комбинации с небольшой мобильной системой поиска кабельных повреждений.

    Прибор располагает 3 режимами работы:

    • Режим EasyGo с автоматизированным управлением и оценкой измеренных результатов
    • Режим Step by step для поддержки неопытных пользователей во время поиска кабельных повреждений
    • Режим Expert с полным объемом функциональных и пользовательских возможностей рефлектометра. Пользователь может в этом режиме создавать собственное меню, содержащее до 20 функций.

    Прибор Teleflex T 3060 поддерживает режимы работы ARM, Decay и ICE.

    Особенности рефлектомера Teleflex T 3060

    • Полностью оснащенный рефлектометр с курсором, настройками усиления и диапазона измерений
    • Контрастный цветной TFT дисплей 5,7“ (640 x 480 пиксель) с LED-подсветкой
    • Однофазный вход ARM с ICE, Decay и Trigger
    • Работа от сети или от аккумулятора (продолжительность работы от аккумулятора до 3 часов)

  • Технические характеристики рефлектомера Teleflex T 3060

    Параметр Значение
    Дисплей Контрастный цветной TFT дисплей 5,7“ (640 x 480 пиксель) с LED-подсветкой
    Методы Режим EasyGo с автоматизированным управлением и оценкой измеренных результатов
    Режим Step by step для поддержки неопытных пользователей во время поиска кабельных повреждений
    Режим Expert с полным объемом функциональных и пользовательских возможностей рефлектометра. Пользователь может в этом режиме создавать собственное меню, содержащее до 20 функций.
    Входы один вход
    Режимы работы ARM, Decay и ICE
    Частота развертки 100 МГц
    Длительность импульса 50, 100, 200, 500 нс и 1, 2, 5, 10 мс
    Диапазон измерения 8 км, 64 км (для ICE и Decay только)
    Амплитуда импульса 35 В
    V/2 10 … 150 м/мс или футов/мс or NVP
    Y усиление 0 … 64 дБ
    Точность 0.1 %
    Разрешение 0.8 м (на 80 м/мс)
    Память >1000, USB
    Питание 110 В … 230 В ±15 %, 50 / 60 Гц, 50 ВА
    Батарея Встроенная LiFePo4 (12 В/3 ч)
    Время работы >2 ч от батареи
    Рабочая температура -20 °C … +50 °C
    Температура хранения -25 °C … +70 °C
    Размеры 270х245х125 мм
    Вес 6 кг
    Класс защиты IP 54 в соответствии с IEC 61140)

  • Комплект поставки T 3060

    Наименование Количество
    Однофазный рефлектометр T 3060 1
    Комплект кабелей к T 3060 1
    Сетевой кабель 1
