РИ-307USB СТРИЖ — импульсный USB-рефлектометр

Код товара: 25224

  • Назначение прибора РИ-307 USB СТРИЖ:

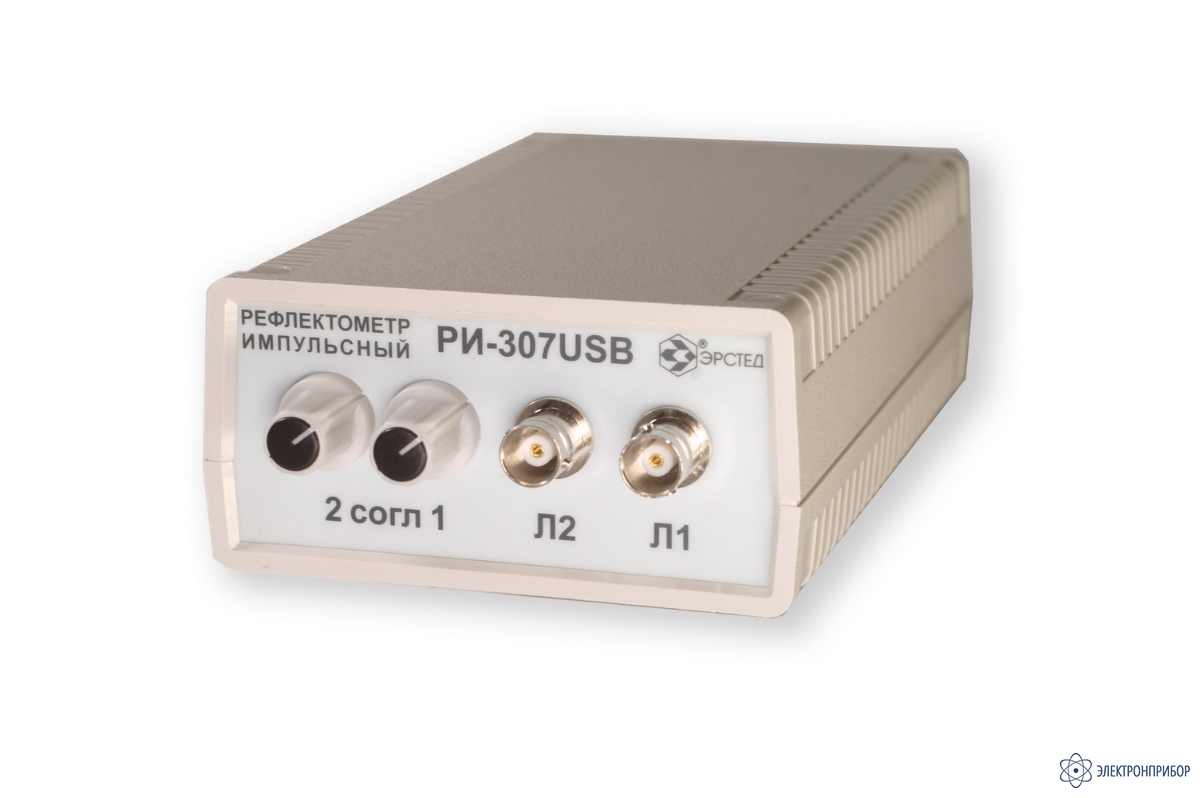

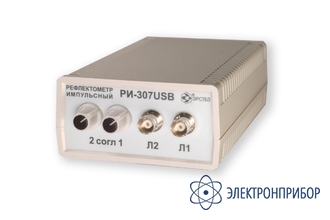

    Рефлектометр РИ-307 USB СТРИЖ является полным функциональным аналогом РИ-307 при существенно меньшей цене и  габаритах. Выполнен в виде компактного и легкого измерительного модуля, работающего под управлением персонального компьютера по USB-интерфейсу.

    Область применения прибора РИ-307 USB СТРИЖ:

    Двухканальный импульсный рефлектометр РИ-307USB СТРИЖ является малогабаритным кабельным локатором, предназначенным для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 25 до 600 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 64 км:

    • измерение длин кабелей;
    • измерение расстояний до неоднородностей волнового сопротивления или повреждения;
    • измерение коэффициента укорочения линии при известной ее длине;
    • определение характера повреждений.

    Особенности прибора РИ-307 USB СТРИЖ:

    Пользовательский интерфейс

    • прибор выполнен в виде лёгкого и компактного измерительного модуля подключаемого к копмпьютеру по USB-интерфейсу;
    • управление прибором осуществляется с копмпьютера с помощью мыши или клавиатуры;
    • рефлектограммы отображаются на дисплее копмпьютера.

    Измерение

    • два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии;
    • измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки;
    • расширенная сетка диапазонов (62,5 м - 64 км);
    • высокое разрешение – от 12,5 см;
    • режим «захват» для определения "мерцающих неоднородностей";
    • многократная лупа (x2 – x16);
    • два измерительных курсора;
    • цифровая установка параметров контролируемой линии и всех настроек прибора;
    • цифровая индикация расстояния до любого участка рефлектограммы;
    • цифровая индикация расстояния между любыми участками рефлектограммы.

    Память

    • рефлектограммы со всеми параметрами измерений сохраняются в память копмпьютера;
    • количество сохраняемых рефлектограмм ограничено только объёмом памяти копмпьютера;
    • высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам;
    • просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ";
    • дата и время измерения автоматически записываются в память вместе с рефлектограммой;
    • возможность задания названий рефлектограмм при сохранении;
    • автоматическое сохранение пользовательских настроек при выключении прибора.

    Сервисные режимы

    • режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
    • режим "СРАВНЕНИЕ" - возможность одновременного просмотра на дисплее прибора двух рефлектограмм, полученных с каналов измерения, и трех сохраненных в памяти;
    • режим "РАЗНОСТЬ" - поточечное вычитание данных с двух линий, позволяющий выявить только различия и ослабить коррелированные помехи;
    • режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
    • возможность редактирования и пополнения библиотеки коэффициентов укорочения;
    • режим "ЗАХВАТ" для выявления "мерцающих" неисправностей;
    • режим "БИТОСТЬ ПАР" - один канал работает только на передачу, второй - только на прием; позволяет выявить ошибки кроссировки кабельных пар;
    • подавление асинхронных (выбор усреднения от 1 до 128 реализаций) и синхронных (в режиме "РАЗНОСТЬ") помех.

    Интерфейс с ПК

    • прибор работает под управлением компьютера по USB интерфейсу;
    • комплектация дополнительным программным обеспечением IRView для архивации, анализа и печати отчётов о проведенных измерениях с примерами графиков рефлектограмм.

    Базовая версия программного обеспечения ver.1.1.5 рефлектометра РИ-307USB позволяет:

    • устанавливать рабочие параметры прибора РИ-307USB СТРИЖ
    • получать от прибора графики рефлектограмм и отображать их на дисплее ПК в режиме реального времени;
    • производить обработку результатов измерений;
    • сохранять результаты измерений на ПК.
    • сравнивать/вычитать рефлектограммы;
    • проводить курсорные измерения;
    • корректировать коэффициент укорочения, для более точного расчета расстояния;
    • детально изучать рефлектограммы сохранённые с максимальным разрешением;

    Расширенная версия программного обеспечения ver.1.1.5 рефлектометра РИ-307USB позволяет:

    • выводить на печать отчеты (рефлектограммы всех каналов со всеми измерительными параметрами);
    • автоматически рассчитывать расстояние до повреждений в линиях, составленных из разнородных кусков кабеля (с неодинаковыми коэффициентами укорочения);
    • использовать вместо коэффициента укорочения скорость распространения сигнала - V/2, как принято в зарубежных приборах;
    • просматривать одновременно всю линию и любой увеличенный её участок (функция второго экрана).

    Расширенная версия программного обеспечения заказывается отдельно. Цена - по запросу.

    Общее

    • питание от сменных аккумуляторов типа AA, не менее 8 часов непрерывной работы;
    • широкий диапазон рабочих температур: -20 °С ...+40 °С;
    • масса прибора с аккумуляторами не более 0.5 кг.

  • Технические характеристики прибора РИ-307 USB СТРИЖ:

    Параметр Значение
    Режимы измерения - измерение в реальном масштабе времени
    - усреднение (1 : 128 реализаций)
    Дисплей используется дисплей компьютера
    Дальность действия 0 м ... 64 км
    Шкалы по дальности 62,5м, 125 м, 250 м, 500 м, 1 км, 2 км, 4 км, 8 км, 16 км, 32 км, 64 км
    Длительность импульсов 10 нс ... 50 мкс
    Амплитуда импульсов не менее 10 В
    Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) 50.0 м/мкс ... 150.0 м/мкс
    (1.000 ... 3.000)
    Диапазон согласованных импедансов 25 ... 600 Ом
    Погрешность измерения расстояния не более 0,1% от диапазона
    Чувствительность Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ
    Подавление помех асинхронные: усредняющий фильтр (2...128 реализаций)
    синхронные: поточечное вычитание
    Емкость энергонезависимой памяти не менее 300 рефлектограмм
    не менее 500 КУ
    Интерфейс USB
    Программное обеспечение Комплект программного обеспечения для Windows 2000,XP: - управляющая программа РИ-307 USB;
    - дополнительное программное обеспечение IRView 4.0;
    - драйверы.
    Питание автономное - 4 аккумулятора типа АА 1.2 В
    Время непрерывной работы от автономного источника не менее 8 часов
    Габаритные размеры 175x95x47 мм
    Масса не более 0.5 кг

  • Комплект поставки РИ-307USB СТРИЖ

    Наименование Количество
    Импульсный рефлектометр РИ-307USB СТРИЖ 1
    Кабель USB для подключения к компьютеру длиной 5 м 1
    Шнуры подключения к кабелю 1
    Руководство по эксплуатации 1
    Диск с программным обеспечением 1
