Рефлектометры для силовых кабелей (измерители неоднородностей линий)

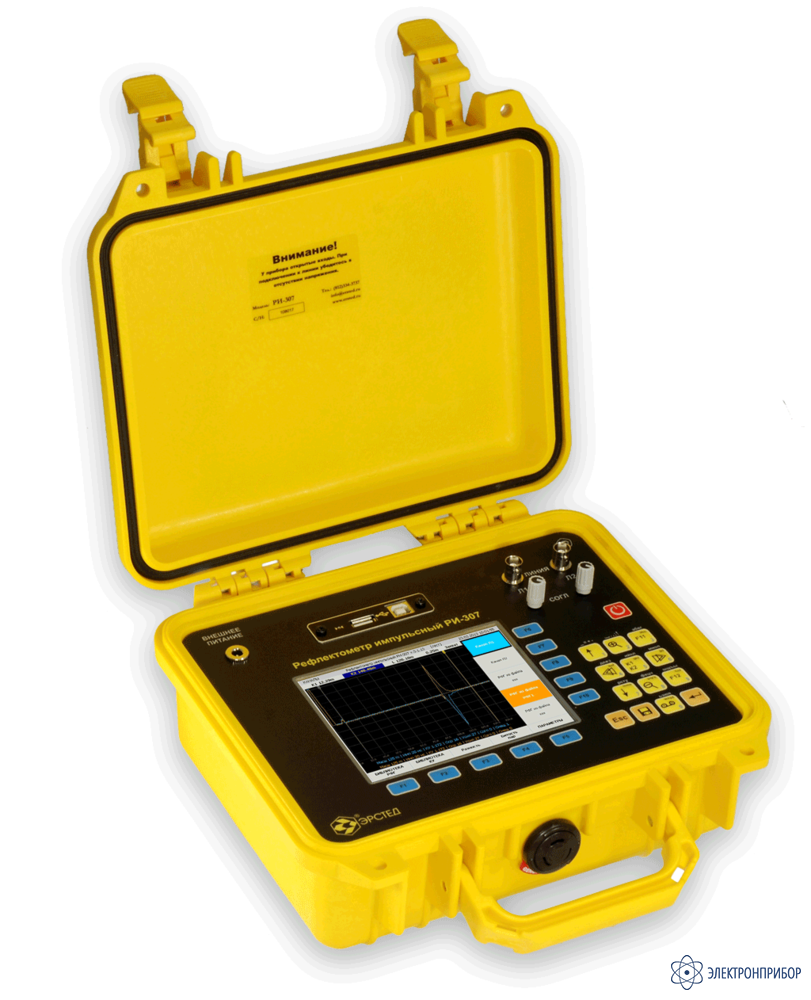

РИ-307 — рефлектометр импульсный

Код товара: 23351
  • 47831-11

    Область применения рефлектометра РИ-307:

    Двухканальный импульсный рефлектометр РИ-307 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-307 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 25 до 600 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 64 км:

    • Измерение длин кабелей;
    • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
    • Измерение коэффициента укорочения линии при известной ее длине.
    • Определение характера повреждений;
    • Запись в память и воспроизведение из нее не менее 300 рефлектограмм для последующей их обработки в стационарных условиях;
    • Отображение результатов измерений на цветном TFT дисплее с разрешающей способностью 640 х 480 точек.

    Пользовательский интерфейс:

    • Два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии;
    • Отображение рефлектограмм на цветном TFT дисплее с разрешающей способностью 640х480 точек;
    • Герметизированный корпус и клавиатура.

    Измерение:

    • Измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки;
    • Расширенная сетка диапазонов (62,5м - 64 км);
    • Высокое разрешение – от 12,5 см.
    • Режим «захват» для определения "мерцающих неоднородностей";
    • Многократная лупа (x2 – x16);
    • Два измерительных курсора;
    • Цифровая установка параметров контролируемой линии и всех настроек прибора;
    • Цифровая индикация расстояния до любого участка рефлектограммы;
    • Цифровая индикация расстояния между любыми участками рефлектограммы; память
    • Не менее 300 рефлектограмм со всеми параметрами измерения и примечаниями пользователя;
    • Высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам;
    • Просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ";
    • Встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
    • Возможность редактирования названия рефлектограммы в памяти прибора;
    • Автоматическое сохранение пользовательских настроек при выключении прибора.

    Сервисные режимы:

    • Режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
    • Режим "СРАВНЕНИЕ" - возможность одновременного просмотра на дисплее прибора двух рефлектограмм, полученных с каналов измерения, и трех сохраненных в памяти;
    • Режим "РАЗНОСТЬ" - поточечное вычитание данных с двух линий, позволяющий выявить только различия и ослабить коррелированные помехи;
    • Режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
    • Возможность редактирования и пополнения библиотеки коэффициентов укорочения (не менее 500);
    • Режим «ЗАХВАТ» для выявления "мерцающих" неисправностей;
    • Режим "БИТОСТЬ ПАР" - один канал работает только на передачу, второй - только на прием; позволяет выявить ошибки кроссировки кабельных пар;
    • Подавление асинхронных (выбор усреднения от 1 до 128 реализаций) и синхронных (в режиме "РАЗНОСТЬ") помех;
    • Расширенная клавиатура;
    • Выделенные функциональные клавиши для быстрого изменения параметров. интерфейс с ПК
    • Возможность сохранения всех результатов измерений на устройстве USB-Flash;
    • Комплектация программным обеспечением IRView переноса данных с устройства USB-Flash на ПК для архивации, анализа и печати отчётов о проведенных измерениях с примерами графиков рефлектограмм;
    • Возможность установки свежих версий внутреннего ПО прибора.

    Общая информация:

    • Питание от встроенного аккумулятора не менее 8 часов непрерывной работы с подсветкой или от сети переменного тока через поставляемый адаптер;
    • Широкий диапазон рабочих температур: -20 °С ...+40 °С;
    • Масса прибора с аккумулятором не более 2.5 кг.
