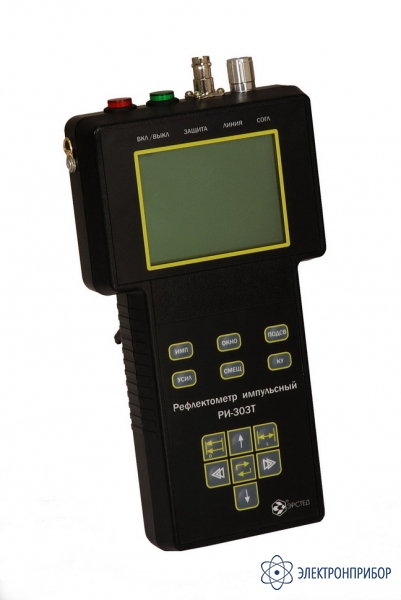

РИ-303ТМ СТРИЖ — компактный рефлектометр-тестер

Код товара: 25635

  • Описание компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:

    РИ-303ТМ СТРИЖ​ - оптимальное решение для оперативного поиска неисправностей в кабельных сетях – предельно простой в управлении и дешевый рефлектометр, имеющий встроенную защиту от напряжения в кабеле.

    РИ-303ТМ СТРИЖ имеет два существенных улучшения: добавлена возможность сохранения одной рефлектограммы в памяти прибора с целью сравнения ее с очередной рефлектограммой; значительно расширена входная полоса частот прибор, что позволяет уверенно работать на коротких участках и различать рядом расположенные неисправности на расстоянии между ними до 1,5 – 2 метров.

    Небольшие габариты и вес делают РИ-303ТМ СТРИЖ особенно удобным для работы в стесненных условиях кабельных колодцев. А высокие точностные характеристики позволяют эффективно применять его как в ближних, так и в дальних зонах.

    РИ-303ТМ СТРИЖ позволяет определять следующие основные повреждения в кабельных сетях:

    • Обрывы одной или нескольких жил;
    • Короткие замыкания и низкоомные дефекты (менее 10 кОм);
    • Дефектные пайки и муфты;
    • Неисправные усилители;
    • Наличие и место установки ответвителей;
    • Замокшие участки или участки с повышенной влажностью.

    Назначение компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:

    Рефлектометр-тестер РИ-303ТМ СТРИЖ​ предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

    • Измерение длин кабелей;
    • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
    • Измерение коэффициента укорочения линии при известной ее длине;
    • Определение характера повреждений.

    Область применения компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:

    Рефлектометр РИ-303ТМ СТРИЖ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

    • Силовые кабели (АСБ, ВВГ, СИП и другие);
    • Медножильные кабели связи (ТПП, МКС и другие);
    • Кабели сигнализации и управления (СБПЗАВпШп и другие);
    • Воздушные кабельные линии;
    • Компьютерные сети (СКС и другие);
    • Телевизионные и радиочастотные кабельные линии (РК-75 и другие);
    • Для определения длины кабеля при его производстве, складировании и торговле.

    Особенности компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:

    • Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
    • Измерение в реальном масштабе времени;
    • Максимальная дальность — до 4,8 км;
    • Высокое разрешение по дальности: 12.5 см на всём диапазоне измерений;
    • Подавление асинхронных помех;
    • Цифровая установка параметров контролируемых линий и всех настроек прибора;
    • Возможность детального рассмотрения любого участка рефлектограммы;
    • Цифровая индикация расстояния до любого участка рефлектограммы;
    • Цифровая индикация расстояния между любыми участками рефлектограммы;
    • Встроенная защита входа прибора по напряжению;
    • Сохранение рефлектограммы в энергонезависимую память прибора.

  • Технические характеристики рефлектометра РИ-303ТМ СТРИЖ:

    Параметр Значение
    Диапазон измерения расстояния (временной задержки) от 0 до 4800 м (от 0 до 4,8 мкс)
    Пределы допускаемой основной приведенной погрешности измерения расстояния (временной задержки) в поддиапазонах (окнах) 30 м, 60 м, 120 м, 240 м, 480 м, 960 м, 2400 м, 4800 м
    Пределы допускаемой дополнительной приведенной погрешности измерения расстояния (временной задержки) в диапазоне рабочих температур от минус 20 до плюс 40 °С ±0,42 % от конечного значения поддиапазона
    Пределы допускаемой относительной погрешности измерения коэффициента укорочения в пределах от 1 до 3 ± 0,84 %
    Инструментальная погрешность измерения расстояния ±0,84 % от конечного значения поддиапазона
    Диапазон согласованных сопротивлений от 30 Ом до 400 Ом
    Длительность зондирующего импульса от 10 нс до 10 мкс
    Амплитуда зондирующего импульса 10 В на согласованную нагрузку (20 В в режиме х/x)
    Чувствительность приемного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах (окнах) не хуже 1 мВ
    Диапазон перекрываемого затухания не менее 80 дБ
    Диапазон установки коэффициента укорочения от 1,00 до 3,00, с шагом 0,01
    Дисплей монохромный 3,8″ (320х240 пикселей)
    Время установления рабочего режима не более 30 сек
    Время непрерывной работы от аккумулятора не менее 8 часов
    Диапазон рабочих температур от -20 °С до +40 °С
    Габаритные размеры 230х130х50 мм
    Масса прибора с аккумуляторной батареей не более 0,5 кг

  • Комплект поставки РИ-303ТМ СТРИЖ

    № Наименование Количество
    1 Рефлектометр импульсный РИ-303ТМ СТРИЖ 1
    2 Кабель соединительный 1
    3 Аккумулятор Ni-Mh типоразмера АА 1,2 В 2700 А*ч 4
    4 Зарядное устройство 1
    5 Ремень для переноски 1
    6 Руководство по эксплуатации 1
