Рефлектометры для силовых кабелей (измерители неоднородностей линий)

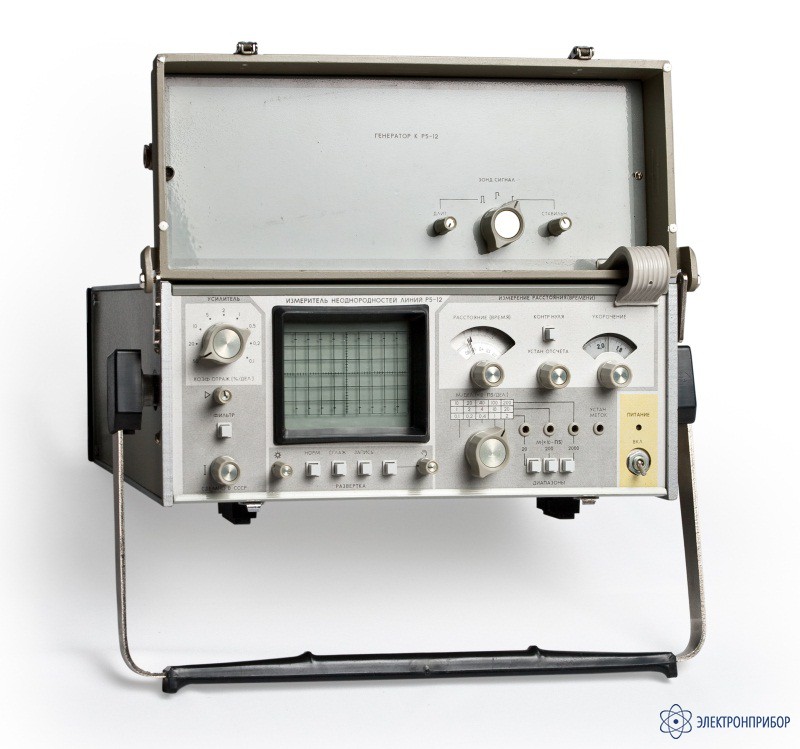

Р5-12 — измеритель неоднородностей линий

Код товара: 20062
  • 8930-88

    • Гарантия

      1 год

    • Госреестр СИ РФ

      8930-88

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

    Назначение

    Измеритель неоднородности линий Р5-12 предназначен для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.

    Прибор Р5-12 может использоваться в полевых и лабораторных условиях для измерений на поврежденных линиях и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длин и симметрирования по временной задержке с большой точностью.

    Принцип действия прибора Р5-12 основан на методе импульсной рефлектометрии -современном методе исследования распределенных систем, позволяющем наблюдать одновременно все неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности.

    Основными достоинствами метода являются наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в Омах, Генри, Фарадах.

    Современные измерители параметров неоднородностей линий передач пикосекундного диапазона отличаются высокой разрешающей способностью по расстоянию, составляющей единицы сантиметров (для линий с воздушным заполнением).

  • Технические характеристики измерителя неоднородности линий Р5-12:

    Параметр Значение
    Диапазон измерения расстояния (на всю шкалу) от 1 до 2000 м
    Максимальная разрешающая способность 0,09 м
    Время нарастания переходной характеристики 0,9 нс
    Длительность зондирующих сигналов, мкс (форма импульса) 0,005-0,4 (видеоимпульс, перепад)
    Масса 9 кг
    Габариты 120х304х390 мм

  • Рекомендуемые замены Р5-12
