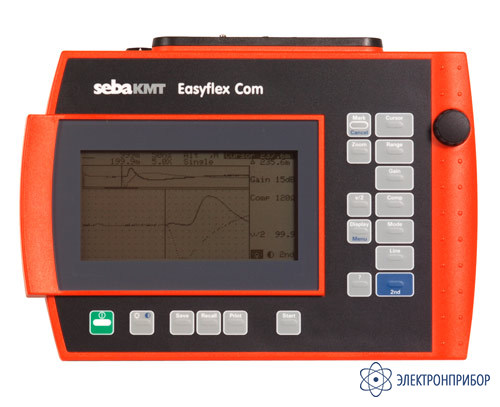

Easyflex COM — рефлектометр

Код товара: 25831

  • Назначение рефлектометра Easyflex COM:

    Компактный и надежный рефлектометрический измерительный прибор для локализации мест повреждения в медных кабелях связи, а также сигнальных и силовых кабелях. Прибор отличается высоким уровнем разрешающей способности (2,5 см) в близких и средних диапазонах.

    Простота в использовании и применение новейших технологий позволяют даже неподготовленному пользователю за короткое время находить место неисправности в кабеле.

    Для локализации места повреждения методом отражения в кабель посылаются импульсы. Они распространяются по кабелю и отражаются от места повреждения. По величине и форме отраженного сигнала можно определить вид дефекта.

    Особенности рефлектометра Easyflex COM:

    • Высокая разрешающая способность - 2,5 см в диапазоне 50 м
    • Простое управление с помощью меню и подсказок
    • Наглядная оценка рефлектограмм, которые одновременно появляются на дисплее как общая картина в разных масштабах (split-screen)
    • Большой ЖК-дисплей с подсветкой
    • Однократные измерения, длительные измерения и определение средней величины
    • Максимальная входная перегрузка по напряжению - 250 В
    • Встроенная память на 16 рефлектограмм
    • Последовательный порт для принтера и ПК
    • Рефлектограммы с ПК можно перенести в память прибора
    • Прочный брызгозащищенный корпус для применения в полевых условиях.

  • Технические характеристики рефлектометра Easyflex COM:

    Параметр Значения
    Диапазон измерения 50 м ... 15000 м
    Ширина импульсов 5; 10; 20; 50; 200; 750 нс
    Максимальное разрешение 2,5 см
    Точность ± 0,1 % измерит. диапазона
    ± 0,1 % актуального разрешения
    Укорочение 30 ... 150 м/мкс
    Фактор NVP 0,200 ... 0,9999
    Динамика 90 дБ
    Дисплей 256 х 128 пикселей
    Амплитуда импульса 10 В на 120 Ом
    Внутренний имитатор 40 ... 200 Ом
    Питание внутреннее - NiMH-аккумулятор
    внешнее - 220 В перем. тока или 11...15 В пост. тока
    Исполнение корпуса IP55
    Габаритные размеры 260 x 176 x 70 мм
    Вес 1,5 кг
    Рабочая температура минус 10...+50 °С

  • Комплект поставки Easyflex COM

    Наименование Количество
    Рефлектометр Easyflex 1
    Транспортная сумка 1
    Комплект кабелей 2
    Зарядное устройство 1
    Сменный аккумулятор 7,2 В / 1,7 Ач NiMH 1
    Руководство по эксплуатации 1
