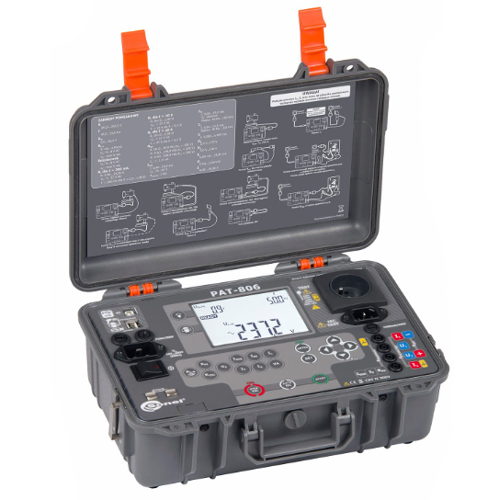

PAT-806 — система контроля токов утечки и параметров безопасности электрических приборов

Код товара: 56032
    • Гарантия

      36 месяцев

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUPAT806

    Назначение и область применения системы контроля токов утечки и параметров безопасности электрических приборов PAT-806:

    PAT-806 – цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, электрическая печь).

    Основным критерием данного прибора, что непосредственно его отличает от других моделей серии PAT, является возможность диагностировать техническое состояние сварочного оборудования и их соответствия требованиям ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»

    Функциональные возможности системы контроля токов утечки и параметров безопасности электрических приборов PAT-806:

    • измерение напряжения L-N и частоты сети; измерение напряжения UNOM сварочного оборудования без нагрузки;
    • проверка сопротивления цепи L-N;
    • измерение полной S мощности и потребляемого электрооборудованием тока I;
    • измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В;
    • измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 А;
    • измерения токов утечки: замещения ISB – измерение малым напряжением 25 В…50 В с сопротивлением измерительной цепи 2 кОм; прикосновения IT;
    • в защитном проводнике IPE;
    • дифференциальный ΔIУТ – ограниченный разностью токов между L и N;
    • в цепях сварочного аппарата
    • проверка целостности предохранителей питающей цепи;
    • тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
    • программируемый автоматический режим измерения;
    • сохранение результатов в память и передача данных на ПК;
    • совместим с ПО «SONEL Reader», «Sonel PAT+».
  • Технические характеристики системы контроля токов утечки и параметров безопасности электрических приборов PAT-806:

    Диапазон Разрешение Основная погрешность
    Измерение напряжения сети
    187,0…265,0 В 0,1 В ±(2% и. в. + 2 е. м. р.)
    Измерение напряжения между L и N сети питания измерителя.
    Измерение частоты сети
    45,0…55,0 Гц 0,1 Гц ± (2 % и.в. + 2 е.м.р)
    Измерение частоты сетевого напряжения питания измерителя.
    Измерение напряжения PE сети
    0…59,9 В 0,1 В ± (2 % и.в. + 2 е.м.р)
    * для U < 5 В погрешность не определена.
    Измерение напряжения между PE и N сети питания прибора.
    Измерение сопротивления цепи L-N
    0…999 Ом 1 Ом ± (5 % и.в. + 5 е.м.р)
    1,00…4,99 кОм 0,01 кОм
    Напряжение измерения: 4 В…8 В переменного тока;
    Ток короткого замыкания: максимально 5 мA.
    Параметр Значение
    Проверка предохранителя
    Напряжение измерения 4 В…8 В переменного тока
    Ток проверки максимально 5 мA
    Диапазон Разрешение Основная погрешность
    Измерение сопротивления провода заземления I=200мA (только I класс защиты)
    0,00 Ом...0,99 Ом 0,01 Ом ± (4% и.в. + 2 е.м.р)
    1,00 Ом...19,99 Ом ± (4% и.в. + 3 е.м.р)
    Параметр Значение
    Напряжение на выходе без нагрузки 4 В…12 В переменного тока
    Ток измерения ≥200 мA для R = 0,2 Ом…1,99 Ом;
    Регулируемый верхний предел в диапазоне 10 мОм …1,99 Ом с разрешением 0,01 Ом;
    Регулируемое время измерения 1 сек…60 сек. разрешением 1 сек. и положение Cont (непрерывное измерений) вместо 0
    Диапазон Разрешение Основная погрешность
    Измерение сопротивления провода заземления I=10A (только I класс защиты)
    0 мОм...999 мОм 1мОм ± (3% и.в. + 4 е.м.р)
    1,00 Ом...1,99 Ом 0,01 Ом ± (3% и.в. + 40 е.м.р)*
    * для двухпроводного измерения.
    Параметр Значение
    Напряжение на выходе без нагрузки <12 В переменного тока
    Ток измерения ≥10 A для R ≤ 0,5 Ом
    Регулируемый верхний предел в диапазоне 10 мОм …1,99 Ом с разрешением 0,01 Ом;
    Регулируемое время измерения 1 сек…60 сек. разрешением 1 сек.
    Диапазон Разрешение Основная погрешность
    Измерение сопротивления провода заземления I=25A (только I класс защиты)
    0 мОм...999 мОм 1 мОм ± (3% и.в. + 4 е.м.р)
    1,00 Ом...1,99 Ом 0,01 Ом ± (3% и.в. + 40 е.м.р)*
    * для двухпроводного измерения.
    Параметр Значение
    Напряжение на выходе без нагрузки <12 В переменного тока
    Ток измерения ≥25 A для R ≤ 0,2 Ом
    Регулируемый верхний предел в диапазоне 10 мОм …1,99 Ом с разрешением 0,01 Ом
    Регулируемое время измерения 1 сек…60 сек. разрешением 1 сек.
    Диапазон Разрешение Основная погрешность
    Измерение сопротивления изоляции напряжением 100 В
    Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 100 В: 100 кОм…99,9 МОм
    0 кОм...1999 кОм 1 Ом ± (5 % и.в. + 8 е.м.р)
    2,00 МОм...19,99 МОм 0,01 МОм
    20,0 МОм...99,9 МОм 0,1 МОм
    Для R < 50 кОм погрешность не определена.
    Параметр Значение
    Точность опорного напряжения (Robc [Ом] ≥ 1000*UN [В]) от -0 до +30% и.в.
    Номинальный ток минимально 1 мА…1,4 мA
    Регулируемый нижний предел в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
    Изменяемое время измерения Cont (непрерывное измерение), 4 сек…3 мин с разрешением 1 сек.
    Обнаружение опасного напряжения до начала измерения
    Разрядка объекта после измерения
    Примечание: Для R < 50 кОм погрешность не определена.
    Диапазон Разрешение Основная погрешность
    Измерение сопротивления изоляции напряжением 250В
    Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 250 В: 250 кОм…199,9 МОм
    0 кОм...1999 кОм 1 кОм ± (5 % и.в. + 8 е.м.р)
    2,00 МОм...19,99 МОм 0,01 МОм
    20,0 МОм...199,9 МОм 0,1 МОм
    Для R < 50 кОм погрешность не определена.
    Параметр Значение
    Точность задания напряжения (Robc [Ом] ≥ 1000*UN [В]) от -0 до +30% и.в.
    Номинальный ток минимально 1 мА…1,4 мA
    Регулируемый нижний предел в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
    Изменяемое время измерения Cont (непрерывное измерение), 4 сек…3 мин с разрешением 1 сек.
    Обнаружение опасного напряжения до начала измерения
    Разрядка объекта после измерения
    Примечание: Для R < 50 кОм погрешность не определена.
    Диапазон Разрешение Основная погрешность
    Измерение сопротивления изоляции напряжением 500В
    Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 500 В: 500 кОм…599,9 MОм
    0 кОм...1999 кОм 1 кОм ± (5 % и.в. + 8 е.м.р)
    2,00 МОм...19,99 МОм 0,01 МОм
    20,0 МОм...599,9 МОм 0,1 МОм
    Для R < 50 кОм погрешность не определена.
    Параметр Значение
    Точность опорного напряжения (Robc [Ом] ≥ 1000*UN [В]) от -0 до +30% и.в.
    Номинальный ток минимально 1 мА…1,4 мA
    Регулируемый нижний предел в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
    Изменяемое время измерения Cont (непрерывное измерение), 4 сек…3 мин с разрешением 1 сек.
    Обнаружение опасного напряжения до начала измерения
    Разрядка объекта после измерения
    Диапазон Разрешение Основная погрешность
    Измерение замещённого тока утечки
    0,00 мА...3,99 мA 0,01 мA ± (5% и.в. + 2 е.м.р)
    4,0 мА...19,9 мA 0,1 мA
    Параметр Значение
    Напряжение размыкания 25 В…50 В
    Внутреннее сопротивление проверяемого оборудования 2кОм ± 20%
    Регулируемый верхний предел в диапазоне 0,01 мА…9,9 мA разрешение 0,01 мA/0,1 мA
    Регулировка времени измерения в диапазоне Cont, 4 сек…60 сек. с разрешением 1 сек.
    Диапазон Разрешение Основная погрешность
    Измерение тока утечки защитного проводника
    0,00 мА...3,99 мA 0,01 мA ± (5 % и.в. + 2 е.м.р)
    4,0 мА...19,9 мA 0,01 мA
    Параметр Значение
    Напряжение измерения сетевое
    Полоса частот измерения тока 40 Гц…100 кГц
    Погрешность, связанная с измерением в полосе частот до 100 кГц не должна превышать ±3 дБ для 100 кГц
    Регулируемый верхний предел в диапазоне 0,01 мА…9,9 мA, разрешение 0,01 мA/0,1 мA
    Регулировка времени измерения в диапазоне Cont, 4 сек…60 сек. с разрешением 1 сек.
    Диапазон Разрешение Основная погрешность
    Измерение дифференциального тока утечки
    0...3,99 мА 0,01 мА ± (5 % и.в. + 2 е.м.р)
    4,0...19,9 мА 0,1 мА
    Параметр Значение
    Полоса частот измерения тока 20 Гц…100 кГц
    Погрешность, связанная с измерением в полосе частот до 100 кГц не должна превышать ± 3 дБ для 100 кГц
    Регулируемый верхний предел в диапазоне 0,01…9,9 мA с разрешением 0,01/0,1 мA
    Установка времени измерения в диапазоне 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение
    Диапазон Разрешение Основная погрешность
    Измерение тока утечки при прикосновении
    0...4,999 мА 0,001 мА ± (5 % и.в. + 3 е.м.р)
    Параметр Значение
    Диапазон измерения тока согласно используемой измерительной системе с откорректированным током прикосновения, моделирующей восприимчивость и реакцию человека, в соответствии с ГОСТ Р МЭК 60990-2010 «Методы измерения тока прикосновения и тока защитного проводника.»
    Регулируемый верхний предел в диапазоне 0,01…1,99 мА с разрешением 0,01 мА
    Установка времени измерения в диапазоне 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение
    Диапазон Разрешение Основная погрешность
    Измерение полной мощности S
    0...999 ВA 1 ВA ± (5 % и.в. + 3 е.м.р)
    1…3,99 кВA 0,01 кВA
    Параметр Значение
    Установка времени измерения в диапазоне 1…60 сек. с шагом 1 сек
    Диапазон Разрешение Основная погрешность
    Измерение потребляемого тока
    0...15,99 A 0,01 A ± (2 % и.в. + 3 е.м.р)
    Параметр Значение
    Установка времени измерения в диапазоне 1…60 сек. с шагом 1 сек
    Диапазон Разрешение Основная погрешность
    Измерение номинального напряжения сварочного оборудования без нагрузки UO
    Измерение действующего значения напряжения UR (RMS)
    5,0...170,0 В 0,1 В ± (2,5 % и.в. + 5 е.м.р)
    Параметр Значение
    Регулируемый верхний предел в диапазоне 5,0…170,0 В с разрешением 1 В
    Измерение пикового напряжения UP
    5,0...240,0 В 0,1 В ± (2,5 % и.в. + 5 е.м.р)
    Параметр Значение
    Регулируемый верхний предел в диапазоне 5,0…240,0 В с разрешением 1 В
    Диапазон Разрешение Основная погрешность
    Измерение тока утечки сварочной цепи IL
    0...14,99 мА 0,01 В ± (5 % и.в. + 2 е.м.р)
    Параметр Значение
    Диапазон измерения тока согласно используемой измерительной системе в соответствии с ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»
    Регулируемый верхний предел в диапазоне 0,1…14,9 мА с разрешением 0,1 мА
    Регулируемое время измерения в диапазоне 6…60 сек. с шагом 1 сек
    Параметр Значение
    Общие характеристики
    Категория электробезопасности CAT II / 300 В
    Диапазон рабочих температур 0…40 °C
    Диапазон температур при хранении -20…70 °C
    Влажность 20…80 %
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP40
    Ток нагрузки максимальный 16 А (230 В)
    Память результатов измерения 990 ячеек
    Интерфейс USB
    Дисплей ЖКИ
    Высота над уровнем моря ˂ 2000 м
    Изоляция Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
    Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005)
    Размеры 330 x 235 x 120 мм
    Масса около 5,0 кг

    Примечание:
    Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
    Сокращение «е.м.р.» означает - единица младшего разряда.

  • Комплект поставки PAT-806

    Наименование Описание Фото Количество Индекс

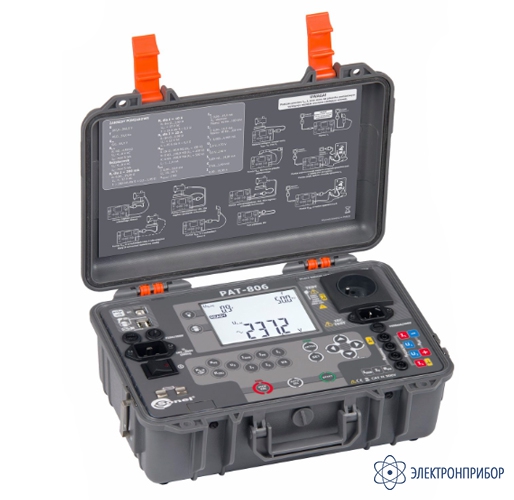

    1 PAT-806 - система контроля токов утечки и параметров безопасности электрических приборов Цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, электрическая печь). 1 WMRUPAT806

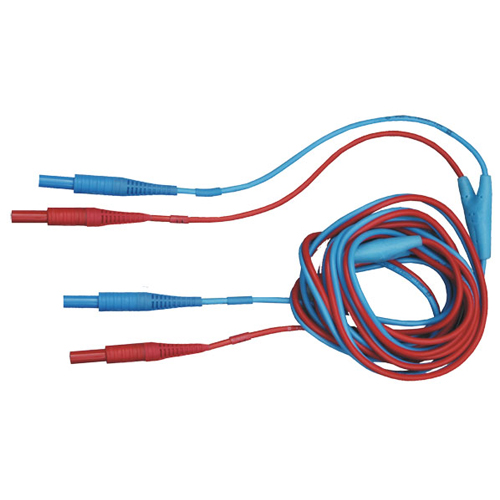

    2 Двухжильный провод 1,2м (10/25 A) U2/I2 Используется для проведения измерений прибором. 1 WAPRZ1X2DZBB2
    3 Зажим «Крокодил» изолированный Кельвина К06 Используется для подключения приборов к объекту измерения по 4-х полюсной схем, которое осуществляется проводниками через два стандартных разъема типа «банан»: первый – токовый, второй – потенциальный. Зажим оснащен мощной пружиной, которая позволяет минимизировать контактное сопротивление и повысить точность и стабильность результатов измерения. Максимальный диаметр захвата – 35 мм. 1 WAKROKELK06
    4 Зажим «Крокодил» изолированный черный K03 Предназначен для непосредственного соединения измерительных проводов прибора с измеряемыми объектами. 1 WAKROBL30K03

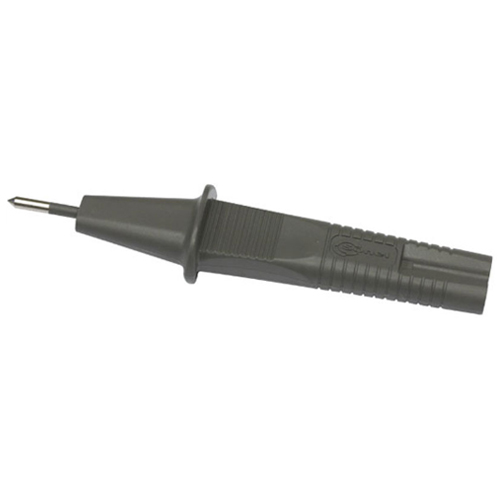

    5 Зонд Кельвина одноконтактный Предназначен для проведения измерений параметров электрических цепей четырехполюсным методом. 1 WASONSPGB1
    6 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
    7 Предохранитель 0314 015.VXP 15A 250VAC 6.3x32мм Littlefuse Используется для работы с прибором PAT-806. 2 WAPOZB15PAT
    8 Провод измерительный 1,2 м с разъёмами «банан» чёрный Предназначен для проведения измерений до 1000 В. 2 WAPRZ1X2BLBB
    9 Провод питания Используется для работы с прибором PAT-806. 1 WAPRZZAS1
    10 Футляр L5 Футляр для переноски прибора и аксессуаров. 1 WAFUTL5
    11 Руководство по эксплуатации 1
    12 Паспорт 1
