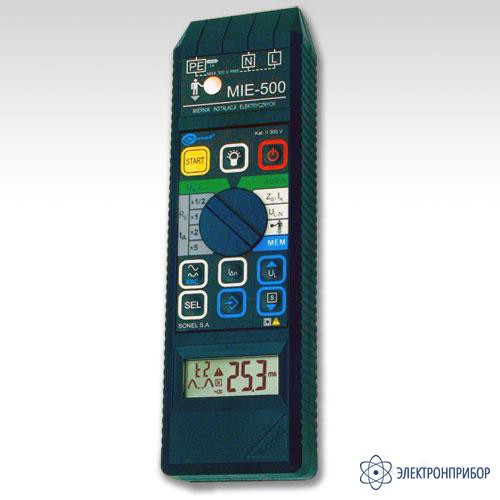

MIE-500 — измеритель параметров электробезопасности электроустановок

Код товара: 20213
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      26859-04

    • Производитель

      Sonel, Польша

    Назначение и область применения:

    Прибор MIE-500 предназначен для электромонтажников и энергетических служб предприятий, выполняющих большое количество измерений. Удобство MIE-500 - в его многофункциональности. Можно использовать один прибор для контроля параметров работы всех видов защит. Прибор применяется в сетях системы с номинальным напряжением 220В.

    Основные характеристики прибора MIE-500:

    • измерение полного сопротивления петли "фаза-нуль";
    • вычисление значения ожидаемого тока короткого замыкания;
    • быстрая проверка целостности и правильности подключения нулевых проводников;
    • измерение сопротивления заземляющих устройств;
    • измерение напряжения прикосновения;
    • измерение параметров устройств защитного отключения (УЗО) типа АС и А;
    • создаваемый ток утечки, выбранный Пользователем:
    • синусоидальный (старт с положительного либо отрицательного полупериода);
    • постоянный пульсирующий (положительный или отрицательный);
    • измерение параметров отключения устройств защитного отключения обычного или селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
    • измерение времени отключения УЗО при токах, равных 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
    • выбор уровня безопасного напряжения прикосновения 25 или 50 В, а для УЗО селективного типа - 12,5 В;
    • память 500 результатов измерений;
    • передача данных в компьютер.
  • Основные технические характеристики измерителя MIE-500:

    Измерение времени отключения УЗО (tA)
    Диапазон измерения согласно IEC 61557 - от 0 мс до наибольшего значения

    Тип выключателя Установленная кратность Диапазон отображения Разрешение Основная погрешность
    Общего типа 0,5 IΔn 0 ... 200 мс 1 мс ± (2% и. в. + 1 ед. мл. разряда)
    1 IΔn
    2 IΔn 0 ... 150 мс
    5 IΔn 0 ... 40 мс
    Селективного 0,5 IΔn 0 ... 500 мс
    1 IΔn
    2 IΔn 0 ... 200 мс
    5 IΔn 0 ... 150 мс

    Измерение тока отключения УЗО (IA)
    1) для синусоидального дифференциального тока (IA)
    Диапазон измерения согласно IEC 61557 - (0,3...1,0) IΔn

    Выбранный номинальный ток выключателя Диапазон Разрешение Ток измерения Основная погрешность
    10 мА 3,3 ... 10 мА 0,1 мА 0,3 x IΔn...1,0 x IΔn 5% IΔn
    30 мА 9,0 ... 30,0 мА
    100 мА 33 ... 100 мА 1 мА
    300 мА 90 ... 300 мА
    500 мА 150 ... 500 мА

    2) для дифференциального постоянного пульсирующего тока (IA)

    Выбранный номинальный ток выключателя Диапазон Разрешение Ток измерения Основная погрешность
    10 мА 4 ... 20 мА 0,1 мА 0,4 x IΔn...2,0 x IΔn ±10% IΔn
    30 мА 12 ... 42 мА 0,4 x IΔn...1,4 x IΔn ±7% IΔn
    100 мА 40 ... 140 мА 1 мА
    300 мА 120 ... 420 мА

    Измерение напряжения прикосновения (UB)
    Диапазон измерения согласно IEC 61557 - 10 ... 50 В

    Выбранный номинальный ток выключателя Диапазон Разрешение Ток измерения Основная погрешность
    10 мА 0 ... 50 В 0,1 В 4 мА ± (0...10% и. в. + 5 ед. мл. разряда)
    30 мА 12 мА
    100 мА 40 мА ± (0...4% и. в. + 5 ед. мл. разряда)
    300 мА 120 мА
    500 мА 200 мА

    Измерение полного сопротивления петли короткого замыкания (Zs)

    Диапазон изменения Разрешение Основная погрешность
    0,00 ... 9,99 Ом 0,01 Ом ± (2% и. в. + 3 ед. мл. разряда)
    10,0 ... 99,0 Ом 0,1 Ом
    100 ... 200 Ом 1 Ом ± (3% и. в. + 3 ед. мл. разряда)

    Вычисление тока короткого замыкания (Iк)

    Диапазон отображения Разрешение Основная погрешность
    1,15 ... 9,99 А 0,01 А Определяется по основной погрешности полного сопротивления петли короткого замыкания
    10,0 ... 99,0 А 0,1 А
    100 ... 999 А 1 А
    1,00 ... 9,99 кА 10 А
    10 ... 22,0 кА 100 А

    Дополнительные технические характеристики измерителя MIE-500:

    Наименование параметра Значение
    Габариты (Ш x В x Г) 230 х 67 х 35 мм
    Масса 0,4 кг
    Дисплей жидкокристаллический, 3 цифры высотой 14мм
    Питание измерителя два элемента питания LR6 (размер AA), алкалиновые
    Температурный диапазон 0 ... +40°C
    Температура хранения -20 ... +60°C
    Диапазон напряжений, при которых выполняются измерения УЗО и петли короткого замыкания 187 ... 250 В
    Номинальная частота сети 50 Гц
    Время до самовыключения 2 мин. (в режиме AUTO 3 мин.)
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP40
    Стандарт качества разработка, проект и производство согласно ISO 9001
  • Комплект поставки MIE-500

    Наименование Количество
    Прибор 1
    Руководство по эксплуатации 1
    Элемент питания алкалиновый SONEL 1,5V AA LR6 4 шт./упак. 1
    Футляр M1 1
    Провод измерительный 1,2м с разъёмами "банан" чёрный 1
    Провод измерительный 1,2м с разъемами "банан" желтый 1
    Кабель с сетевой вилкой UNI-SCHUKO (MRP-XXX, MIE-500) 1
    Зонд острый с разъемом "банан" черный 1
    Зонд острый с разъемом "банан" желтый 1
    Зажим "Крокодил" изолированный черный K01 1
  • Дополнительная комплектация MIE-500
