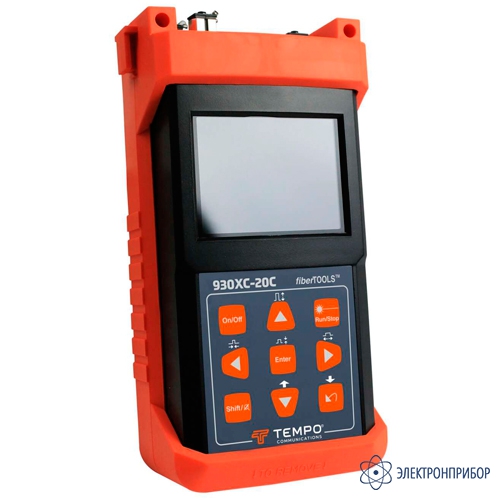

Tempo 930XC-20C-APC-FC — оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/FC

Код товара: 69965
  • 82279-21
    Оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, apc/fc Tempo 930XC-20C-APC-FC Оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, apc/fc Tempo 930XC-20C-APC-FC Оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, apc/fc Tempo 930XC-20C-APC-FC
    Является модификацией Tempo 930XC

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      82279-21 до 19.07.2026

    • Производитель

      Tempo Communications, США

    • Артикул

      GT-930XC-20C-APC-FC

    Описание оптического рефлектометра (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/FC Tempo 930XC-20C-APC-FC:

    Tempo 930XC-20C-APC-FC - оптический рефлектометр с функцией тестера и визуализатора повреждений. Это универсальный прибор для диагностики оптической магистрали (до 160 км) и городской сети. Причем оборудование, входящее в состав Tempo 930XC-20C-APC-FC способно провести детальный анализ вносимых и возвратных потерь в любой точке оптического волокна, а также дать комплексную оценку состоянию оптической линии.

    При помощи встроенного измерителя мощности, 930XC-20C способен отличить активное волокно от «темного», а мощный источник красного света позволит локализовать макроизгибы волокна в сплайс-кассете и легко идентифицировать необходимое волокно на удаленном конце.

    В рефлектометре Tempo 930XC-20C удачно совмещены достоинства прибора для полевых измерений и глубокого анализа рефлектограмм в офисе.

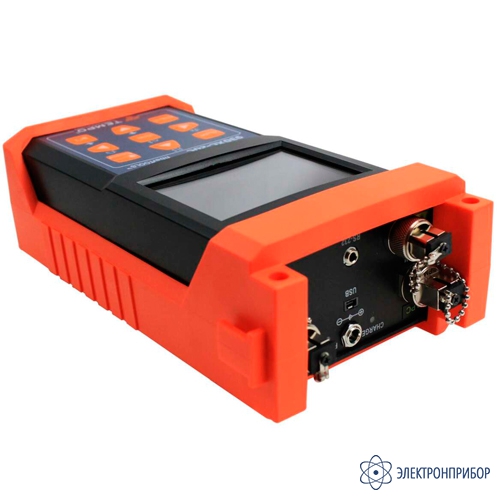

    Так, для работы «в поле» Tempo 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а всепогодное и эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды. Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Tempo 930XC-20C на протяжении полного рабочего дня.

    Для детального анализа рефлектограммы в условиях офиса используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.

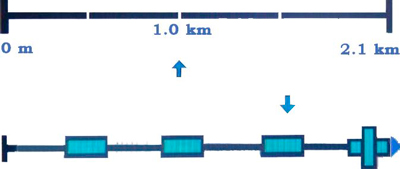

    Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.

    Основные функции оптического рефлектометра (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/FC Tempo 930XC-20C-APC-FC:

    • Приемка оптического кабеля (измерение погонного затухания оптического кабеля);
    • Паспортизация ВОЛС:
      • Измерение вносимых потерь на:
        - Неразъемных (сварных) соединениях;
        - Разъемных (коннекторных) соединениях;
        - Сплиттерах;
        - Линейных участках ВОЛС;
        - Интегральная оценка вносимых потерь линии, включая первый и последний коннектор;
      • Анализ отражений на разъемах;
    • Диагностика и локализация повреждений:
      • Некачественное сварное соединение;
      • Некачественный или грязный коннектор;
      • Недопустимый радиус изгиба оптического волокна в сплайс-кассете;
      • Обрыв кабеля;
      • Трещина в оптическом волокне.
    • Идентификация оптических волокон (красный свет);
    • Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет);
    • Генерация отчета об измерениях.

  • Технические характеристики оптического рефлектометра (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/FC Tempo 930XC-20C-APC-FC:

    Параметр Значение
    Рефлектометр
    Рабочая длина волны, нм 1310/1550
    Динамический диапазон, дБ 33
    Мертвая зона по событиям, м (при использовании импульса 30 нс) 10
    Мертвая зона по затуханию, м (при использовании импульса 30 нс) 50
    Ширина импульса 5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс
    Диапазон, км 0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240
    Время усреднения 15сек, 30сек, 1мин, 2мин, 3мин
    Погрешность по расстоянию +/-(1м + 0,00005*диапазон + погрешность квантования)
    Тип коннектора FC
    Тип полировки коннектора PC
    Погрешность измерения отражений +/- 4дБ
    Погрешность измерения потерь +/- 0,05дБ/дБ
    Внутренняя память 1 000 рефлектограмм

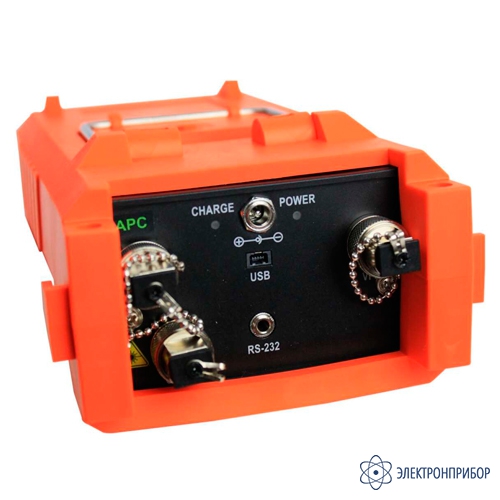

    Интерфейсы для связи с ПК RS-232/USB
    Программное обеспечение Version 3.2
    Формат данных BelCore GR196, CE, FCC, UL, RoHS, WEEE
    Визуализатор повреждений (источник красного света)
    Рабочая длина волны, нм 650
    Мощность 3мВт (5дБм)
    Измеритель оптической мощности
    Тип источника InGaAs
    Калиброванные длины волн, нм 850, 1300, 1310, 1490, 1550, 1625
    Диапазон измеряемой мощности От +6 до -70dBm (от +6 до -60dBm для 850nm)
    Разрешение, дБ 0,01
    Идентификация модулированного сигнала, кГц 1; 2
    Лазерный источник излучения
    Рабочие длины волн, нм 1310/1550
    Мощность сигнала -7 дБм
    Общие характеристики
    Питание AC адаптер & NiMh аккумулятор
    Время работы от аккумулятора 8 часов измерений или 20 часов в режиме ожидания
    Температура эксплуатации От -10 до +50 градусов Цельсия
    Температура хранения От -20 до +60 градусов Цельсия
    Влажность От 0 до 95% (без конденсации)
    Габариты,мм 196 х 100 х 64
    Вес, кг 0,87

    Сравнительные характеристики модификаций оптического рефлектометра Tempo 930XC:

    Модификация Рабочие длины волн Динамический диапазон Тип коннектора Тип полировки
    Tempo 930XC-20C-UPC-FC 1310/1550нм 33 дБ FC UPC
    Tempo 930XC-20C-UPC-SC 1310/1550нм 33 дБ SC UPC
    Tempo 930XC-20C-UPC-ST 1310/1550нм 33 дБ ST UPC
    Tempo 930XC-20C-APC-FC 1310/1550 нм 33 дБ FC APC
    Tempo 930XC-20C-APC-SC 1310/1550 нм 33 дБ SC APC
    Greenlee 930XC-30F-UPC-FC 1310/1550/1625 нм 36/35/35 дБ FC UPC
    Tempo 930XC-30F-UPC-SC 1310/1550/1625 нм 36/35/35 дБ SC UPC
    Tempo 930XC-30F-UPC-ST 1310/1550/1625 нм 36/35/35 дБ ST UPC
    Tempo 930XC-30F-APC-FC 1310/1550/1625 нм 36/35/35 дБ FC APC
    Tempo 930XC-30F-APC-SC 1310/1550/1625 нм 36/35/35 дБ SC APC

  • Комплект поставки Tempo 930XC-20C-APC-FC

    № Наименование Количество
    1 Оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/SC Tempo 930XC-20C-APC-FC 1
