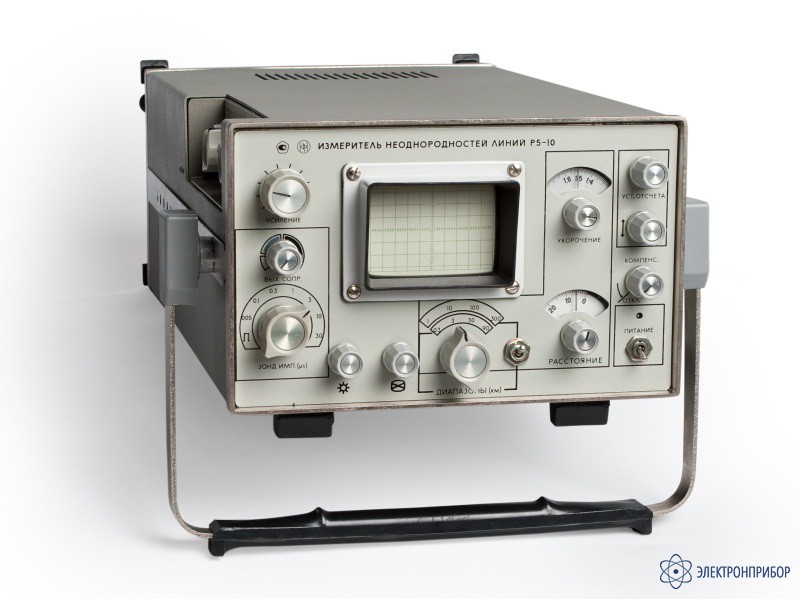

Р5-10 — измеритель неоднородностей линий

Код товара: 20060
  • 5754-76

    • Гарантия

      1 год

    • Госреестр СИ РФ

      5754-76

    Назначение:

    Измеритель Р5-10 предназначен для:

    • обнаружения повреждения и определения его характера (обрыв, короткое замыкание);
    • обнаружения сосредоточенной неоднородности волнового сопротивления (асимметрия в проводах, нарушение контакта, вставки, неоднородности и др.);
    • определения расстояния до повреждения или неоднородности.

    Измеритель Р5-10 может быть использован для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длины и симметрирования.

    Чувствительность измерителя обеспечивает просмотр линий с затуханием до 80 дБ в полосе3,5 - 7кГц.

    Минимальная длина линии 5м.

    Измеритель неоднородностей линий типа Р5-10 (Р5-10/1) является универсальным малогабаритным прибором со сменными блоками питания, обеспечивающими работу от сети постоянного тока напряжением от 10 до 15В и от 22 до 30В, переменного тока напряжением (220 ±22)В с частотой 50, 400 Гц и от автономного источника питания.

    Прибор Р5-10/1 отличается от Р5-10 отсутствием в комплекте поставки блока аккумуляторов.

    Прибор может работать в полевых условиях при температуре от -30 до +50°С и относительной влажности до 98% при температуре до +35°С.

  • Технические характеристики:

    Параметр Значение
    Длительность зондирующего импульса на нагрузке 75 Ом, мкс 0,05;
    0,1±0,02;
    0,3±0,06;
    1±0,2;
    3±0,6;
    10±2;
    30±6;
    ≥100
    Минимальное измеряемое расстояние неоднородности при коэффициенте укорочения 1.5, м 5
    Амплитуда зондирующего импульса, на нагрузке 75 Ом, В, не менее:
    • при длительности 0,05 – 0,1 мкс
    		 10
    • при длительности 0,3 – 1 – 3 – 10 - 30 мкс
    		 20
    • при длительности 100 мкс
    		 2
    Параметры импульса компенсации на нагрузке 75 Ом:
    • Амплитуда импульса, В, не менее
    		 3
    • длительность импульса, мкс, не менее
    		 10
    Период следования калибрационных меток, мкс, на диапазонах:
    • 1 км
    		 10
    • 10 км
    		 20
    • 100 км
    		 160
    • 300 км
    		 640
    Погрешность периода следования калибрационных меток, % ±0,1
    Диапазоны измеряемых расстояний, км 0-0,3
    0-1
    0-3
    0-10
    0-30
    0-100
    0-300
    Основная погрешность измерения расстояния (временной задержки)
    от конечного значения диапазона, %, не более    		 ±1
    Погрешность установки коэффициента укорочения, %, не более ±1
    Полоса пропускания частот усилителя, МГц, не менее 10
    Перемещение линии развертки вверх и вниз от центра экрана, мм, не мене 60
    Размер рабочего участка развертки, мм 60
    Длительности развертки, мкс, на диапазонах:
    • 1 км
    		 3-6
    • 10 км
    		 30-60
    • 100 км
    		 300-600
    • 300 км
    		 800-1500
    Время самопрогрева, мин.
    • в нормальных условиях
    		 5
    • в рабочих условиях
    		 15
    Параметры зарядного устройства
    • ток заряда, мА
    		 150±10
    • напряжение отключения, В
    		 29-30
    Питание приборов от сети переменного тока напряжением, В 220±22
    Питание приборов от сети постоянного тока напряжением, В 10-15, 22-30
    Потребляемая мощность от сети переменного тока 220 В, ВА, не более 35
    Потребляемая мощность от сети постоянного тока 12 и 6 В, ВА, не более 15
    Потребляемая мощность от сети постоянного тока 27 В, ВА, не более 30
    Ток потребляемый прибором от автономного источника питания, А, не более 1
    Габаритные размеры, мм 160x274x430
    Масса не более, кг 9,8
    Наработка на отказ, ч 4000
    Срок службы, лет 10
    Технический ресурс, ч 5000
    Время непрерывной работы прибора, ч 18
    Время работы от автономного источника, ч 1
