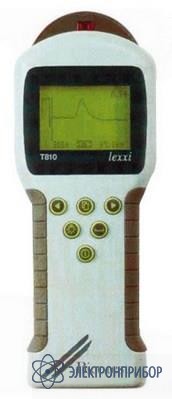

LexxiT810 — рефлектометр

Код товара: 28464

  • Назначение рефлектометра LexxiT810:

    • Lexxi™ T810 представляет последнее поколение ручных локаторов для поиска неисправностей кабелей и обеспечивает за счет использования новейших технологий значительное сокращение затрат времени на локацию и исключительно высокие эксплуатационные характеристики.
    • Lexxi™ T810 является универсальным прибором, который может быть эффективно использован при локации как на небольших, так и значительных расстояниях любых типов металлических кабелей. Простое переключение режимов работы обеспечивает возможность локации сетей кабельного телевидения, телекоммуникационных и цифровых линий передачи информации, кабелей витая пара, а также коаксиальных кабелей с импедансом 75 и 50 Ом.
    • Применение новейших разработок (Патент № 2318465) обеспечивает универсальность и простоту использования этого прибора для тестирования кабелей.
    • Большой дисплей с подсветкой и функциональные клавиши позволяют работать с прибором при температуре -20°С и использовать его в самых различных условиях локации.
    • Точность локации неисправностей до 20 см на самом низком диапазоне.
    • Автоматическая компенсация ослабления сигнала в кабеле гарантирует простоту локации неисправностей на любых расстояниях при отсутствии необходимости в балансе импедансов и регулировании уровня усиления.
    • В зависимости от выбранного типа кабеля по умолчанию автоматически устанавливается скорость распространения импульсов, импеданс и параметры схемы компенсации ослабления сигнала в кабеле.

    Особенности рефлектометра LexxiT810:

    • Простота использования с помощью одной руки
    • Универсальный ручной прибор для локации как на небольших, так и значительных расстояниях
    • Простое переключение режимов работы обеспечивает возможность локации различных типов кабелей, включая кабели переменного тока под напряжением при использовании провода с блокирующим фильтром
    • Компенсация ослабления сигнала в кабеле и узкий импульс, обеспечивающий возможность ясной и четкой трассировки по изображению на экране дисплея
    • Большой дисплей с высоким разрешением
    • Жидкокристаллический дисплей с возможностью эксплуатации при температуре -20°С
    • Удобные функциональные клавиши
    • Минимальная длительность импульсов 7 nсек
    • Традиционная надежность оборудования фирмы Bicotest
    • Гарантия два года

  • Технические характеристики рефлектометра LexxiT810:

    Параметр Значение
    Диапазоны локации (номинально): 10 м, 30 м, 100 м, 300 м, 1000 м, 3000 м при скорости распространения импульсов 0,67
    Погрешность: ± 0,9% от диапазона
    Разрешающая способность: ± 1% от диапазона
    Скорость распространения: Изменяется в пределах от 0,2 до 0,99
    Последнее из использованных чисел автоматически запоминается
    Усиление: Автоматическое по вертикали
    ПАРАМЕТРЫ ИМПУЛЬСА:
    Длительность: От 7 nсек до 2 mсек, выбирается в соответствии с диапазоном
    Амплитуда: 5 В номинальная без нагрузки
    Выходной импеданс: 25 Ω, 50 Ω, 75 Ω, 100 Ω; выбирается переключателем
    Регулирования баланса: Не требуется
    ВЫХОД:
    Разъемы для подключения: 2 x 4 мм на высоте 19 мм
    Защита: Прибор не выходит из строя при подаче на его вход напряжения 250 В (эффективное значение) переменного тока. Однако, по причине безопасности НЕ следует работать при этих условиях. Для обеспечения безопасного использования прибора при тестировании кабелей под напряжением ДОЛЖЕН применяться тестовый провод с предохранительным блокирующим фильтром.
    ДИСПЛЕЙ:
    Тип: Жидкокристаллический с подсветкой, разрешение 128 x 64 пикселей
    Курсор: Одна вертикальная линия
    Режимы (реальное время): Трассировка отдельной линии
    Выбор типа кабеля (установка скорости распространения, по умолчанию алгоритма усиления и величины импеданса)
    Контрастность экрана с автоматической температурной компенсацией
    Настройка скорости распространения
    Прочие характеристики:
    Питание: 6 алкалиновых АА батарей LR6
    Рабочая температура: От -20°С до +55°С
    Температура хранения: От -30°С до +70°С
    Относительная влажность: 93% при +40°С
    Защита от проникновения влаги: В соответствии с BS 2011, Part 2.1 R/IEC 68-2-18, Test Ra
    Категория безопасности: В соответствии с требованиям директивы 73/23/EEC и правилами директивы 93/68/EEC; BS EN 41003: 1997
    Соответствие соглашению ЕМС: ЕС директива 89/336/EEC и правила директивы 93/68/EEC
    Размеры: 250 x 100 x 55 мм
    Вес: 600 г (включая батареи, без проводов)
    Гарантия: 2 года

  • Комплект поставки LexxiT810

    Наименование Количество
    Рефлектометр Lexxi T810 1
    Сумка для переноски 1
    Инструкция по эксплуатации 1
    Зажим типа "крокодил" блокирующего фильтра - черный 1
    !!!!!!!!!!!!!!!!!!!!!!! 1
