FOD7330, FOD 7330

Рефлектометры для кабелей связи

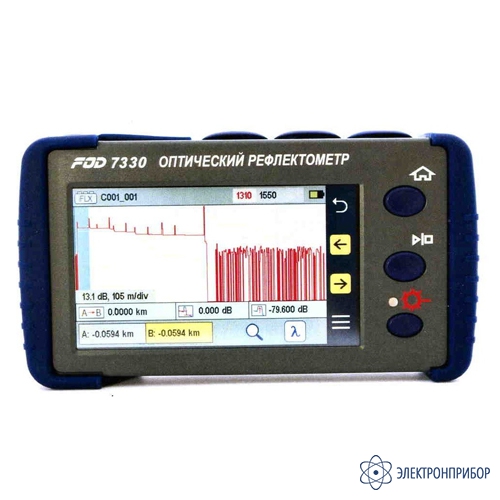

FOD-7330 — рефлектометр оптический

Код товара: 51315
  • 71763-18

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      71763-18 до 09.07.2024

    • Производитель

      FOD

    Сертификаты

    Описание рефлектометра оптического FOD-7330:

    Рефлектометр оптический FOD-7330 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений и неоднородностей на коротких и средних волоконнооптических линиях.

    Особенности рефлектометра оптического FOD-7330:

    • Полностью автоматизированное измерение одним нажатием;
    • Оптимальный для каждого измерения набор длин импульсов;
    • Карта событий и трасс;
    • Встроенные OPM, VFL и OLS;
    • Wi-Fi, Bluetooth, USB;
    • Режим "Микроскоп" для контроля качества разъемов;
    • Динамический диапазон 32 Дб;
    • Рабочие длины волн 1310/1550 нм;
    • Время хранения без подзарядки - 6 месяцев;
    • Мертвая зона по затуханию 3,6 м;
    • Мертвая зона по событиям 0,8 м;
    • Время измерения в автоматическом режиме 30 сек.

    Назначение рефлектометра оптического FOD-7330:

    • Тестирование темного волокна на длинах волн 1310 и 1550 нм;
    • Измерение отражений от разъемов, в том числе и от разъемов рефлектометра, благодаря встроенной катушке;
    • Измерение линии с помощью рефлектометра или с помощью тестера.

  • Технические характеристики рефлектометра оптического FOD-7330:

    Параметр Значение
    Оптический рефлектометр
    Рабочие длины волн, нм 1310/1550
    Динамический диапазон (SNR=1), дБ 32/30
    Диапазон измерения расстояний от 250 м до 240 км
    Количество точек данных до 30000
    Количество рефлектограмм в памяти до 1000
    Длительность зондирующих импульсов 3,5,10,20,30,100,200,300,500 нс; 1,2,3,10 мкс
    Разрешающая способность 0,05 м при трассе не более 1,5 км
    Мертвая зона по событиям, не более 0.8 м
    Мертвая зона по затуханиям, не более 3.6 м
    Сменные адаптеры FC, ST, SC, LC, универсальные 1,25 и 2,5 мм
    Визуализатор повреждений VFL
    Длина волны 635±20
    Выходная мощность излучения, дБм -1 ±0,5 в SM волокне 9/125 мкм
    Тип излучателя лазерный диод
    Режимы работы CW; 2±0,1 Hz
    Сменные адаптеры универсальные 1,25 и 2,5 мм
    Измеритель средней мощности
    Длина волны калибровки, нм 1310/1490/1550/1625/1650
    Диапазон измерения оптической мощности, дБм от -50 до +23
    Диапазон измерения оптической мощности, дБм от -50 до +23
    Разъем OPM универсальные 1,25 и 2,5 мм; FC, ST, SC, LC
    Разрешение, дБ 0,01
    Погрешность, дБ ±0,25 - ±0,5
    Диапазон работы ID режима от -35 дБ до +3 дБ
    Размерность дБм, Вт
    Источник оптического излучения
    Выходная мощность непрерывного излучения, дБм -3
    Внутренняя модуляция 1кГц, 2 кГц, CW
    Длина волны излучения, нм 1310/1550
    Стабильность ±0,15 дБ/15 мин
    Общие характеристики
    Питание Встроенная LiPol батарея или блок питания 100-240В/50-60Гц
    Время непрерывной работы от встроенных батарей, ч 10
    Память встроенная SD-карта на 1000 трасс
    Интерфейс USB
    Условия эксплуатации, °C от -10 до +40°C
    Габаритные размеры, мм 86х160х43
    Вес, г не более 400

  • Комплект поставки FOD-7330

    № Наименование Количество
    1 Рефлектометр оптический FOD-7330 1
    2 Адаптер (установлен на приборе) 1
    3 Зарядное устройство 1
    4 Чехол 1
    5 Руководство по эксплуатации 1
