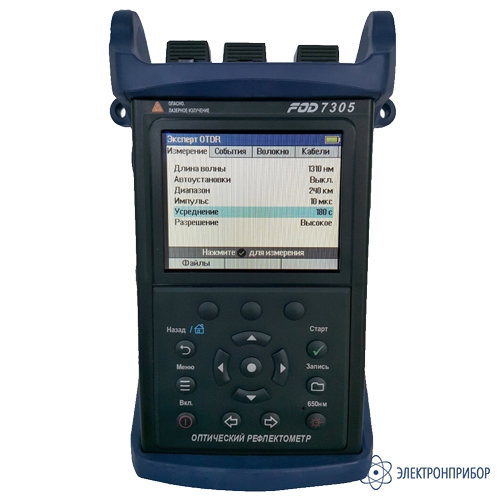

FOD-7305 — рефлектометр оптический

Код товара: 51366
  • 64630-16

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      64630-16 до 22.07.2021

    • Производитель

      FOD

    Сертификаты

    Описание рефлектометра оптического FOD-7305:

    Оптический рефлектометр FOD-7305 является обновленной версией FOD-7302. Объединяет в себе оптический рефлектометр на длине волны 1310 и 1550 нм, измеритель оптической мощности, источник оптического излучения с возможностью генерировать модулированный сигнал, а также яркий определитель обрывов волокна.

    Рефлектометр FOD-7305 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений коротких и средних волоконно-оптических линий длиной до 50 км. Особенно удобен прибор при обслуживании систем Волокно в Дом (FTTH).

    Особенности рефлектометра оптического FOD-7305:

    • Полная автоматизация измерений;
    • Оптический рефлектометр, источник оптического излучения, измеритель средней мощности, визуализатор повреждений волокна в одном компактном приборе;
    • Измерение на двух длинах волн 1310 и 1550 нм одновременно или независимо;
    • Большая внутренняя память;
    • USB порт позволяет записать файлы на компьютер без специальных программ;
    • Короткие мертвые зоны: 0,8 м (типичное значение) по событиям и 3,5 м (типичное значение) по затуханию;
    • Разрешающая способность 5 см (в диапазонах менее 1,5 км);
    • Яркий цветной экран, позволяющий работать на солнце;
    • Время включения прибора после длительного хранения 5 сек;
    • Графическое представление результатов измерений "LinkMap";
    • Возможность совместной работы рефлектометра с автономным цифровым видеоскопом.

  • Технические характеристики рефлектометра оптического FOD-7305:

    Параметр Значение
    Оптический рефлектометр
    Рабочие длины волн, нм 1310±20/1550±20
    Разрешающая способность, м 0,05 м при трассе менее 1,5 км
    Тип волокна SM, 9/125 мкм
    Динамический диапазон, дБ 34/32 при 10 мкс и 3 мин
    Длительность импульса, нс 5; 10; 30; 100; 300; 1000; 3000; 10000
    Диапазоны измерений расстояния, км 0,25; 0,5; 1; 1,5; 3; 6; 15; 30; 60; 120; 240
    Мертвая зона по затуханию 3,5 м
    Мертвая зона по событиям 0,8 м максимум
    Источник оптического излучения
    Выходная мощность непрерывного излучения, мВт 0,5
    Внутренняя модуляция, кГц 0,27; 0,33; 1, 2; непрерывное; Wave ID
    Длина волны излучения, нм 1310/1550
    Стабильность 0,25 дБ/60 мин
    Измеритель средней мощности
    Длина волны калибровки, нм 1310/1490/1550/1625/1650
    Измеряемая мощность от -50 дБ до +23 дБ
    Разрешение, дБ 0,01
    Тип фотодиода, диаметр площадки InGaAs, 1мм
    Диапазон определения тонового сигнала и ID волны от -25дБ до +3 дБ
    Индикация результатов измерений одновременно до трех длин волн
    Размерность дБ, дБм, мВт, мкВт, нВт
    Визуализатор повреждений VFL
    Длина волны излучения, нм 635
    Тип излучателя лазерный диод
    Выходная мощность излучения, мВт не менее 0,8 в SM волокне 9/125 мкм
    Модуляция CW; 2 Гц
    Общие характеристики
    Возможные типы адаптеров FC, SC, ST, LC, универсальный 2,5 мм
    Память встроенная SD-карта на 1000 трасс
    Тип файла .SOR
    Питание LiIon батарея или (блок питания 100-240В/50-60Гц6)
    Интерфейс USB
    Условия эксплуатации, ºС от -10 ºС до +50 ºС
    Размеры, мм 190х112х50
    Вес, г 730

  • Комплект поставки FOD-7305

    № Наименование Количество
    1 Рефлектометр оптический FOD-7305 1
    2 Адаптеры FOD-5052, FOD-5060, FOD-5067 (установлены на рефлектометре) 1
    3 Зарядное устройство 1
    4 Аккумулятор 1
    5 USB кабель для подключения к ПК 1
    6 Защитный резиновый кожух (установлен на рефлектометр) 1
    7 Руководство по эксплуатации 1
