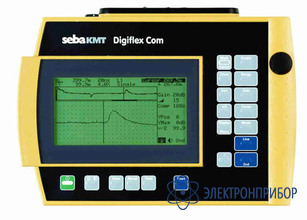

Digiflex COM — рефлектометр

Код товара: 25832

  • Назначение рефлектометра Digiflex COM:

    Компактный и мощный рефлектометр для определения мест неисправностей в медных кабелях. Данный прибор отличает высокая разрешающая способность в ближнем диапазоне (2,5 см) и большая дальность измерения (30 км диапазон измерения).

    Простота в использовании и применение новейших технологий позволяют даже неподготовленному пользователю точно и быстро произвести локализацию неисправности. В то же время для экспертов прибор обладает многочисленными дополнительными возможностями.

    Для локализации места повреждения методом отражения в кабель посылаются импульсы. Они распространяются по кабелю и отражаются от места повреждения. По величине и форме отраженного сигнала можно определить вид дефекта.

    Особенности рефлектометра Digiflex COM:

    • Высокое разрешение - 2,5 см в диапазоне 50 м
    • Простое управление с помощью меню и подсказок
    • Регулировка усиления в зависимости от расстояния до места неисправности
    • Наглядная обработка рефлектограммы при помощи технологии ON-LINE-ZOOM с отображением в двух масштабах
    • Большой ЖК-дисплей с подсветкой
    • Однократное измерение, продолжительное измерение и усреднение
    • Максимальная входная перегрузка по напряжению - 250 В
    • Внутренняя память на 50 рефлектограмм
    • Последовательный порт для принтера и ПК
    • Рефлектограммы с ПК можно перенести в память прибора
    • Прочный брызгозащищенный корпус для применения в полевых условиях.

  • Технические характеристики рефлектометра Digiflex COM:

    Параметр Значения
    Диапазон измерения 50 м ... 30000 м
    Виды измерения прямое измерение со встроенным имитатором; сравнительное измерение двух пар; дифф. измерение двух пар; измерение связи, скрещивание
    Ширина импульсов 5; 10; 20; 50; 200; 750 нс
    Максимальное разрешение 2,5 см
    Точность ±0,1% измерит. диапазона
    ±0,1% актуального разрешения
    Укорочение 30 ... 150 м/мкс
    Фактор NVP 0,200 ... 0,9999
    Динамика 90 дБ
    Дисплей 256 х 128 пикселей
    Амплитуда импульса 10 В на 120 Ом
    Внутренний имитатор 40...200 Ом
    Питание внутреннее - NiMH-аккумулятор
    внешнее - 220 В перем. тока или 11...15 В пост. тока
    Исполнение корпуса IP55
    Габаритные размеры 260 x 176 x 70 мм
    Вес 1,5 кг
    Рабочая температура минус 10 ... +50 °C

  • Комплект поставки Digiflex COM

    Наименование Количество
    Рефлектометр Digiflex 1
    Транспортная сумка 1
    Комплект кабелей 2
    Зарядное устройство 1
    Сменный аккумулятор 7,2 В / 1,7 Ач NiMH 1
    Руководство по эксплуатации 1
