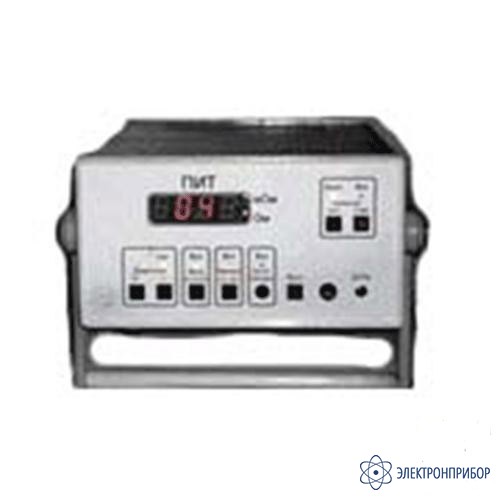

ПИТ — прибор для испытания трансформаторов

Код товара: 20153

    • Гарантия

      12 месяцев

    Назначение прибора для испытания трансформаторов ПИТ:

    Прибор для испытания трансформаторов ПИТ предназначен для измерения омического сопротивления постоянному току обмоток трансформаторов с большой индуктивностью, а также обмоток вращающихся машин, контактов переключателей, коллекторов электродвигателей, кабельных соединений, точек пайки и т. п.

    Устройство и принцип работы изделия ПИТ

    Конструкция изделия переносная. Все органы управления вынесены на переднюю панель, а разъемы для подключения измерительного и сетевого кабеля расположены на задней панели.

    В основу работы прибора положены два метода измерения сопротивления:

    • метод непосредственной оценки или метод стабилизированного тока (в дальнейшем – метод №1);
    • метод вольтметра-амперметра или косвенный метод (в дальнейшем – метод №2).

    В основу метода №1 положено измерение падения напряжения на измеряемом объекте при прохождении через него стабилизированного постоянного тока.
    В основу метода №2 положено измерение значений постоянного тока и падения напряжения на измеряемом объекте с последующим расчетом сопротивления по закону Ома.
    Выбор метода измерения зависит от типа измеряемого объекта. При малых индуктивных нагрузках применяется метод №1, при больших – метод №2.

    Прибор ПИТ обеспечивает два режима измерения: автоматический и ручной.

    Автоматический режим измерения.

    При нажатии кнопки "СТАРТ" через объект пропускается стабилизированный ток 0,5А и производится измерение комплексного сопротивления.
    В соответствии с измеренным значением сопротивления прибор производит последовательное переключение диапазонов до тех пор, пока не установит требуемого диапазона измерения, и начинает измерять сопротивление объекта по методу №1.

    Метод № 1:

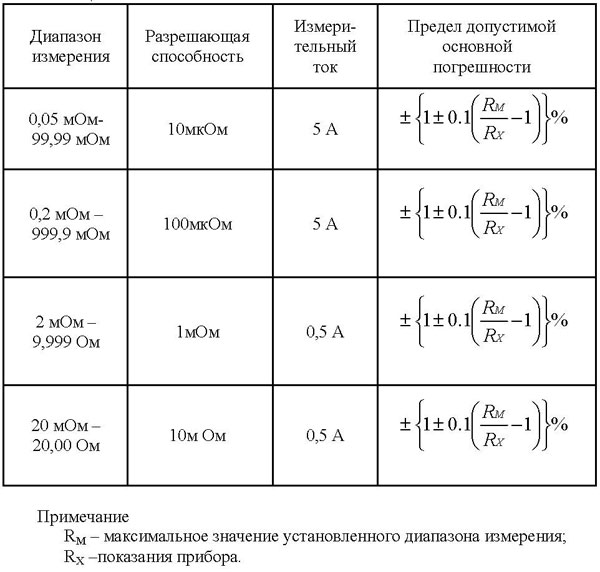

    После выбора требуемого диапазона измерения прибор устанавливает в соответствии с таблицей 1 требуемый стабилизированный измерительный ток (0,5А или 5А).
    Прибор производит последовательно 30 измерений сопротивления объекта (1 измерение в секунду) и сравнивает значения между собой. Если полученные значения будут отличаться более чем на 9 единиц младшего разряда, цикл измерения будет повторяться в течение 5 минут, после чего прибор автоматически переходит ко второму методу измерения.
    Если получаемые значения при 30 последовательных измерениях не отличаются более чем на 9 единиц младшего разряда, процесс измерения прекращается и на цифровом табло отображается измеренное значение омического сопротивления обмотки. При этом моргает индикатор, указывающий в каких единицах ("Ом" или "мОм") измерено значение сопротивления, и сигнальная лампочка датчика температуры.

    Метод №2:

    Прибор удерживает значение стабилизированного тока через нагрузку выбранное в соответствии с установленным диапазоном измерения (0,5А или 5А) и производит переключение по заданной программе из режима источника "стабилизатор тока" в режим источника "стабилизатор напряжения"
    Прибор периодически измеряет и сравнивает ток Ix, проходящий через измеряемый объект, до тех пор, пока последовательность из 30 измеренных значений не будет отличаться не более чем на 1%. После выполнения условия сравнения измеренный ток запоминается и прибор переходит к измерению напряжения на измеряемом сопротивлении, до тех пор, пока последовательность из 3-х измеренных значений не будет отличаться не более чем на 9 единиц младшего разряда. Значение сопротивления рассчитывается по закону Ома и индицируется на цифровом табло.

    Ручной режим измерения.

    Ручной режим измерения выбирается кнопками выбора диапазона "+" или "-". Он позволяет оператору ускорить процесс измерения (решение об окончании измерения принимает оператор, а не микропрограмма) или провести измерения омического сопротивления обмоток с большим значением комплексного сопротивления, когда измерения в автоматическом режиме невозможны.

    Значение сопротивления обмоток трансформатора зависит от температуры. Температура измеряется при помощи цифрового датчика, входящего в комплект прибора или же вводится вручную с помощью клавиатуры прибора.

  • Технические характеристики прибора ПИТ:

    Параметр Значение

    Прибор обеспечивает измерение температуры в диапазоне, °С

    		 минус 20 – плюс 60
    Точность измерения температуры, °С ± 1
    Питание прибора 50 Гц; от 200 до 240 В
    Мощность, потребляемая прибором, не более 150 Вт
    Масса прибора не более 8 кг
    Габаритные размеры не более 300х390х160 мм
    Наработка на отказ Т0 должна быть не менее 5000 ч

  • Комплект поставки ПИТ

    № Наименование Количество
    1. Прибор ПИТ 1 шт
    2. Кабель сетевой 1 шт
    3. Кабель измерительный 2 шт
    4. Датчик температуры 1 шт
    5. Техническое описание и инструкция по эксплуатации 1 экз.
