Толщиномеры

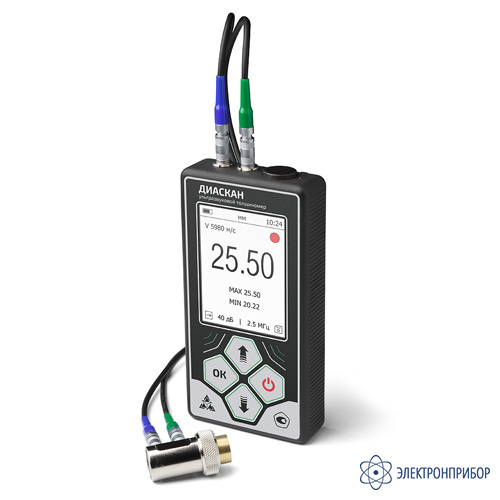

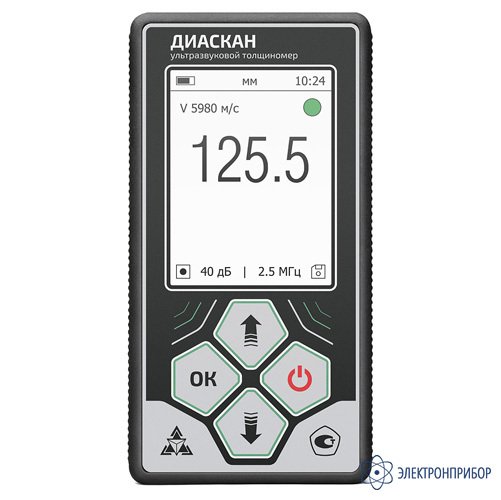

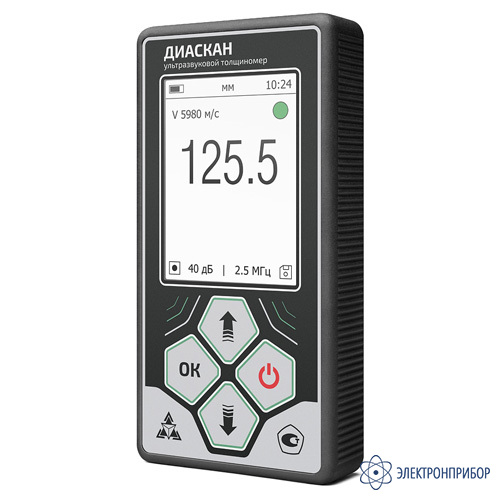

ДИАСКАН (с преобразователем 5 МГц) — толщиномер ультразвуковой

Код товара: 83402
  • 94073-24
    Является модификацией ДИАСКАН

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94073-24 до 12.12.2029

    • Артикул

      999956429

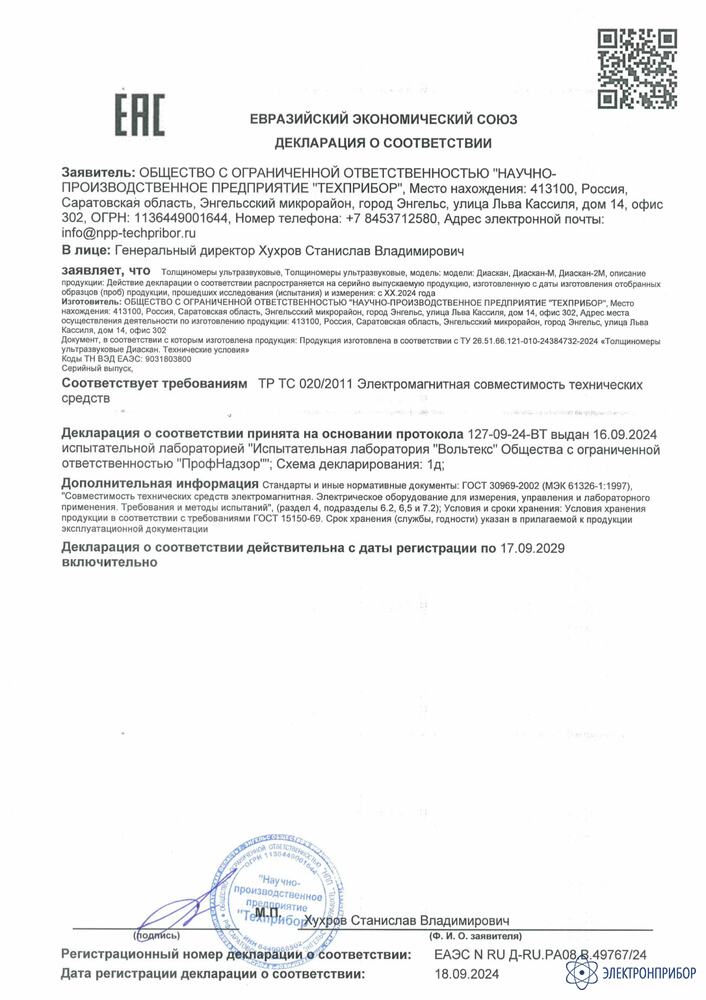

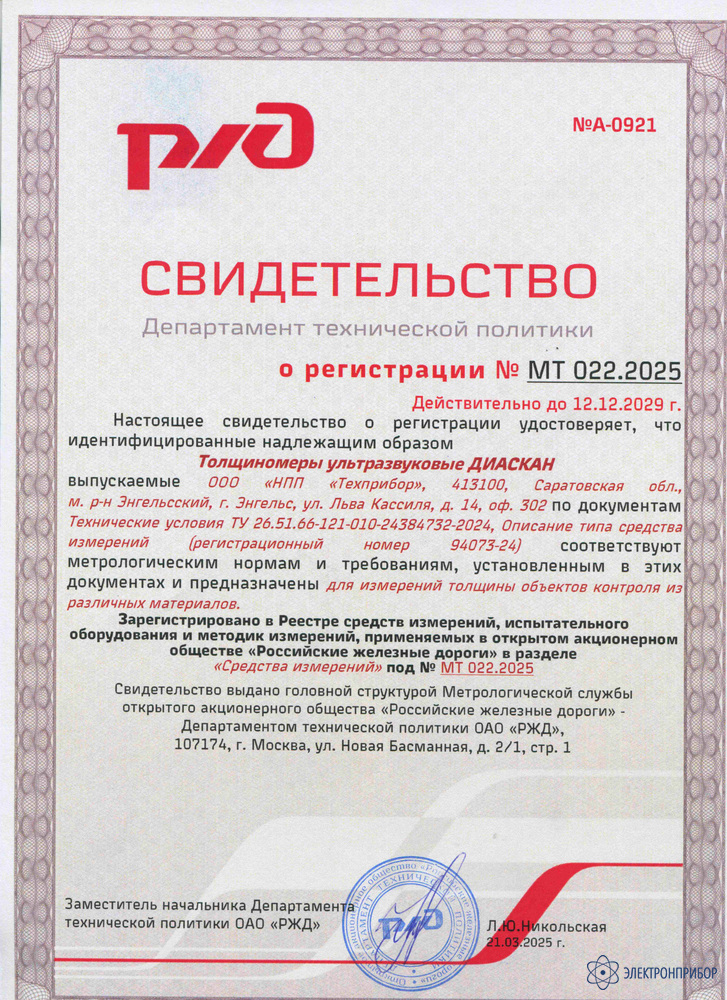

    Сертификаты

    Назначение толщиномера ультразвукового ДИАСКАН:

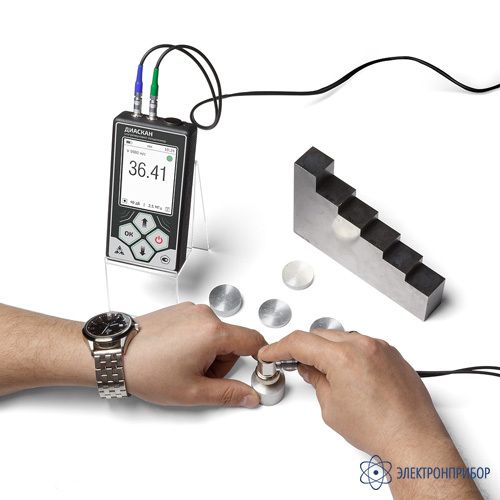

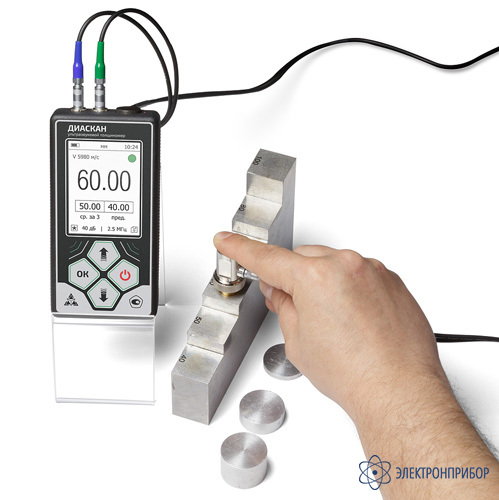

    Толщиномер ДИАСКАН предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266.

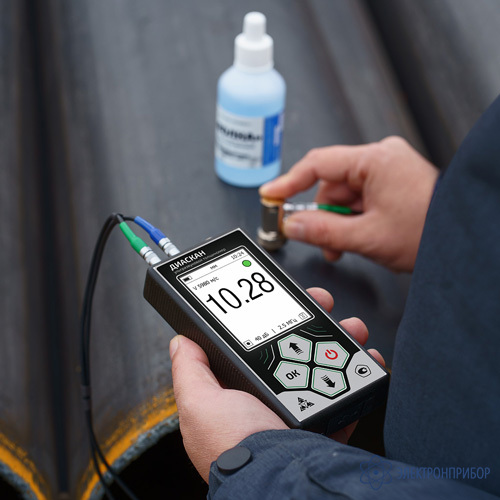

    Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

    Описание толщиномера ультразвукового ДИАСКАН:

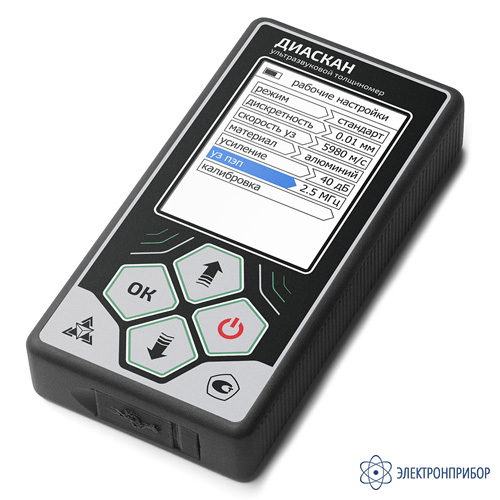

    Для ультразвукового толщиномера ДИАСКАН доступны следующие режимы: «СТАНДАРТ», «СКАН», «ПРОФ»:

    • Режим «СТАНДАРТ» - данный режим предназначен для проведения однократных измерений.
    • Режим «СКАН» - данный режим предназначен для проведения непрерывного измерения толщины.
    • Режим «ПРОФ» - данный режим предназначен для определения среднеарифметического значения измеряемой толщины, за установленное количество измерений.

    По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению ГОСТ Р 52931-2008. По устойчивости к воздействию вибраций прибор соответствует группе исполнения №2 ГОСТ Р 52931-2008.

    Прибор не содержит драгоценных материалов.

  • Технические характеристики толщиномера ультразвукового ДИАСКАН:

    Параметр Значение
    Диапазон контроля по стали 40Х13, мм тип преобразователя ТС50 1,5 – 300
    тип преобразователя ТС25 3,0 – 300
    тип преобразователя ТС10 0,5 – 30
    Предел допускаемой основной погрешности при измерении толщины, δн, мм ± (0,05 + 0,01·dx),
    где dx – толщина измеряемого образца, мм
    Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм:
    - при шероховатости Rz=40 мкм
    - при шероховатости Rz=80 мкм

    ± 0,10
    ± 0,15
    Дискретность 0,1 или 0,01
    Коэффициент усиления входного тракта до 100 дБ, с шагом 1 дБ
    Память, не менее 8 Гб
    Интерфейс подключения к ПК USВ
    Питание:
    - внешний блок питания от сети переменного тока
    - встроенный
    220 В, 50 Гц, с выходным напряжением 5В
    Li-Pol аккумулятор
    Время непрерывной работы от встроенного аккумулятора, не менее 6 часов
    Габаритные размеры электронного блока (Д х Ш х В), не более, мм 130х68х25
    Рабочий температурный диапазон, °C -25...+50
    Масса с преобразователем, не более, кг 0,4

  • Комплект поставки ДИАСКАН (с преобразователем 5 МГц)

    № Наименование Количество
    1 Блок электронный 1

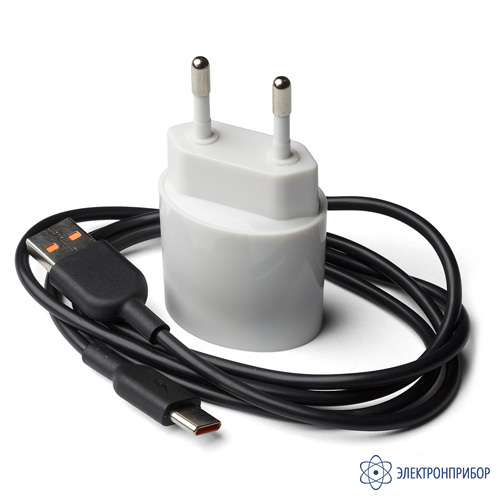

    2 Блок питания 1

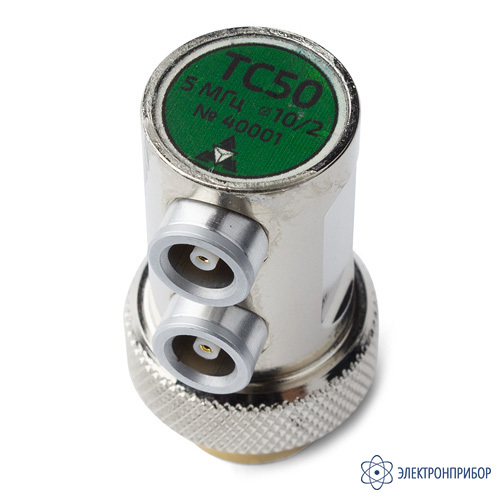

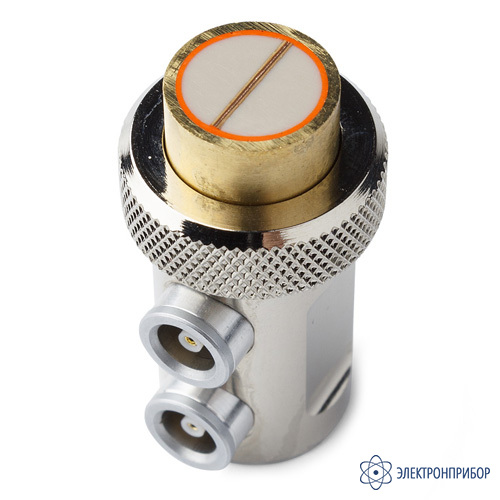

    3 Преобразователь ультразвуковой 5 МГц 1

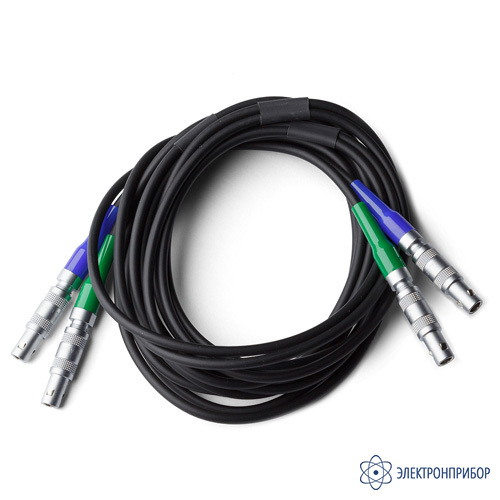

    4 Кабель подключения преобразователя 1
    5 Кабель подключения к ПК 1

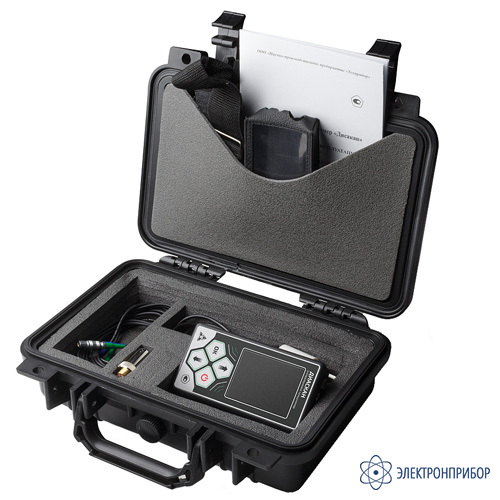

    6 Кейс для транспортировки и хранения 1
    7 Руководство по эксплуатации 1
