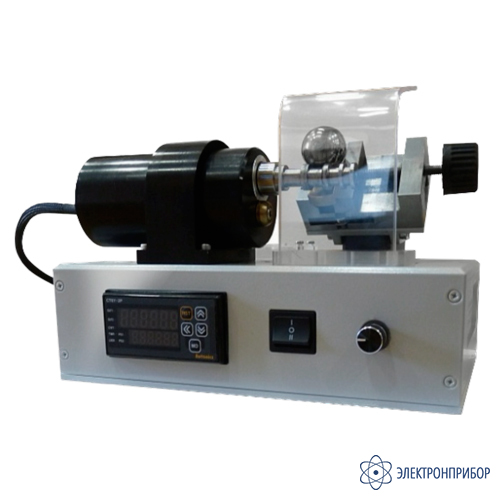

Константа Ш2 — прибор для измерения толщины покрытия разрушающим методом
Код товара: 74789-
-
Гарантия
12 месяцев
-
Производитель
Назначение прибора для измерения толщины покрытия разрушающим методом Константа Ш2:
Константа Ш2 предназначен для измерения толщины одно- и многослойных, одно- и многокомпонентных покрытий, полученных по технологиям CVD, PVD, плазменного напыления, окислительного анодирования, ионного напыления или ионного травления, покрытий, нанесенных химическим или гальваническим осаждением, полимерных покрытий, лаков, красок и других видов твердых покрытий толщиной от 1 до 500 мкм, нанесенных на твердое основание.
Принцип действия прибора для измерения толщины покрытия разрушающим методом Константа Ш2:
Измерение основано на определении геометрических размеров сферы («сферического микрошлифа»), образованной при абразивном истирании покрытия и, частично, основания стальным вращающимся шаром при добавлении в зону контакта абразивной суспензии. Шар имеет точки опоры – на вращающемся приводном валу и образце.
В месте контакта шара с покрытием образуется микрошлиф сферической формы, на котором наблюдаются две характерные зоны: зона износа покрытия и зона износа основания. После проведения истирания образец исследуют с использованием измерительного микроскопа — измеряют диаметры микрошлифов в покрытии (в слоях покрытия в случае многослойного покрытия) и основании. Измеряют диаметр шара. Полученные результаты измерений подставляют в формулу для расчета толщины покрытия (толщины каждого слоя покрытия в случае многослойного покрытия).
Особенности прибора для измерения толщины покрытия разрушающим методом Константа Ш2:
- возможность определения толщины каждого из слоев многослойного покрытия;
- возможность определения толщины покрытий на плоских, цилиндрических и сферических поверхностях;
- возможность проведения измерений как на образцах, так и на изделиях;
- минимальная зона контроля – не более 2-5 мм в диаметре (в зависимости от диаметра шара);
- возможность использования в лабораторных и в производственных условиях;
- простота и надежность конструкции;
- измерения осуществляются по методике измерений, внесенной в федеральный информационный фонд по обеспечению единства измерений;
- ГОСТ P 31993 (ГОСТ Р 51694 до 01.08.2014);
- ISO 2808, ISO 26423;
- ASTM D 4138;
- DIN EN 1071-2.
-
-
Технические характеристики прибора для измерения толщины покрытия разрушающим методом Константа Ш2:
Параметр Значение Диапазон измерения толщины покрытия, мкм 1-500 Приписанная методическая погрешность измерения, не более, % 5 Диаметры шаров истирания, мм 10-40 Частота вращения приводного вала (с плавной регулировкой), об/мин 600-3000 Режимы настройки таймера/счетчика:
- остановка по времени, сек
- остановка по количеству оборотов, об
1-999999
1-999999Напряжение питания, В/Гц 220/50 Потребляемая мощность, Вт 500 Габаритные размеры, мм 250×160×180 Масса, кг 4 -
Комплект поставки Константа Ш2
№ Наименование Количество 1 Блок управления приводом вращения Константа Ш2 1 2 Привод вращения с предустановленным валом 1 3 Кронштейн крепления привода вращения 1 4 Кронштейн крепления тисков с 2-мя степенями регулировки 1 5 Тиски 1 6 Абразивосборник с защитным экраном 1 7 Отвертка-шестигранник 1 8 Сменный вал 1 9 Поликристаллическая абразивная суспензия с дозатором, дисперсия: 1 мкм (100 мл), 3 мкм (100 мл), 15 мкм (100 мл) 1 10 Истирающие шары, номинальный диаметр: 15 мм (5 штук), 20 мм (5 штук), 30 мм (5 штук) 1 11 Провод питания 1 12 Упаковка 1 13 Паспорт, совмещенный с руководством по эксплуатации 1 Дополнительная комплектация Константа Ш2
(Поставляется за отдельную плату)

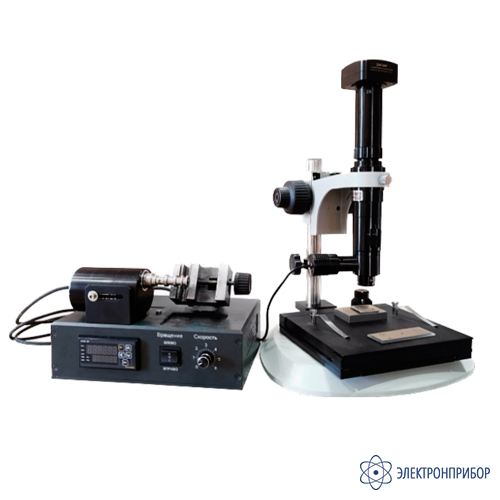

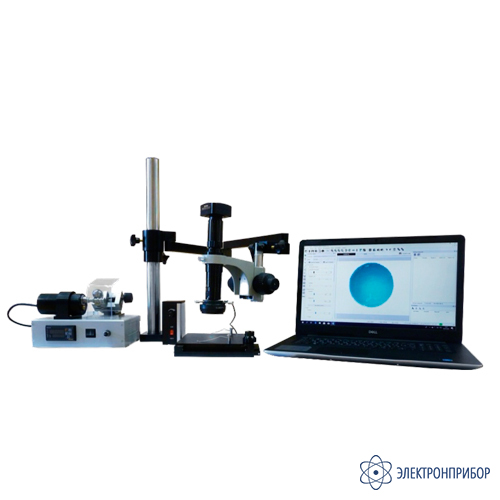

№ Наименование 1 Измерительный микроскоп (является необходимым для проведения измерений!) 2 Персональный компьютер с предустановленным программным обеспечением для проведения измерений 3 Штатив для микроскопа 4 Предметный стол с микроподвижками 5 Объект микрометр типа ОМО 6 Штатив для возможности проведения измерений на крупногабаритных изделиях 7 Дополнительные истирающие шары и абразивные суспензии
