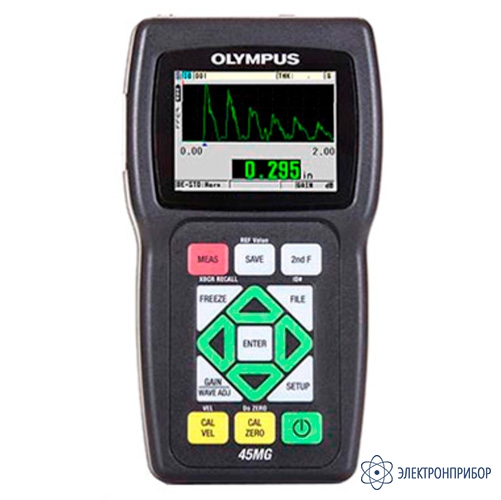

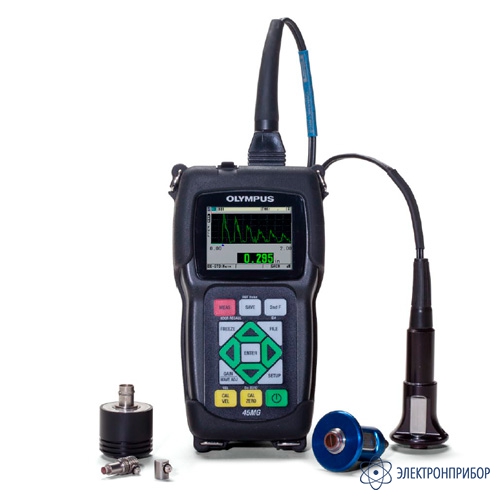

45MG — ультразвуковой толщиномер

Назначение ультразвукового толщиномера 45MG:

Ультразвуковой толщиномер 45MG - усовершенствованный прибор, обладающий стандартным функционалом ультразвукового толщиномера и оснащенный дополнительным программным обеспечением для измерения толщин. Ультразвуковой толщиномер 45MG совместим со всеми двух- и одноэлементными преобразователями производства Olympus, что делает данный прибор комплексным решением для практически всех случаев контроля толщины.

В базовой конфигурации поставки толщиномер 45MG - очень простой в применении прибор, который требует минимальной подготовки от человека для работы с самыми распространенных функциями ультразвукового толщиномера. Стоит оснастить толщиномер 45MG дополнительным опциональным софтом (ПО) и преобразователями, то толщиномер 45MG преевратится в усовершенствованный прибор и его использование требует определенных навыков от оператора, потому как в этий конфигурации это не простой толщиномер. Большинство опций предлагается приобретать по отдельности, или во время первоначального приобретения прибора или позднее, то есть по мере необходимости в опциях для расширения возможностей.

Преимущества функции ультразвукового толщиномера 45MG:

Создан для работы в сложных условиях:

• Прочная конструкция соответствует стандарту IP67;
• Работа во взрывоопасной атмосфере: прошел тест MIL-STD-810G, Метод 511.5, Процедура I;
• Устойчивость к вибрации: MIL-STD-810G, Метод 514.6, Процедура I;
• Успешно прошел тест на падение: MIL-STD-810-G, Метод 514.6, Процедура IV;
• Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.6, Процедура I;
• Широкий диапазон рабочих температур;
• Защитный резиновый чехол с подставкой (опция).

Простота эксплуатации:

• Простая клавиатура, на которой можно работать правой или левой рукой;
• Понятный интерфейс с прямым доступом ко всем функциям;
• Возможность записи данных как на внутреннюю, так и на внешнюю карту памяти microSD;
• Порт передачи данных USB;
• Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов;
• Заводские/пользовательские настройки для одноэлементных преобразователей (опция);
• Возможность назначения пароля для блокировки прибора;
• Цветной прозрачно-отражающий QVGA дисплей с настройками для использования в помещении и на открытом воздухе. Отличное качество изображения.

Стандартные функции ультразвукового толщиномера 45MG:

В своей базовой конфигурации 45MG – очень простой в использовании прибор, требующий минимальной подготовки оператора. Однако, с дополнительными программными опциями и преобразователями, 45MG представляет собой усовершенствованный прибор и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство опций можно приобрести по отдельности, во время покупки прибора или позже, по мере необходимости:

• Совместим со всеми раздельно-совмещенными преобразователями Olympus для измерения толщины корродированных изнутри объектов;
• Режим Мин/Макс;
• Два режим сигнализации;
• Дифференциальный режим;
• Временной B-скан;
• Коэффициент утонения;
• Настройка усиления (стандартная, высокая и низкая);
• Пароль для блокировки прибора.

Дополнительные опции ультразвукового толщиномера 45MG:

45MG предоставляет возможность выбора пяти дополнительных программных опций (активируемых с помощью кода), являясь самым универсальным толщиномером в отрасли.

Режимы Эхо-эхо / Thru-Coat. В режиме Эхо-эхо отображается действительная толщина металла, а толщина покрытия игнорируется. В режиме Thru-Coat прибор может отображать как толщину металла, так и толщину покрытия на основании введенных значений скорости ультразвука в металле и в покрытии. Нет необходимости удалять краску или покрытие с поверхности изделия.

ПО для одноэлементных ПЭП. Обеспечивает точность измерений толщины многих материалов, включая металлы, пластмассу, композитные материалы, стекло и керамику. Поддержка одноэлементных преобразователей Microscan с частотой 2,25–30 МГц.

Опция повышенного проникновения. Измерение толщины толстых материалов или материалов с высокой степенью затухания ультразвука, таких как стекловолокно или литой металл. Поддержка одноэлементных преобразователей Microscan в диапазоне частот от 0,5 МГц до 30 МГц. Включает ПО для одноэлементных ПЭП.

Регистратор данных. 45MG имеет полнофункциональный буквенно-цифровой регистратор данных с двусторонней передачей информации, позволяющий сохранять и передавать значения толщины и А-сканы. Включает интерфейсную программу GageView™: приложение на базе ОС Windows®.

A-скан в режиме реального времени с возможностью настройки сигнала. Режим A-скана в реальном времени позволяет оператору просматривать форму ультразвукового сигнала (А-скан) прямо на экране прибора, проверять полученные показания толщины и вручную изменять параметры усиления и игнорирования для обеспечения максимальной точности измерений при работе в сложных условиях. Эта опция включает также ручную настройку усиления, расширенное игнорирование, игнорирование первого эхо-сигнала, диапазон и задержку.

Измерение толщины корродированных изнутри объектов с помощью ультразвукового толщиномера 45MG:

Использование раздельно-совмещенных ПЭП. Одним из главных применений 45MG является измерение остаточной толщины труб, резервуаров, сосудов высокого давления, корабельных корпусов и других конструкций, подверженных коррозии или эрозии. Для этих целей, с прибором чаще всего используются раздельно-совмещенные преобразователи.

• Автоматическое распознавание стандартных раздельно-совмещенных ПЭП серии D79X;
• Предупреждение в случае дублирования эхо-сигнала во время калибровки;
• Режим Эхо-эхо/THRU-COAT® для измерения толщины изделий с покрытием;
• Измерения при высоких температурах (до 500 °С).

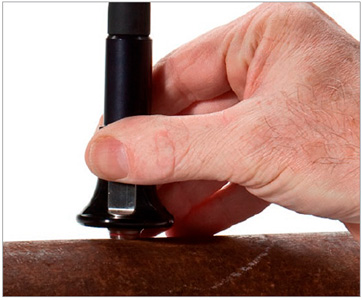

Рис.1. Использование раздельно-совмещенных ПЭП

Временная развертка B-Scan. Функция В-скан толщиномера 45MG преобразует полученные значения толщины в изображения поперечного сечения объекта контроля. Эта стандартная функция позволяет отслеживать изменения значений толщины по мере продвижения ПЭП. B-скан активируется при контакте преобразователя с поверхностью материала. Функция ФиксМин используется для фиксации минимальной толщины сканируемой зоны. Опциональный регистратор данных 45MG способен сохранять до 10 000 значений толщины в одном B-скане.

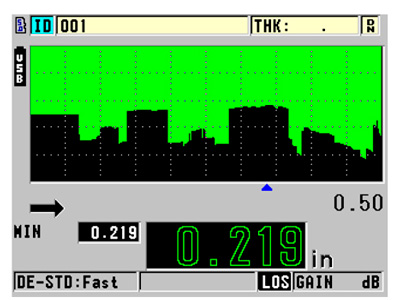

Рис.2. Настройки для работы в помещении, режим B-скан

Горячие поверхности. 45MG идеально подходит для измерений толщины на горячих поверхностях (нагретых до 500 ºC) с использованием преобразователей серии D790 (D790, D790-SM, D790-RL и D790-SL). Функция компенсации нуля повышает точность измерений на горячих поверхностях путем коррекции изменений температуры в линии задержки преобразователя за счет теплового дрейфа.

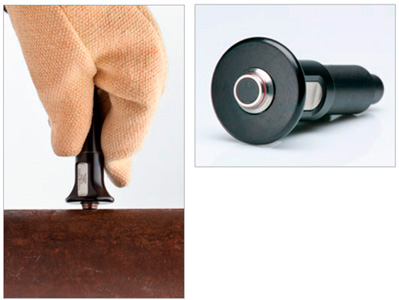

Рис.3. ПЭП D790-SM на горячей поверхности трубы

Режимы Эхо-эхо. Прибор отображает реальную толщину металла без учета покрытия; использует множественные донные эхо-сигналы:

• Авто режим Эхо-эхо;
• Ручной Эхо-эхо (только с опцией А-скан), включающий: Настройки усиления, Расширенное игнорирование, Игнорирование эхо-сигнала.

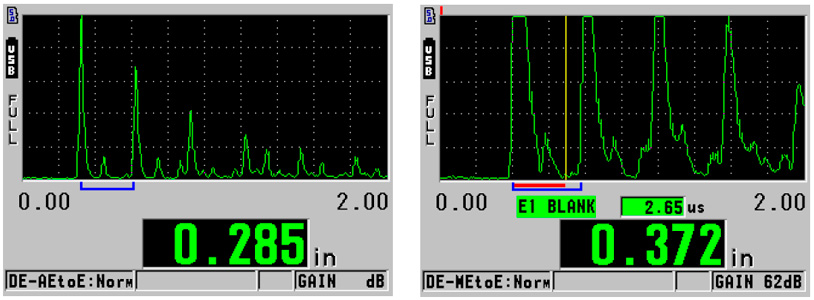

 Рис.4. Авто режим Эхо-Эхо с A-скан разверткой и режим Эхо-Эхо с ручной настройкой игнорирования первого эхо-сигнала

Технология Thru-Coat. Использует одиночный донный эхо-сигнал для измерения реальной толщины металла. Возможность отображения значений толщины металла и толщины покрытия, скорректированных со скоростью звука в материале. Не требует снятия лакокрасочного покрытия с поверхности изделия. Для измерений в режиме THRU‑COAT используются Р-С преобразователи D7906-SM, D7906-RM и D7908.

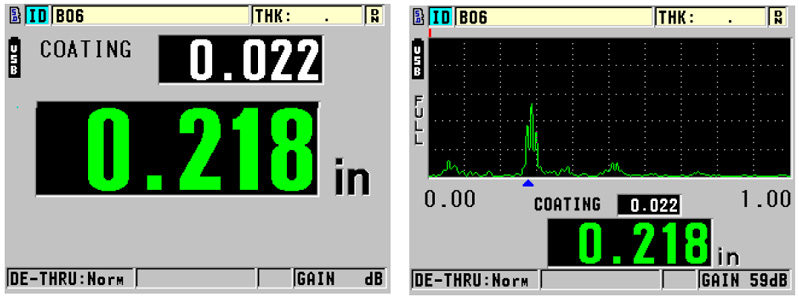

Рис.5. Режим Thru-Coat, отображающий отдельно толщину металла и толщину покрытия (А-скан не активирован) и режим Thru-Coat с опцией А-скан

Опциональный регистратор данных и интерфейсная программа для ПК:

45MG имеет расширенный буквенно-цифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет сохранять и передавать показания толщины и А-сканы. Включает интерфейсную программу GageView™.

• Регистратор данных (опция);
• Емкость внутренней памяти: до 475 000 значений толщины или 20 000 А-сканов;
• Имена файлов длиной до 32 символов;
• Идентификационные номера (ID#) длиной до 20 символов (TML#);
• 6 форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой, 2-мерная сетка (2D), бойлер и ручной формат создания файлов на компьютере с помощью GageView;
• Внутренняя память и съемная карта памяти microSD;
• Возможность копирования и перемещения файлов между внутренней памятью и съемной картой microSD;
• Порт передачи данных USB;
• Двусторонняя передача настроек для одноэлементных ПЭП;
• Встроенный статистический отчет;
• Отображение сетки встроенной БД в трех настраиваемых цветах;
• Интерфейсная программа GageView™ обеспечивает обмен данными с 45MG (через порт USB и путем считывания и записи данных на карту памяти microSD);
• Прямой экспорт внутренних файлов на карту памяти microSD в формате .txt и совместимом с Excel формате CSV (значения, разделенные запятыми).

Рис.6. Регистратор данных

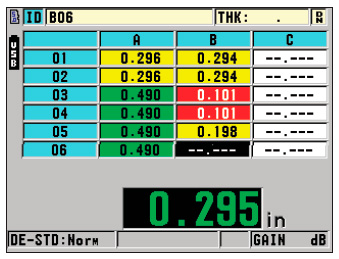

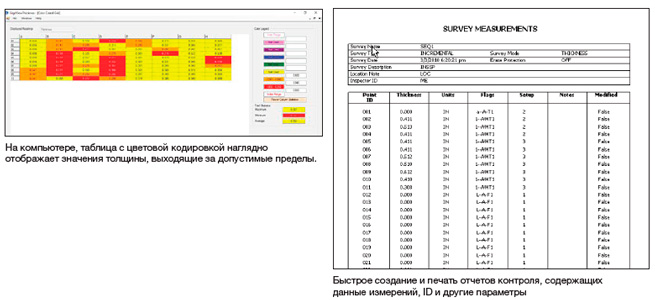

Рис.7. Отображение сетки встроенной БД в трех настраиваемых цветах

Интерфейсная программа GageView:

• Включена в опцию с регистратором данных;
• Это приложение на базе Windows® используется для сбора, генерирования, печати и управления данными 45MG;
• Создание наборов данных и обзоров;
• Редактирование сохраненных данных;
• Просмотр файлов данных и обзоров, в том числе значений толщины, настроек толщиномера и преобразователя;
• Передача данных контроля на компьютер и обратно;
• Экспорт обзоров в электронные таблицы и другие программы;
• Получение «мгновенных снимков» экрана;
• Распечатка отчетов с данными толщины, таблицей настроек, статистическими данными и таблицей с цветовой кодировкой;
• Расширение программного обеспечения 45MG;
• Передача файлов настройки одноэлементных ПЭП.

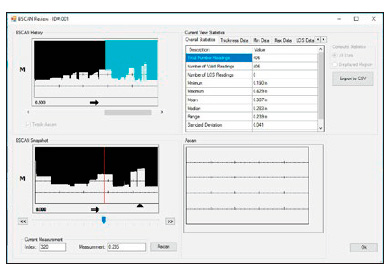

Рис.8. Просмотр данных B-скана в интерфейсной программе GageView

Измерение толщины металлов, пластмасс, композитов, стекла, резины и керамики с помощью ультразвукового толщиномера 45MG:

Использование одноэлементных ПЭП. Одноэлементные ПЭП позволяют выполнять точные измерения толщины металлов, пластмасс, композитных материалов, стекла, керамики и других материалов. Предлагается широкий ассортимент преобразователей, работающих на различных частотах и имеющих различные диаметры и виды разъемов. Для использования одноэлементного ПЭП с толщиномером 45MG необходимо приобрести дополнительное ПО для одноэлементных преобразователей или опцию повышенного проникновения.

• Дополнительное ПО для одноэлементных ПЭП может отображать показания с точностью до 0,001 мм при использовании одноэлементных преобразователей с частотой 2,25–30 МГц;
• Опция повышенного проникновения используется для измерения материалов с высоким затуханием ультразвука, таких как стекловолокно, резина и массивные литые детали;
• Измерения толщины, скорости и времени прохождения сигнала;
• Автоматическая загрузка приложений с заводскими и пользовательскими настройками упрощает измерения толщины.

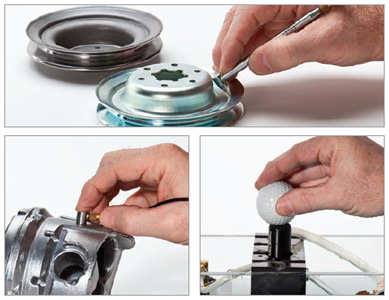

Рис.9. Ультразвуковой метод измерения толщины обеспечивает точные, надежные и воспроизводимые результаты. Измерения выполняются с одной стороны материала без разрезания или разрушения детали

ПО для одноэлементных ПЭП. Дополнительное ПО для одноэлементных ПЭП обеспечивает высокую точность измерений (до 0,001 мм). Поддерживает одноэлементные преобразователи Microscan с частотой 2,25–30 МГц.

• Большинство материалов различной толщины;
• Пластиковые бутылки, трубы, листы толщиной от 0,08 мм;
• Металлические емкости, рулонная сталь, обработанные детали толщиной от 0,10 мм;
• Цилиндры, лопатки турбин;
• Стеклянные колбы и бутылки;
• Тонкие изделия из стекловолокна, резины, керамики и композитов;
• Криволинейные поверхности или емкости с малым радиусом кривизны.

Опция повышенного проникновения. Данная опция позволяет использовать низкочастотные одноэлементные преобразователи (с частотой до 0,5 МГц) для измерения толщины толстых изделий или материалов с высокой степенью затухания ультразвука, таких как резина, стекловолокно, литые и композитные материалы. Включает опцию для одноэлементных ПЭП.

• Большинство толстостенных изделий и материалов с высоким коэффициентом затухания звука;
• Толстое металлическое литье;
• Толстые резиновые покрышки, конвейерные ленты;
• Корабельные корпуса и резервуары из стекловолокна;
• Композитные панели;
• Разрешение 0,01 мм для ПЭП с частотой 0,5–1,0 МГц.

Загрузка настроек приложений. Загрузка настроек упрощает процесс измерения толщины. Выберите любой из сохраненных преобразователей и 45MG автоматически задаст все соответствующие внутренние параметры ПЭП.

Сохраненные стандартные настройки. 45MG включает 21 стандартную настройку для одноэлементных ПЭП. Эти настройки по умолчанию могут использоваться в широком спектре приложений измерения толщины.

Сохраненные пользовательские настройки. 45MG способен сохранять до 35 пользовательских настроек для одноэлементных ПЭП, включая калибровку. При подключении нужного вам преобразователя задаются соответствующие начальные параметры и прибор готов для измерений толщины даже в самых сложных условиях контроля.

Измерение скорости звука в материале. С помощью 45MG можно измерить скорость звука в материале. Это необходимо в случаях, когда скорость звука в материале связана с другими свойствами материала. Например, при контроле неоднородности структуры литого металла или при выявлении изменений в плотности стекловолокна.

Измерение коэффициента утонения. Дифференциальный режим и режим измерения коэффициента утонения являются стандартными функциями 45MG. Дифференциальный режим отображает показания толщины в сравнении с заданным значением. В режиме измерения коэффициента утонения производится расчет (в процентах) уменьшения толщины изделия. Например, в автомобильной промышленности при производстве кузовных деталей выполняется измерение листовой стали после ее деформации.
