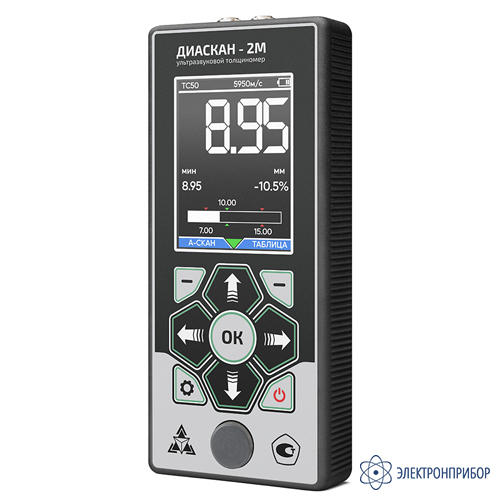

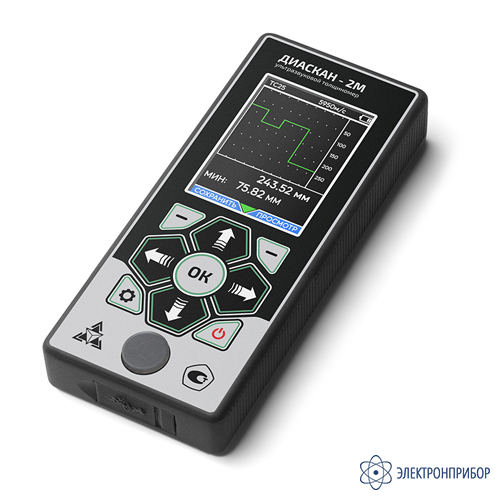

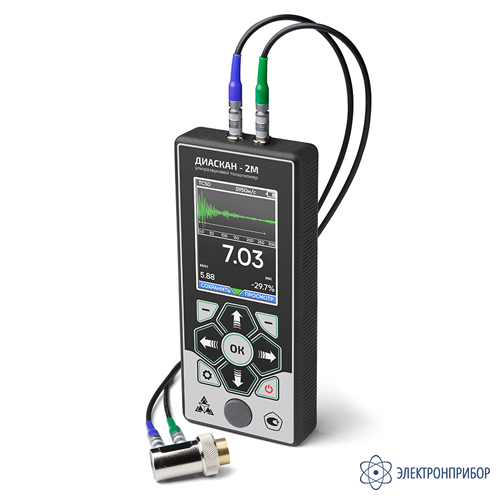

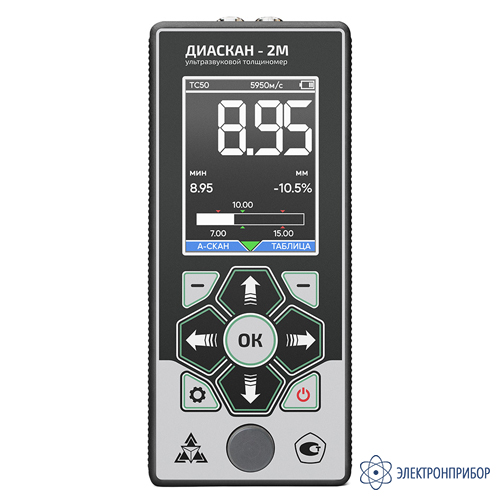

ДИАСКАН-2М — толщиномер ультразвуковой (с преобразователями 5 МГц и 10 МГц)
Код товара: 83415-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
94073-24 до 12.12.2029
-
Артикул
999958501
Сертификаты
Назначение толщиномера ультразвукового (с преобразователями 5 МГц и 10 МГц) ДИАСКАН-2М:
Толщиномер ультразвуковой ДИАСКАН-2М предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266, с номинальными частотами от 0, 5 до 20 МГц.
Толщиномер измеряет время распространения УЗ сигналов в диапазоне от 0 до 170.0 мкс, что соответствует диапазону от 0 до 505.7 мм по стали, при скорости УЗК 5950 м/с.
Толщиномер ДИАСКАН-2М применяется для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Толщиномер может эксплуатироваться при температуре окружающего воздуха от минус 20°С до 50°С, верхнее значение относительной влажности 95 % при 35 °С и более низких температурах, без конденсации влаги (группа исполнения С3 по ГОСТ 12997). Температура поверхности измеряемого изделия ограничивается пределами, указанными в паспорте используемого преобразователя.
По эксплуатационной законченности толщиномер относится к изделиям третьего порядка по ГОСТ 12997.
По устойчивости к воздействию атмосферного давления толщиномер и преобразователи соответствуют группе РI по ГОСТ 12997.
Степень защиты от воздействия пыли и воды соответствует исполнению IР40 по ГОСТ 14254.
-
-
Технические характеристики толщиномера ультразвукового (с преобразователями 5 МГц и 10 МГц) ДИАСКАН-2М:
Параметр Значение Диапазон контроля по стали 40Х13, мм тип преобразователя ТС50 1,5 – 300 тип преобразователя ТС25 3,0 – 300 тип преобразователя ТС10 0,5 – 30 тип преобразователя ДЕ5-12 15 – 200 Предел допускаемой основной погрешности при измерении толщины, δн, мм ± (0,01 + 0,01·dx),
где dx – толщина измеряемого образца, ммПредел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм:
- при шероховатости Rz=40 мкм
- при шероховатости Rz=80 мкм
± 0,10;
± 0,15Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм:
- при шероховатости Rz=320 мкм
- при шероховатости Rz=160 мкм
- при шероховатости Rz=80 мкм
± 0,20;
± 0,15;
± 0,10Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с непараллельными гранями, имеющими непараллельность до 3 мм на базовой длине 20 мм, мм:
- при толщинах до 10 мм
- при толщинах от 10 до 50 мм
± 0,30;
± (0,2+0,01Х), где Х – толщина образца в месте ввода УЗК.Тип УЗ преобразователя ультразвуковой раздельно-совмещенный или совмещенный Дисплей TFT, цветной, с разрешением 240х320 пикселей, с регулировкой внутренней подсветки Частота обновления А-скан - 25 Гц, В-скан - 10 Гц Детектор А- развертки Радио (RF) Зоны контроля две зоны контроля (А и В) с регулировкой порога и положения Коэффициент усиления входного тракта до 92 дБ, с шагом 0.5 дБ Полоса пропускания приемника от 0,5 до 15 МГц Память 500 файлов (размером до 50х50 значений), 1000 А- сканов и 1000 результатов В-сканирования Два типа файлов двумерная матрица для единичных измерений, А-скан и В-скан Возможность сохранения пользовательских настроек толщиномера до 1000 пользовательских настроек Встроенные энергонезависимые часы реального времени есть Интерфейс с персональной ПК USВ Габаритные размеры (В х Ш х Т) не более 150х65х25 мм Масса толщиномера 190 г Средняя наработка на отказ не менее 2500 часов Питание:
- внешний блок питания от сети переменного тока
- встроенный
220 В, 50 Гц, с выходным напряжением 5 В;
Li-Pol аккумуляторПотребляемая мощность не более 3 ВА Время установления рабочего режима не более 1 минут Время непрерывной работы от сети переменного тока - не менее 24 часов, с последующим выключением на 30 минут;
от встроенного аккумулятора не менее 10 часовРабочая температура толщиномер сохраняет работоспособность при температуре окружающей среды от минус 20 до 50 °С;
верхнее значение относительной влажности: 95 % при 35 °С (группа С3, ГОСТ 12997)Устойчивость к воздействию вибраций толщиномер устойчив к воздействию вибраций частотой до 35 Гц с амплитудой не более 0,35 мм (группа L1 по ГОСТ 12997) Работоспособность после транспортирования толщиномер сохраняет работоспособность после транспортирования при температуре окружающей среды от минус 30 до 50 °С -
Комплект поставки ДИАСКАН-2М
№ Наименование Количество 1 Блок электронный 1 2 Блок питания 1 3 Преобразователь ультразвуковой 5 МГц 1 4 Преобразователь ультразвуковой 10 МГц 1 5 Кабель подключения преобразователя 2 6 Кабель подключения к ПК 1 7 Монтажный чехол 1 8 Кейс для транспортировки и хранения 1 9 УЗ-гель "Волна" (от -30°С +100°С, 0,03 кг 1 10 Руководство по эксплуатации 1 -
