EM1401 — электромагнитно-акустический толщиномер
Код товара: 85357-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
87184-22 до 24.10.2027
Сертификаты
Назначение электромагнитно-акустического толщиномера EM1401:

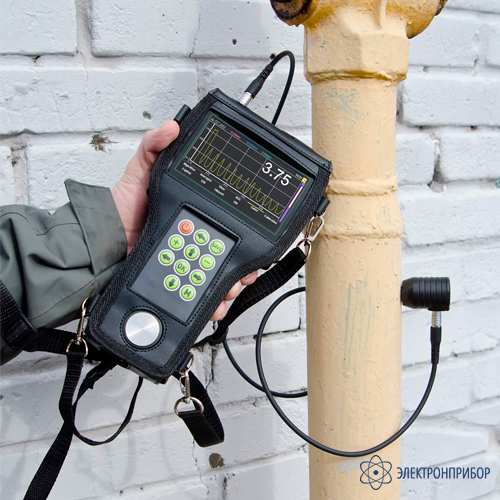

ЭМА толщиномер EM1401 предназначен для проведения толщинометрии стальных труб, листового проката, прутов, и других изделий из стали, алюминия и других металлов с рабочим зазором между датчиком и металлом до 6 мм. Зазор может состоять из грязи, ржавчины, солевых отложений, краски, лака, эмали, пластика или других непроводящих покрытий.
Описание электромагнитно-акустического толщиномера EM1401:

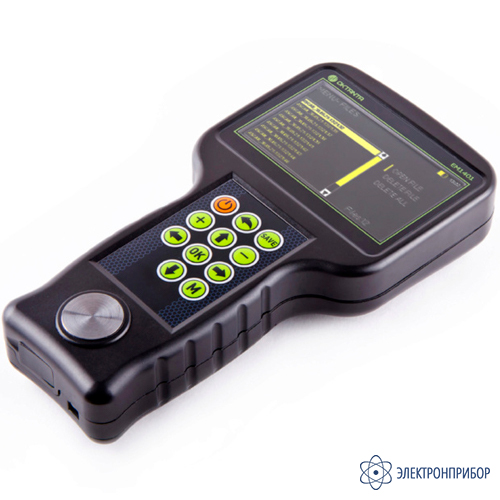

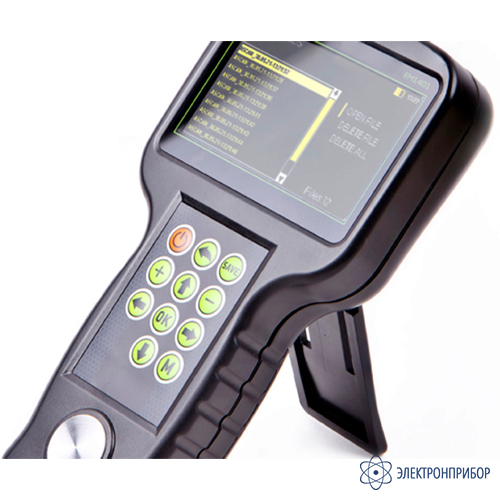

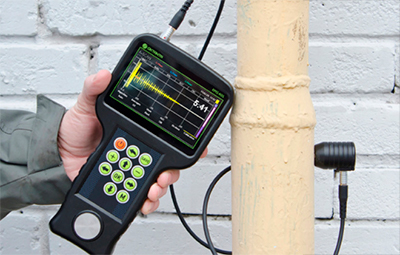

Толщиномер EM1401 имеет цветной дисплей, защищённый ударопрочным стеклом.
EM1401 позволяет проводить измерения:
- без контактной жидкости;
- без подготовки поверхности;
- одним нажатием кнопки;
- через рабочий зазор до 6 мм;
- как на плоских поверхностях, так и на поверхностях с радиусом кривизны 10 мм и более.
Для работы EM1401 не требуется предварительная подготовка поверхности, не требуется наличие контактной жидкости. Благодаря специальному датчику, EM1401 может использоваться для проведения толщинометрии на объектах нагретых до 750°C. В приборе реализован специальный алгоритм, учитывающий изменение скорости распространения звука в металле от температуры.

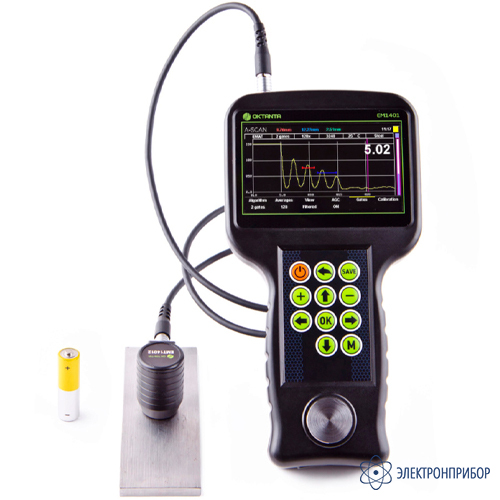

ЭМА толщиномер EM1401 позволяет анализировать А-скан, визуализировать B-скан (три варианта отображения), удобно сохранять данные на С-скане в матричной форме. При необходимости работать со стробами, выбирать режим измерения толщины, параметры обработки сигнала и прочее.
Особенности электромагнитно-акустического толщиномера EM1401:
- Различные поверхности. Работает как на плоских поверхностях, так и на поверхностях с радиусом кривизны 10 мм и более.
- Технология ЭМАП. Технология позволяет проводить измерение толщины без контактной жидкости и предварительной очистки поверхности.

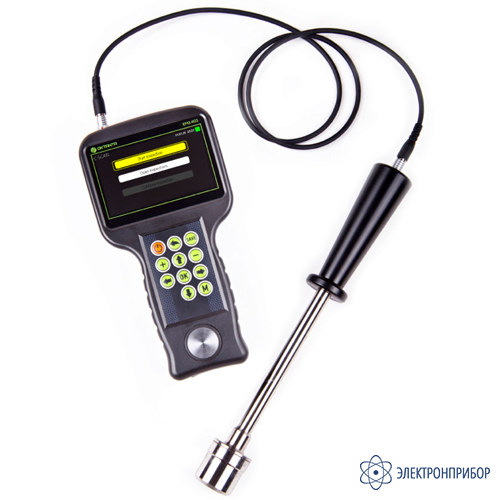

- Высокотемпературный преобразователь (по запросу). Диапазон рабочих температур на поверхности объекта контроля для стандартных ЭМА преобразователей составляет -20…+80°С. Специальный преобразователь ЭМТ14014Т измеряет толщину на объектах, нагретых до 750°С.

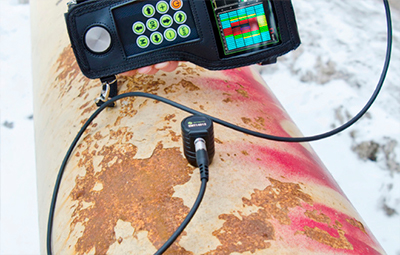

- Рабочий зазор до 6 мм (грязь, ржавчина, солевые отложения, краска, лак, эмаль, пластик и другие непроводящие покрытия).
- Цветной дисплей защищен ударопрочным стеклом. EM1401 позволяет анализировать А-скан, визуализировать B-скан, удобно сохранять данные на С-скане в матричной форме.
- Без очистки поверхности, без контактной жидкости. EM1401 измеряет толщину без использования контактной жидкости и без подготовки поверхности.
На показания прибора слабо влияет перекос датчика, в отличие от традиционных толщиномеров с пьезопреобразователями, которые требуют фиксации датчика в определённом положении.
EM1401 использует специальный алгоритм обработки данных, который позволяет корректно измерять толщину в автоматическом режиме при наличии мешающих факторов, таких как анизотропия металла, наличие нескольких отражателей, наличие внешних помех. Помимо автоматического режима измерения толщины прибор позволяет использовать ручные режимы измерения по первому эхо-сигналу и по разности между любыми двумя эхо-сигналами. Ручной режим рекомендуется использовать на сильно корродированных объектах.
-
-
Технические характеристики электромагнитно-акустического толщиномера EM1401:
Параметр Значение Рабочий температурный диапазон окружающей среды -20...+50°С Время непрерывной работы без подзарядки аккумулятора 7 часов Максимальное количество измерений в секунду 16 Габаритные размеры 232 х 135 х 44 мм Для ЭМА преобразователей Диапазон измеряемых толщин для стали 2 - 80 мм Диапазон измеряемых толщин для стали без зазора 2 - 200 мм Погрешность измерения толщины в диапазоне 2...25 мм 0,08 + 0,001·Н мм Погрешность измерения толщины в диапазоне 25...200 мм 0,1 + 0,005·Н мм Допустимый зазор между преобразователем EMT14012 и объектом контроля до 4 мм Допустимый зазор между преобразователем ЕМТ14013 и объектом контроля до 6 мм Допустимый перекос датчика относительно нормали к поверхности объекта контроля ±25° Минимальный допустимый радиус кривизны поверхности объекта контроля ≥ 10 мм Диапазон настройки скорости звука 1000...9999 м/с с шагом 1 м/с Рабочая частота прибора 4 МГц Рабочий температурный диапазон поверхности объекта контроля -20...+80°С
(-20...+750°С с преобразователем ЕМТ14014Т) -

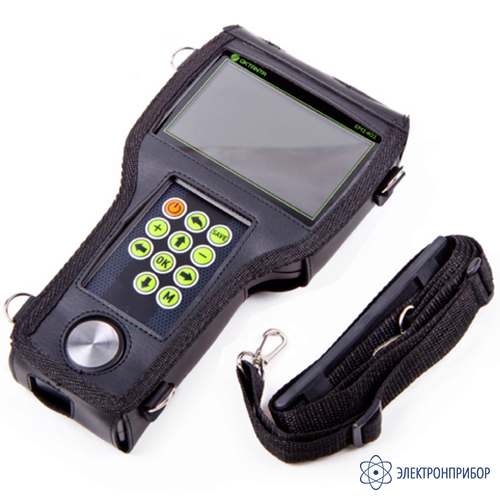

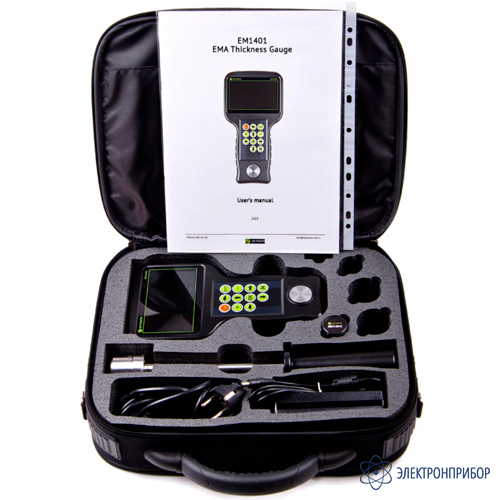

Комплект поставки EM1401
№ Наименование Количество 1 Электромагнитно-акустический толщиномер EM1401 1 2 ЭМА преобразователь EMT14012 1 3 Кабель соединительный для ЭМА 1 4 Зарядное устройство (адаптер и кабель питания) 1 5 Защитный чехол 1 6 Кейс для хранения прибора 1 7 Руководство по эксплуатации 1 Дополнительная комплектация EM1401
(Поставляется за отдельную плату)
№ Наименование 1 ЭМА преобразователь ЕМT14013 для работы с зазором до 6 мм 2 Высокотемпературный ЭМА преобразователь ЕМT14014Т для работы с объектами, поверхность которых нагрета до 750°C -
