EM1401UT — электромагнитно-акустический + ультразвуковой толщиномер
Код товара: 85358-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
87184-22 до 24.10.2027
Сертификаты
Назначение электромагнитно-акустического + ультразвукового толщиномера ЕМ1401UT:

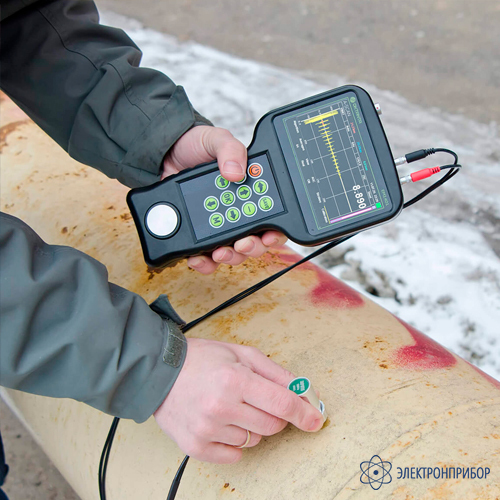

ЭМА толщиномер EM1401UT предназначен для проведения толщинометрии стальных труб, листового проката, прутов, и других изделий из стали, алюминия и других металлов с рабочим зазором между датчиком и металлом до 6 мм. Зазор может состоять из грязи, ржавчины, солевых отложений, краски, лака, эмали, пластика или других непроводящих покрытий.
Описание электромагнитно-акустического + ультразвукового толщиномера ЕМ1401UT:

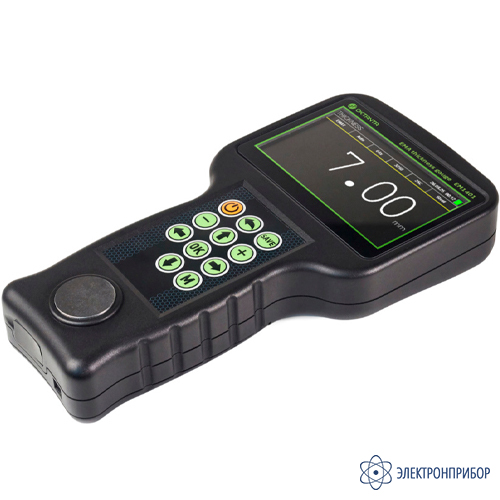

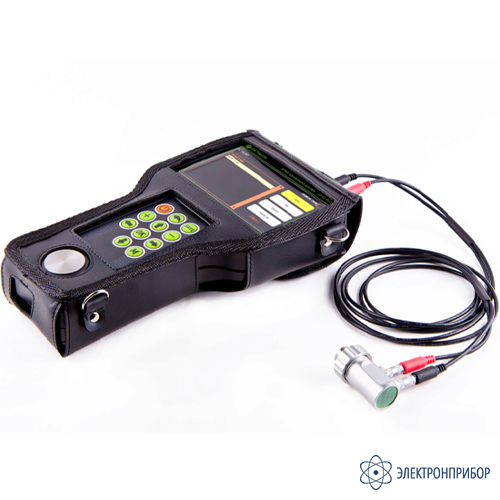

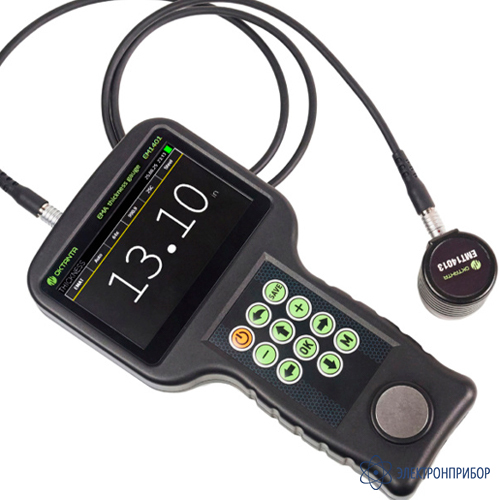

Толщиномер EM1401UT имеет цветной дисплей, защищённый ударопрочным стеклом.
EM1401UT использует специальный алгоритм обработки данных, который позволяет корректно измерять толщину в автоматическом режиме при наличии мешающих факторов, таких как анизотропия металла, наличие нескольких отражателей, наличие внешних помех. Помимо автоматического режима измерения толщины прибор позволяет использовать ручные режимы измерения по первому эхо-сигналу и по разности между любыми двумя эхо-сигналами. Ручной режим рекомендуется использовать на сильно корродированных объектах.

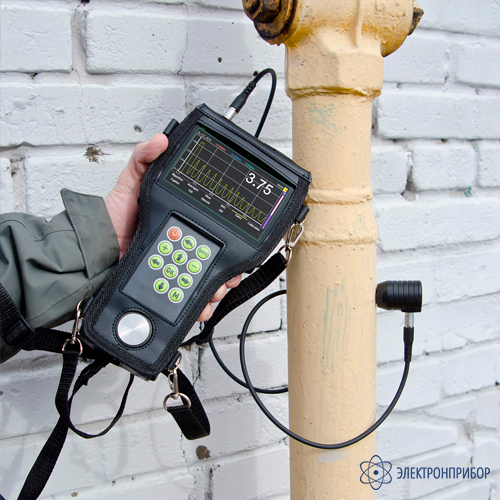

EM1401UT имеет два независимых измерительных канала: ЭМА и пьезоэлектрический, что обеспечивает повышенную надежность контроля. Пьезоэлектрические преобразователи рекомендуется использовать на тех объектах, где толщина отложений на поверхности металла не позволяет использовать ЭМА преобразователи и требуется зачистка поверхности.

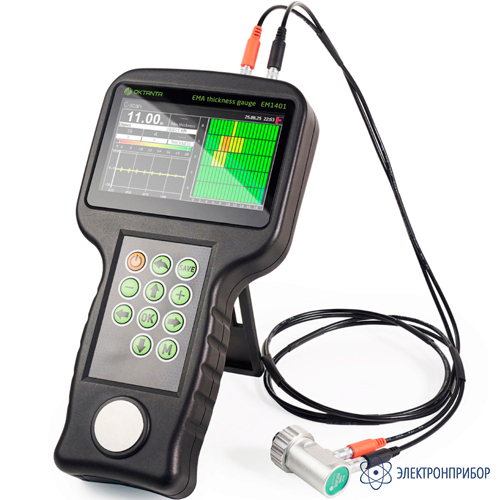

EM1401UT позволяет пользователю анализировать А-скан, визуализировать B-скан (три варианта отображения), удобно сохранять данные на С-скане в матричной форме. При необходимости работать со стробами, выбирать режим измерения толщины, параметры обработки сигнала и прочее.
EM1401UT может работать со:

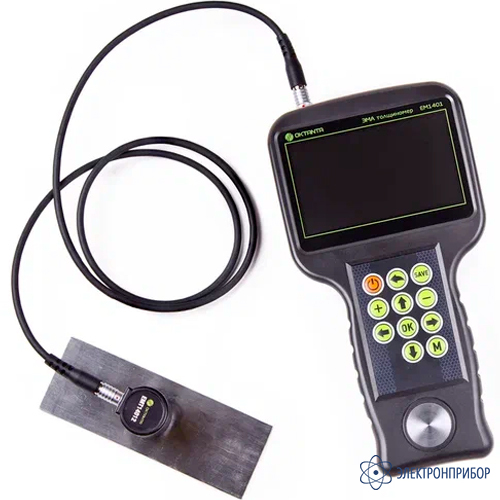

- стандартными ЭМА преобразователями с постоянным магнитом;
- пьезоэлектрическими преобразователями:
- ПЭП 5 Мгц, диаметр апертуры 10 мм;
- ПЭП 5 Мгц, диаметр апертуры 7,2 мм;
- ПЭП 10 Мгц, диаметр апертуры 5 мм.
Особенности электромагнитно-акустического + ультразвукового толщиномера ЕМ1401UT:

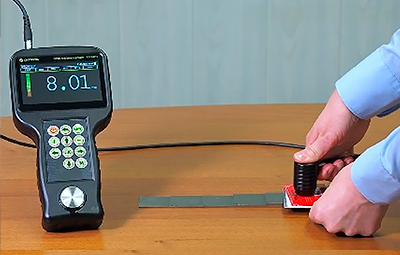

- Быстрые измерения. Просто поднесите преобразователь к поверхности объекта контроля.
- Различные поверхности. Работает как на плоских поверхностях, так и на поверхностях с радиусом кривизны 10 мм и более.
- Высокотемпературный преобразователь (по запросу). Диапазон рабочих температур на поверхности объекта контроля для стандартных ЭМА преобразователей составляет -20…+80°С. Специальный преобразователь ЭМТ14014Т измеряет толщину на объектах, нагретых до 750°С.
- Рабочий зазор до 6 мм (грязь, ржавчина, солевые отложения, краска, лак, эмаль, пластик и другие непроводящие покрытия).
- ЭМА и пьезоэлектрические преобразователи в одном устройстве. EM1401UT работает и с ЭМА, и с обычными пьезоэлектрическими преобразователями, что расширяет диапазон измеряемой толщины и позволяет подтвердить измеренное значение толщины.

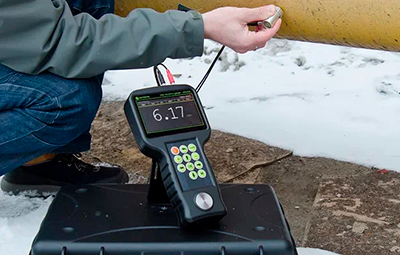

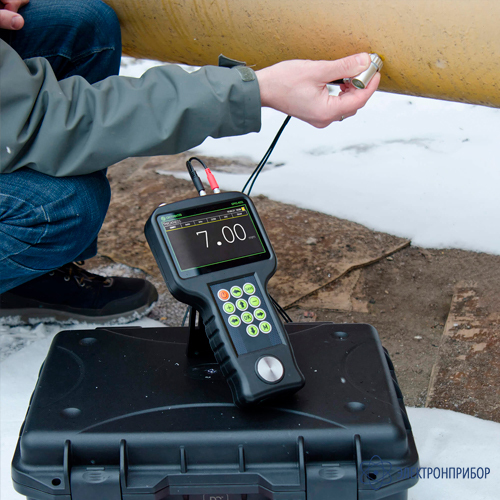

- Без очистки поверхности, без контактной жидкости. EM1401UT измеряет толщину без использования контактной жидкости и без подготовки поверхности.
Благодаря специальному датчику, EM1401UT может использоваться для проведения толщинометрии на объектах нагретых до 750°C.
В приборе реализован специальный алгоритм, учитывающий изменение скорости распространения звука в металле от температуры.
-
-
Технические характеристики электромагнитно-акустического + ультразвукового толщиномера ЕМ1401UT:
Параметр Значение Рабочий температурный диапазон окружающей среды -20...+50°С Время непрерывной работы без подзарядки аккумулятора 7 часов Диапазон настройки скорости звука 1000...9999 м/с с шагом 1 м/с Максимальное количество измерений в секунду 16 Габаритные размеры 232 х 135 х 44 мм Для ЭМА преобразователей Диапазон измеряемых толщин для стали 2 - 80 мм Диапазон измеряемых толщин для стали без зазора 2 - 200 мм Погрешность измерения толщины в диапазоне 2...25 мм 0,08 + 0,001·Н мм Погрешность измерения толщины в диапазоне 25...200 мм 0,1 + 0,005·Н мм Допустимый зазор между преобразователем EMT14012 и объектом контроля до 4 мм Допустимый зазор между преобразователем EMT14013 и объектом контроля до 6 мм Допустимый перекос датчика относительно нормали к поверхности объекта контроля ±25° Минимальный допустимый радиус кривизны поверхности объекта контроля ≥ 10 мм Рабочая частота прибора 4 МГц Рабочий температурный диапазон поверхности объекта контроля -20...+80°С
(-20...+750°С с преобразователем ЕМТ14014Т)Для пьезоэлектрических преобразователей Диапазон измеряемых толщин для стали 0,5 - 300 мм Погрешность измерения толщины в диапазоне 0,5...25 мм 0,08 мм Погрешность измерения толщины в диапазоне 25...300 мм 0,1 + 0,005·Н мм Минимальный допустимый радиус кривизны поверхности объекта 25 мм Рабочая частота прибора 5 МГц, 10 МГц Рабочий температурный диапазон поверхности объекта контроля -10...+60°С -

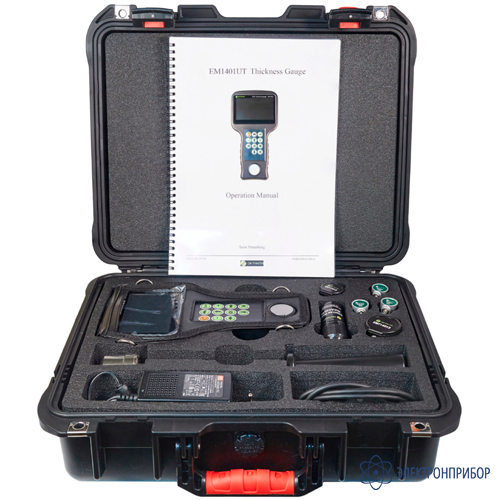

Комплект поставки EM1401UT
№ Наименование Количество 1 Электромагнитно-акустический + ультразвуковой толщиномер ЕМ1401UT 1 2 ЭМА преобразователь EMT14012 1 3 Кабель соединительный для ЭМА 1 4 Пьезоэлектрический преобразователь EDC10P5F3 1 5 Пьезоэлектрический преобразователь EDC5P7.2FS10 1 6 Пьезоэлектрический преобразователь EDC5P10FS15 1 7 Кабель соединительный для ПЭП 1 8 Зарядное устройство (адаптер и кабель питания) 1 9 Защитный чехол 1 10 Кейс для хранения прибора 1 11 Руководство по эксплуатации 1 Дополнительная комплектация ЕМ1401UT
(Поставляется за отдельную плату)
№ Наименование 1 ЭМА преобразователь ЕМT14013 для работы с зазором до 6 мм 2 Высокотемпературный ЭМА преобразователь ЕМT14014Т для работы с объектами, поверхность которых нагрета до 750°C -
