А1210, А-1210, А 1210

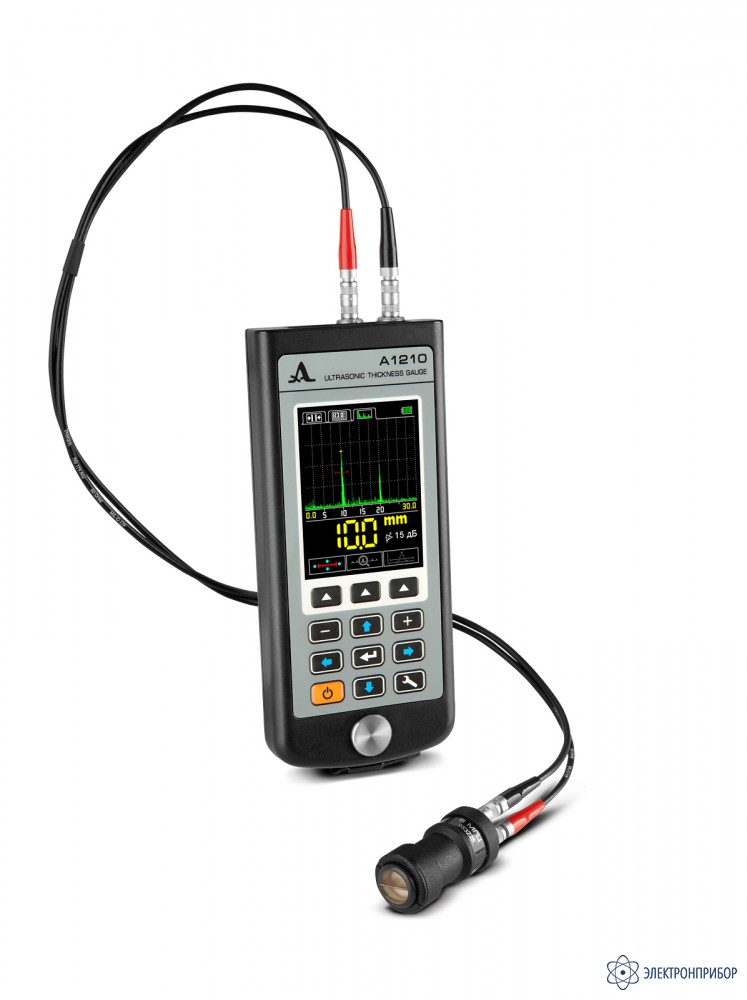

А1210 — ультразвуковой толщиномер

Код товара: 38064
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      49605-12 до 17.02.2027

    • Производитель

      АКС

    • Артикул

      1030

    Описание толщиномера А1210:

    Новейший ультразвуковой толщиномер с расширенным функционалом, может работать в режиме отображения результатов измерения в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.

    Назначение толщиномера А1210:

    Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука.

    Толщиномер может работать в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала. Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

    Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:

    • Проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука.
    • Измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия.
    • Проводить сканирование объекта контроля.

    Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.

    Использование раздельно-совмещенного преобразователя D1771 4.0A0D12CL позволяет:

    • Проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах без дополнительных настроек, что значительно облегчает и ускоряет процесс контроля.
    • В режиме А-СКАН получать достоверные результаты при проведении измерений через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий.

    Преобразователь D1771 4.0A0D12CL работоспособен при температурах от -30 до +50°С.

    Особенности толщиномера А1210:

    • Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
    • Отображение А-Сканов сигнала
    • Встроенный литиевый аккумулятор.
    • Время непрерывной работы - 9 ч.
    • Большой, информативный, цветной TFT дисплей.
    • Дискретность индикации измерений 0,01 или 0,1 мм.
    • Автоматическое определение скорости ультразвука на объекте известной толщины.
    • Энергонезависимая память на 50000 измерений.
    • Звуковая и виброиндикация.
    • Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
    • Передача данных на ПК через USB кабель.
    • Программное обеспечение для приема данных из прибора и сохранения их на ПК.

    Режимы работы толщиномера А1210:

    Режим НОРМА

    Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

    Особенности:

    • Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
    • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
    • Наглядное представление шкалы глубиномера.

    Режим ПАМЯТЬ

    Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

    Особенности:

    • Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
    • Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

    Режим А-Скан

    Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в вид А-Скана.

    Особенности:

    • Режим позволяет исключить неточности в измерениях вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
      Выбор способа измерения:
      - по первому превышению сигналом уровня строба;
      - по максимуму сигнала в стробе;
      - между двумя максимальными сигналами в стробе - позволяет осуществить толщинометрию металла через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий без зачистки;
      - сложение всех сигналов в стробе (функция АКФ).
    • Возможность просмотра выбранных участков сигнала, текущих параметров и настроек.
    • Сохранение изображения А-Скана вместе с результатом измерения.
  • Технические характеристики толщиномера А1210:

    Параметр Значение
    Диапазоны измеряемых толщин (по стали):
    -преобразователем D1771 4.0A0D12CL 0,7 – 300,0 мм
    -преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
    Основная погрешность измерений толщины Х, мм, не более:
    - при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
    -при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
    -при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
    Дискретность измерения толщин (изменяемая):
    - в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
    - в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
    Номинальное напряжение питания, В 3,7
    Диапазон настроек скоpости yльтpазвyка от 500 до 19 999 м/с
    Тип дисплея антибликовый, цветной TFT
    Время непрерывной работы 9 ч
    Установленный срок службы 5 лет
    Диапазон рабочих температур от -20°С до +50°С
    Габаритные размеры электpонного блока 161 х 70 х 24 мм
    Масса электронного блока 210 г
  • Комплект поставки А1210

    Наименование Количество
    1 A1210 - электронный блок ультразвукового толщиномера со встроенным аккумулятором 1
    2 Преобразователь S3567 2.5A0D10CL 1
    3 Преобразователь D1771 4.0A0D12CL 1
    4 Кабель LEMO-LEMO одинарный 1,2 м 1
    5 Кабель LEMO-LEMO двойной 1,2 м 1
    6 Сетевой адаптер 220 В-USB 1
    7 Кабель USB A-Micro B 1
    8 Компакт диск с документацией и ПО 1
    9 Чехол Т12 1
    10 Гель УЗ -30°C...+100°C, 0,1 кг 1
    11 Сумка Т12 1
