А 1207 U, А-1207U, А 1207 U
А1207U ультразвуковой толщиномер
Код товара: 64391-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
78024-20 до 22.04.2030
-
Производитель
Описание ультразвукового толщиномера А1207U:

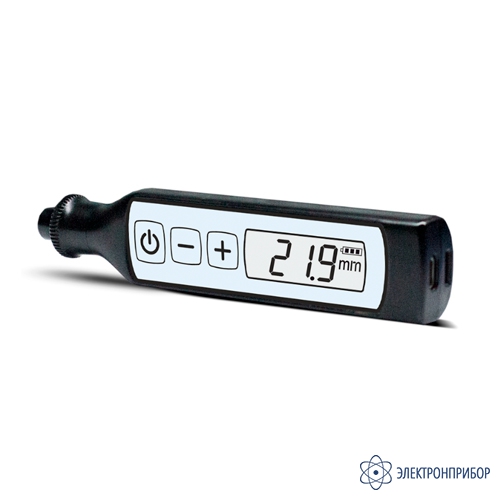

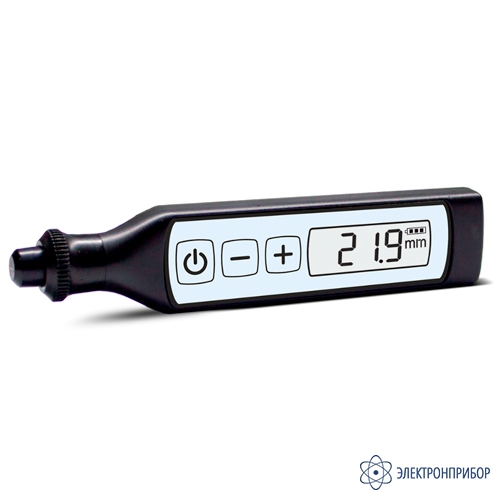

Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.
Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.
Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.

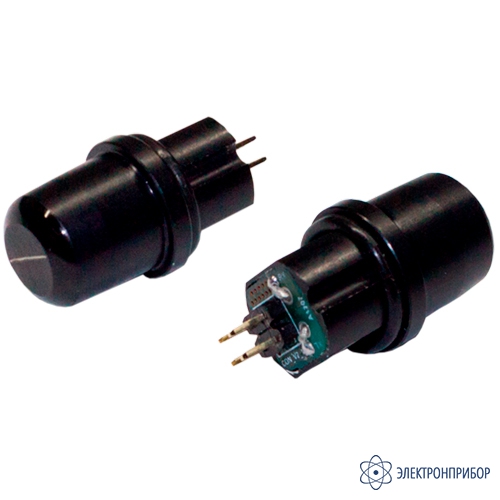

Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.

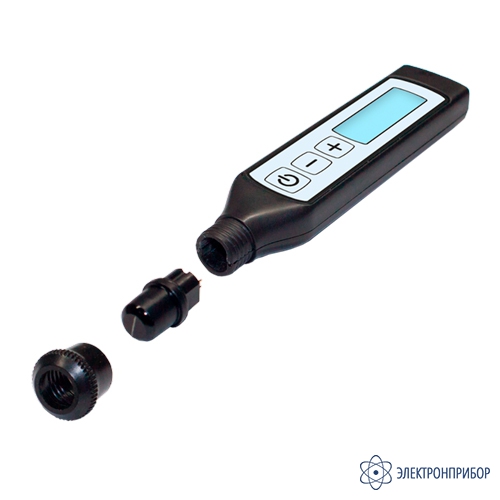

Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.
Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.
Ультразвуковой толщиномер А1207U поставляется в двух модификациях, отличающихся комплектацией:
- А1207U (в базовой комплектации);
- А1207U (в комплектации с раздельно-совмещенным ПЭП).Особенности ультразвукового толщиномера А1207U:
- Удобное меню для оперативного выбора параметров;
- Исключительная простота настройки и использования прибора;
- Малые габариты и вес (умещается в кармане);
- Возможность установки необходимой скорости;
- Возможность использования совмещенного и раздельно-совмещенного встроенных ПЭП;
- Возможность самостоятельной замены сменного встроенного преобразователя (без использования дополнительных инструментов) при износе его рабочей поверхности, а также для смены типа преобразователя с раздельно-совмещённого на совмещённый и наоборот;
- Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)4
- Встроенный LiPol аккумулятор;
- Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания;
- Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета;
- Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android
- Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщине 5 мм для совмещённого преобразователя, на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)
-
-
Технические характеристики ультразвукового толщиномера А1207U:
Параметр А1207U (в базовой комплектации) А1207U (в комплектации с раздельно-совмещенным ПЭП) Диапазон измеряемой толщины (по стали), мм:
- с совмещённым преобразователем
- с раздельно-совмещённым преобразователем
от 0,8 до 150,0
от 0,6 до 50,0
-
от 0,6 до 50,0Дискретность индикации толщины, мм от 0,60 до 9,99 мм 0,01 от 10,0 до 150,0 мм 0,1 Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина:
- с совмещённым преобразователем
- с раздельно-совмещённым преобразователем
±(0,005·X + 0,1)
±(0,01·X + 0,1)
-
±(0,01·X + 0,1)Диапазон устанавливаемых скоростей ультразвука, м/с от 1 000 до 9 000 Частота встроенного преобразователя, МГц:
- совмещённого
- раздельно-совмещённого
5
10
-
10Диаметр рабочей поверхности встроенного преобразователя, мм:
- совмещённого
- раздельно-совмещённого
8
6
-
6Источник питания встроенный LiPol аккумулятор Номинальное значение напряжения аккумулятора, В 3,7 Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч не менее 16 Габаритные размеры, мм не более 135 x 30 х 20 мм Масса, г не более 60 г Средний срок службы, лет не менее 5 Условия эксплуатации температура воздуха, С от -30 до +50 относительная влажность при температуре +35°C не выше 95% -

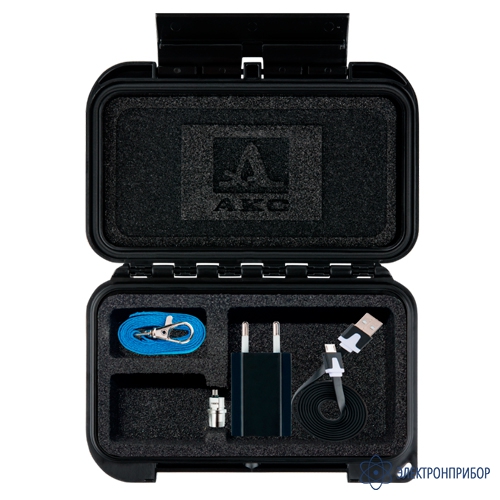

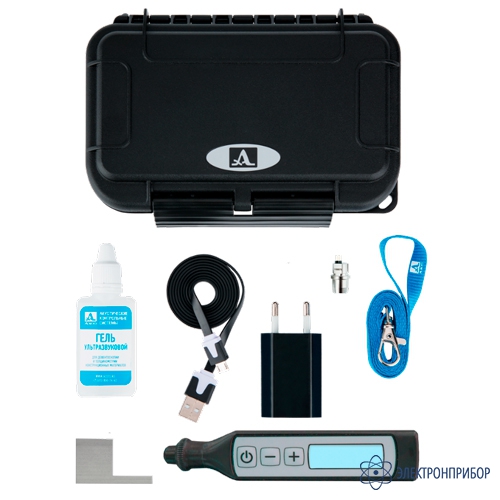

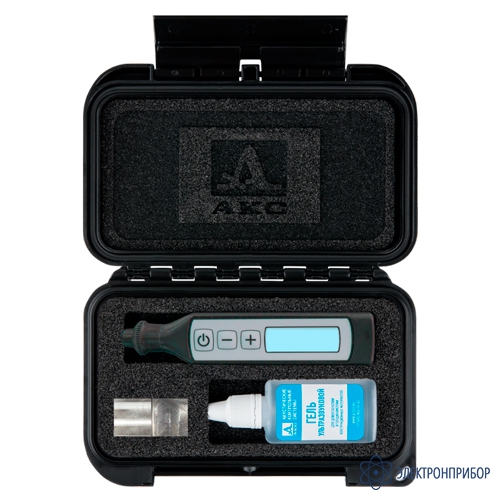

Комплект поставки А1207U
№ Наименование А1207U (в базовой комплектации) А1207U (в комплектации с раздельно-совмещенным ПЭП) 1 А1207U - электронный блок ультразвукового толщиномера 1 1 2 Раздельно-совмещённый преобразователь D1572 10.0A0D6CL 1 1 3 Совмещенный преобразователь S1573 5.0A0D8CL 1 - 4 Кабель USB A - Type C 1 1 5 Сетевой адаптер 220 В - USB 1 1 6 Калибровочный образец UCB014 1 1 7 Гель АКС-гель -35°C+100°C, 20 г 1 1 8 Жесткий кейс Т07 1 1 -
