EM1501 — электромагнитно-акустический + ультразвуковой толщиномер
Код товара: 85380-
-
Гарантия
2 года
Назначение электромагнитно-акустического + ультразвукового толщиномера ЕМ1501:

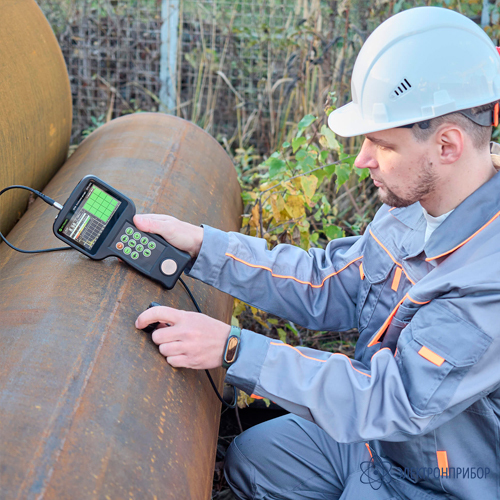

Толщиномер ЕМ1501 проводит контроль стальных труб, листового проката, прутов и других изделий из стали, алюминия и других металлов максимально удобно, быстро и надёжно.
Технология работы толщиномера ЕМ1501 основана на последних научных разработках в области неразрушающего контроля и на многолетнем опыте работы инженеров компании Октанта. Прибор измеряет толщину металла при наличии зазора до 7 мм (самое большое значение по сравнению с другими ЭМА толщиномерами).
Два независимых измерительных канала: ЭМА и пьезоэлектрический, позволяют повысить надёжность контроля. Пьезоэлектрические преобразователи рекомендуется использовать на тех объектах, где толщина отложений на поверхности металла не позволяет использовать ЭМА преобразователи и требуется зачистка поверхности.
EM1501 может работать с:
- датчиками с импульсным электромагнитом, к которым не прилипает грязь;
- пьезоэлектрическими преобразователями:
- ПЭП 5 МГц, диаметр апертуры 10 мм;
- ПЭП 5 МГц, диаметр апертуры 7,2 мм;
- ПЭП 10 МГц, диаметр апертуры 5 мм; - стандартныеми ЭМА преобразователями с постоянным магнитом.

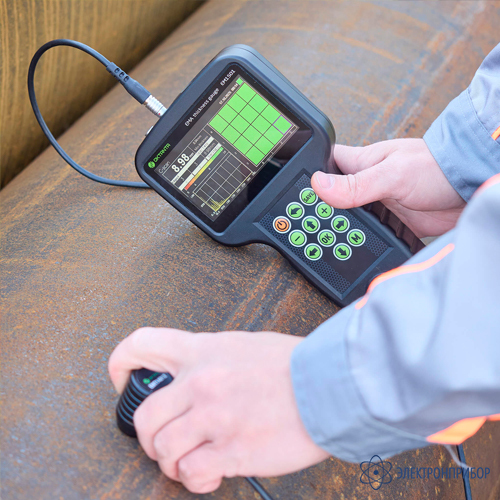

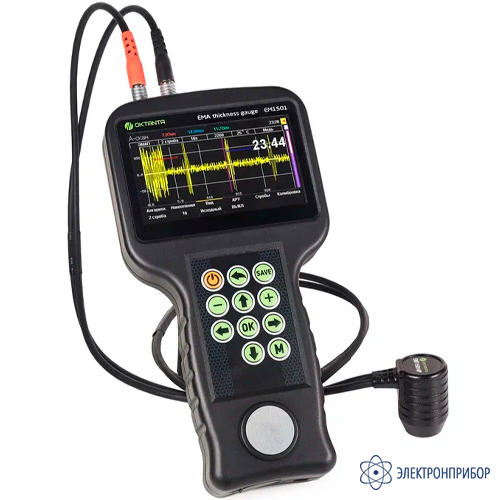

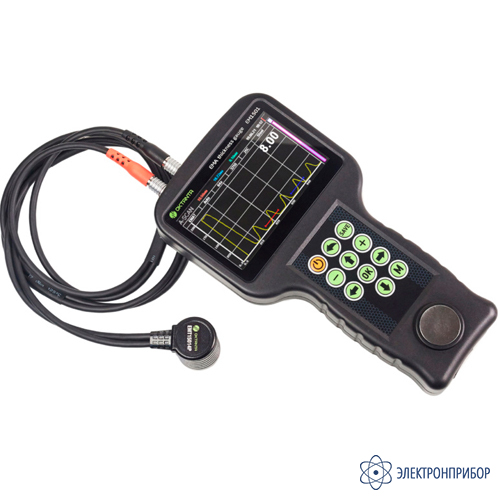

Яркий цветной экран прибора позволяет отображать толщину и А-скан для текущего объекта контроля. Помимо А-сканов EM1501 также имеет возможности построения B и C-сканов, передачи результатов измерений на ПК в табличном виде, и дальнейшего построения отчетов о результатах контроля в приложении EMViewer.

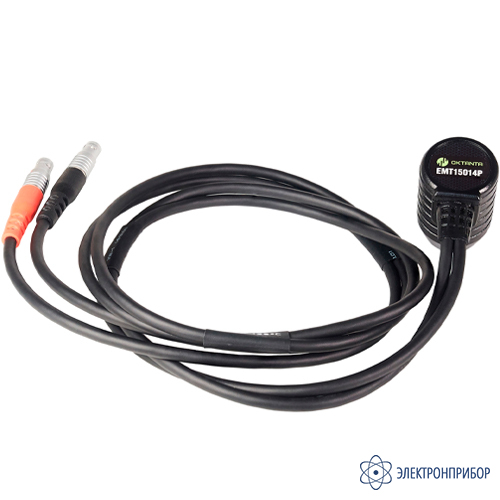

EM1501 может работать с ЭМА преобразователями с импульсным электромагнитом, к которым не прилипает грязь. Данный преобразователь рекомендуется использовать на загрязненной поверхности при толщине отложений не более 1-2 мм.
Специальный высокотемпературный преобразователь позволяет работать с горячими объектами нагретыми до 750°C.Особенности электромагнитно-акустического + ультразвукового толщиномера ЕМ1501:

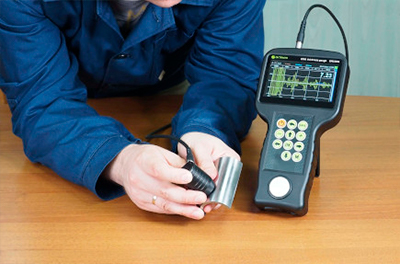

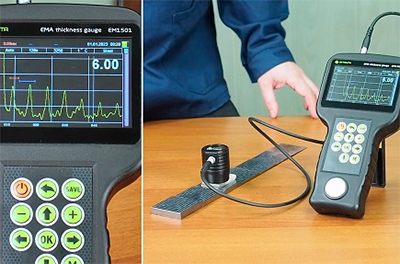

- Быстрые измерения. Просто поднесите преобразователь к поверхности объекта контроля.

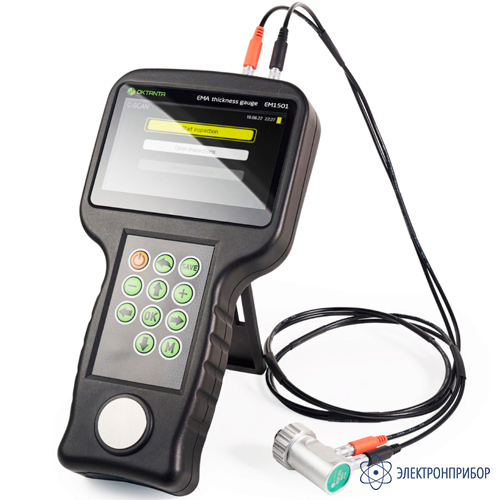

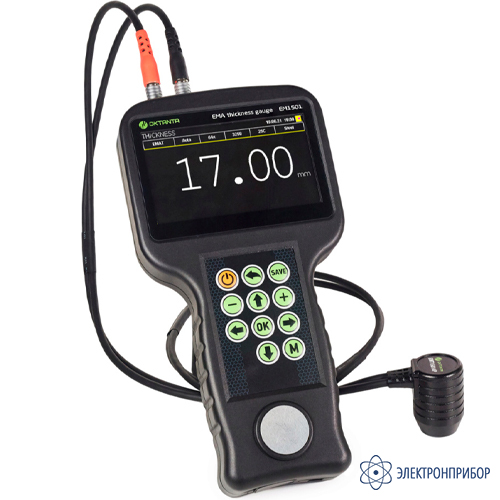

- Цветной дисплей, защищенный ударопрочным стеклом. EM1501 позволяет пользователю анализировать А-сканы, визуализировать В-сканы, сохранять данные по С-сканам и работать со стробами, выбирать режим измерения толщины, параметры обработки сигнала и так далее.
- Различные поверхности. Работает как на плоских поверхностях, так и на поверхностях с радиусом кривизны 10 мм и более.
- Самый большой рабочий зазор. Рабочий зазор до 7 мм (грязь, ржавчина, солевые отложения, краска, лак, эмаль, пластик и другие непроводящие покрытия).

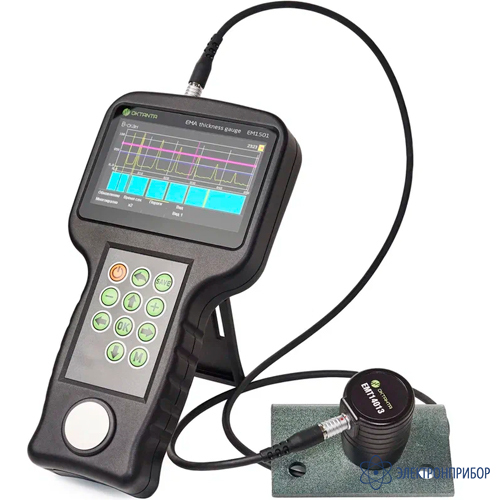

- Различные преобразователи. EM1501 работает с ЭМА преобразователями с постоянным магнитом и с импульсным электромагнитом, в том числе высокотемпературными, а также с классическими пьезоэлектрическими преобразователями.
- Без очистки поверхности, без контактной жидкости. EM1501 измеряет толщину без использования контактной жидкости и без подготовки поверхности.
-
-
Технические характеристики электромагнитно-акустического + ультразвукового толщиномера ЕМ1501:
Параметр Значение Рабочий температурный диапазон окружающей среды -20...+50°С Время непрерывной работы без подзарядки аккумулятора 7 часов Диапазон настройки скорости звука 1000...9999 м/с с шагом 1 м/с Максимальное количество измерений в секунду 16 Габаритные размеры 232 x 135 x 44 мм Для ЭМА преобразователей Диапазон измеряемых толщин для стали 2...80 мм Диапазон измеряемых толщин для стали без зазора 2...200 мм Погрешность измерения толщины (2...25 мм) 0,08 + 0,001·Н мм Погрешность измерения толщины (25...200 мм) 0,1 + 0,005·Н мм Допустимый зазор между преобразователем EMT14012 и объектом контроля до 4 мм Допустимый зазор между преобразователем с импульсным электромагнитом и объектом контроля до 2 мм Допустимый зазор между преобразователем EMT14013 и объектом контроля до 7 мм Допустимый перекос датчика относительно нормали к поверхности объекта контроля ± 25° Минимальный допустимый радиус кривизны поверхности объекта контроля ≥ 10 мм Рабочая частота прибора 4 МГц Рабочий температурный диапазон поверхности объекта контроля -20...+80°C
(-20...+750°C с преобразователем EMT14014Т)Для пьезоэлектрических преобразователей Диапазон измеряемых толщин для стали 0,5...300 мм Погрешность измерения толщины (0,5...25 мм) 0,08 мм Погрешность измерения толщины (25...300 мм) 0,1 мм Минимальный допустимый радиус кривизны поверхности объекта контроля 25 мм Рабочая частота прибора 5 МГц, 10 МГц Рабочий температурный диапазон поверхности объекта контроля -10...+60°C -

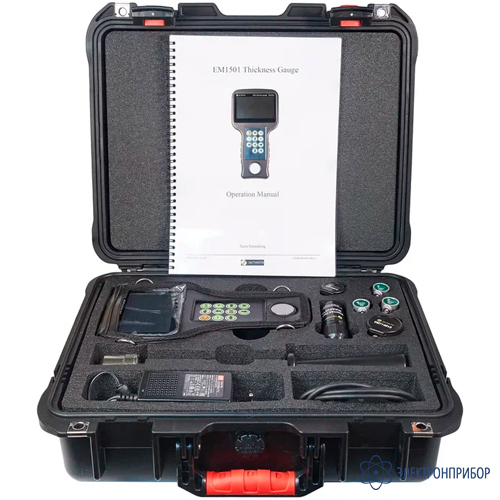

Комплект поставки EM1501
№ Наименование Количество 1 Электромагнитно-акустический + ультразвуковой толщиномер ЕМ1501 1 2 Электромагнитно-акустический преобразователь EMT15015Р (с импульсным электромагнитом) 1 3 Электромагнитно-акустический преобразователь EMT14012 (с постоянным магнитом) 1 4 Кабель соединительный для ЭМАП 1 5 Пьезоэлектрический преобразователь EDC10P5F3 1 6 Пьезоэлектрический преобразователь EDC5P7.2FS10 1 7 Пьезоэлектрический преобразователь EDC5P10FS15 1 8 Кабель соединительный для ПЭП 1 9 Кабель USB-C 1 10 Зарядное устройство (адаптер и кабель питания) 1 11 Защитный чехол 1 12 Кейс для хранения прибора 1 13 Руководство по эксплуатации 1 Дополнительная комплектация ЕМ1501
(Поставляется за отдельную плату)
№ Наименование 1 ЭМАП ЕМT14013 для работы с зазором до 6 мм 2 Высокотемпературный ЭМАП ЕМT14014Т для работы с объектами, поверхность которых нагрета до 750°C -
