EM5000 — электромагнитно-акустический толщиномер
Код товара: 85377-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
97885-26 до 05.03.2031
Назначение электромагнитно-акустического толщиномера ЕМ5000:

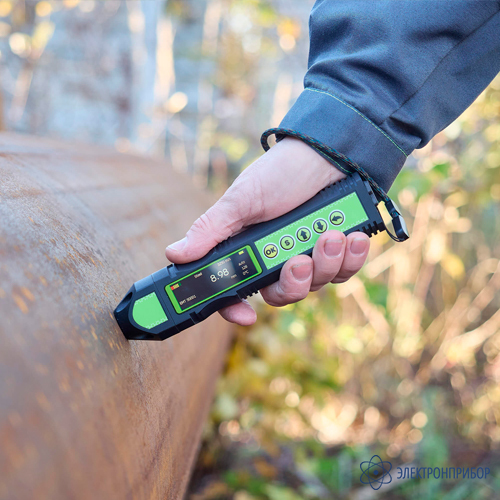

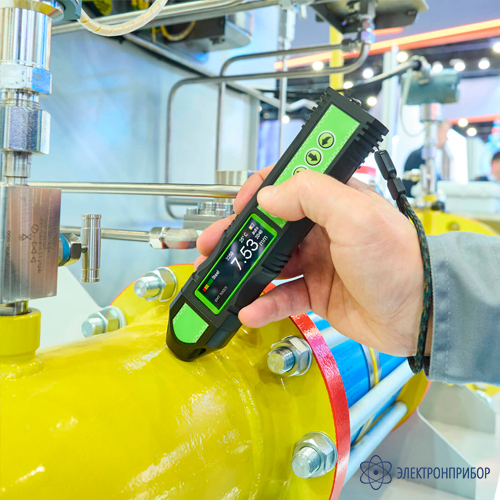

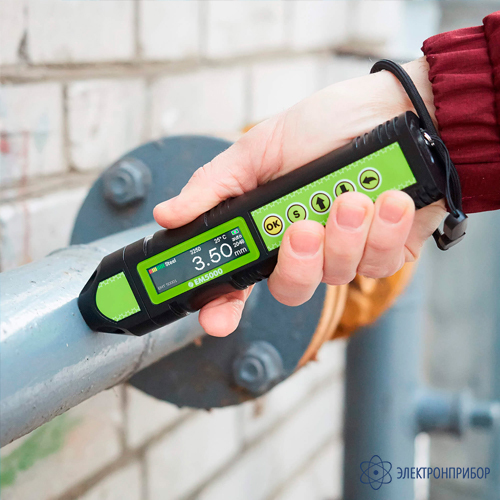

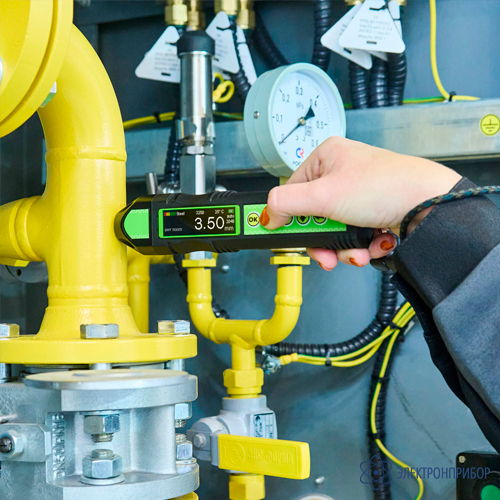

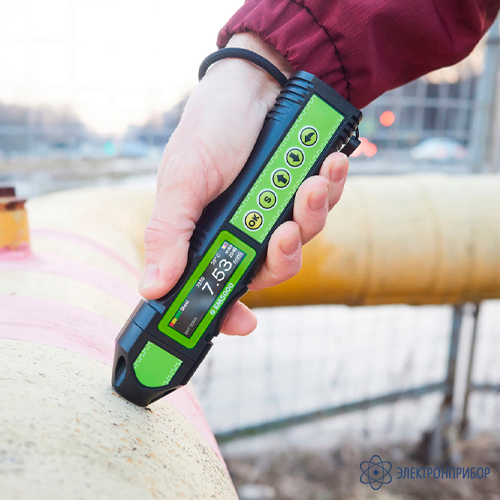

ЭМА толщиномер EM5000 предназначен для проведения толщинометрии стальных труб, листового проката, прутов, и других изделий из стали, алюминия и других металлов с рабочим зазором между датчиком и металлом до 4 мм. Зазор может состоять из грязи, ржавчины, солевых отложений, краски, лака, эмали, пластика или других непроводящих покрытий.
Для работы EM5000 не требуется предварительная подготовка поверхности, не требуется наличие контактной жидкости.
EM5000 можно использовать с датчиком с импульсным электромагнитом, который предотвращает налипание грязи. Эти датчики работают даже на сильно загрязненных поверхностях, оставляя поверхность датчика идеально чистой.
Варианты исполнения электромагнитно-акустического толщиномера ЕМ5000:
- ЕМ5000 - электромагнитно-акустический толщиномер;
- ЕМ5000 с высокотемпературным датчиком - электромагнитно-акустический толщиномер с высокотемпературным преобразователем.
Особенности электромагнитно-акустического толщиномера ЕМ5000:
- Рабочий зазор до 4 мм (грязь, ржавчина, солевые отложения, краска, лак, эмаль, пластик или другие непроводящие покрытия).

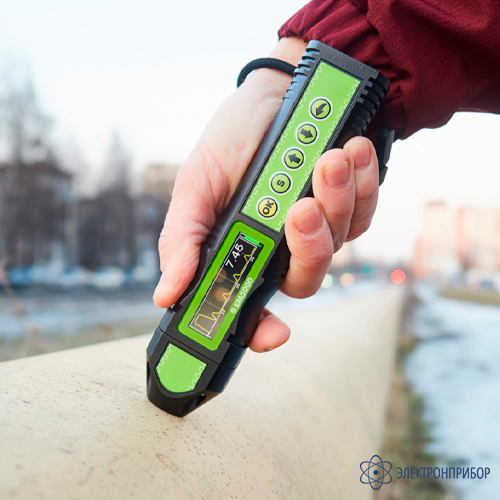

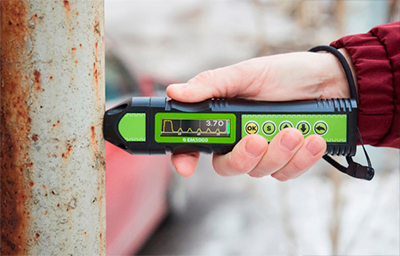

- Цветной светодиодный дисплей позволяет не только отображать значения толщины, но и анализировать А-скан.

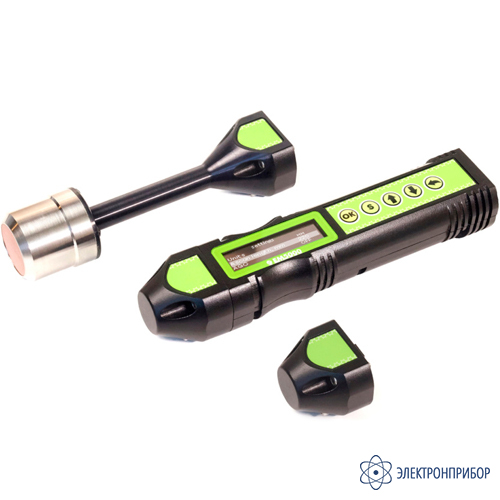

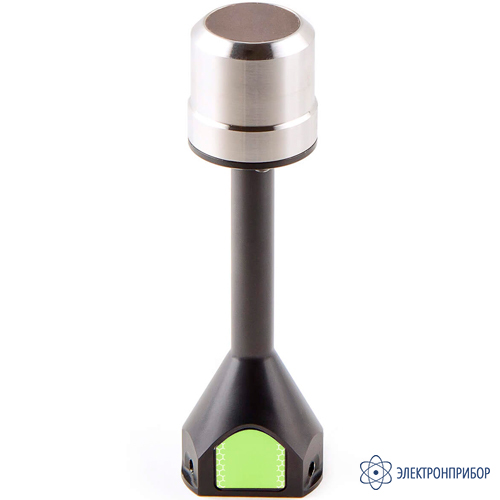

- Высокотемпературный преобразователь. Диапазон рабочих температур на поверхности объекта контроля для стандартных ЭМА-преобразователей составляет -20...+80°С. Специальный импульсный электромагнитный преобразователь ЭМТ50004Т измеряет толщину на объектах, нагретых до 750°С.

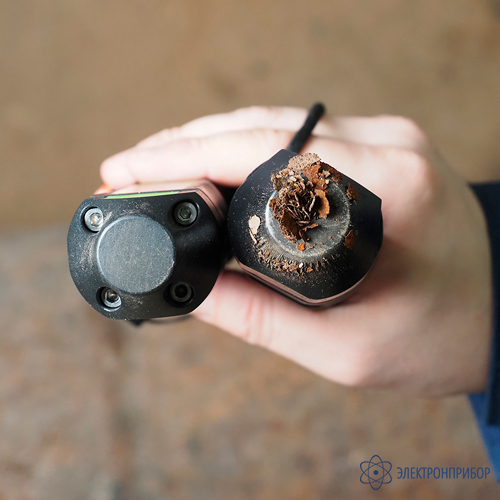

- Импульсный электромагнит. Грязь не прилипает к поверхности преобразователя с импульсным электромагнитом.

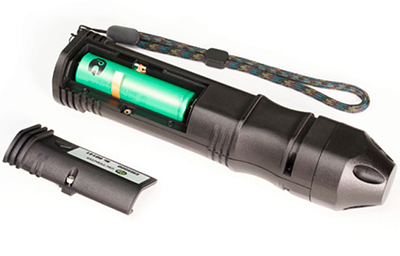

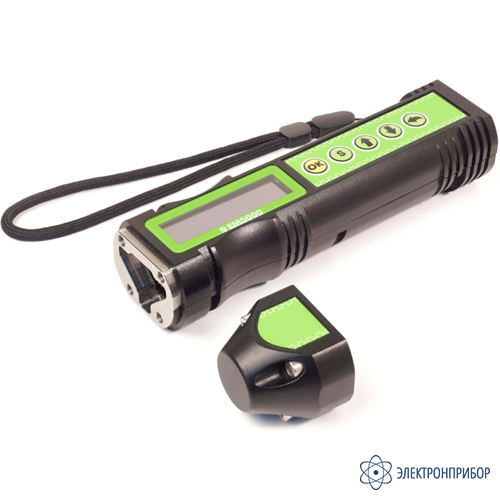

- Съемный аккумулятор. Съемный стандартный аккумулятор 18650, который можно быстро заменить в полевых условиях.
- Без очистки поверхности, без контактной жидкости. EM5000 измеряет толщину без использования контактной жидкости и без подготовки поверхности.
Описание электромагнитно-акустического толщиномера ЕМ5000:
Прибор имеет возможность работы с датчиками с импульсным электромагнитом, к которым не прилипает грязь.
Благодаря специальному датчику, EM5000 может использоваться для проведения толщинометрии на объектах нагретых до 750°C.
На показания прибора слабо влияет перекос, в отличие от традиционных толщиномеров с пьезопреобразователями, которые требуют фиксации датчика в определённом положении.

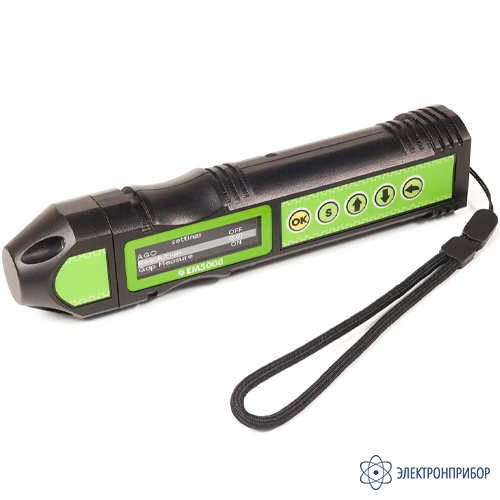

EM5000 имеет цветной дисплей, защищённый ударопрочным стеклом.
Прибор использует специальный алгоритм обработки данных, который позволяет корректно измерять толщину при наличии мешающих факторов, таких как анизотропия металла, наличие нескольких отражателей, наличие внешних помех. Данный алгоритм позволяет снизить человеческий фактор и упростить интерфейс прибора.
EM5000 оснащен сменным аккумулятором: при необходимости аккумулятор можно заменить на новый, что продлевает срок службы прибора.
Подключение к планшету, смартфону или другому устройству на базе Android позволяет расширить возможности EM5000: анализировать А-сканы, В-сканы, работать со стробами, выбирать режим измерения толщины, параметры обработки сигнала и так далее. EM5000 подключается к планшету по Bluetooth.

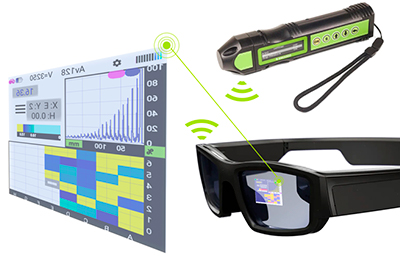

ЭМА толщиномер EM5000 по Вашему желанию может быть дополнен очками дополненной реальности. Очки дополненной реальности позволяют производить измерения с помощью EM5000 в труднодоступных местах, где считывание показаний прибора с дисплея не представляется возможным или затруднено. Показания в этом случае отображаются на стекле смарт-очков и их всегда видно оператору.
-
-
Технические характеристики электромагнитно-акустического толщиномера ЕМ5000:
Параметр Значение Диапазон измеряемых толщин для стали 2...80 мм Диапазон измеряемых толщин для стали без зазора 2...600 мм Погрешность измерения толщины (2...25 мм) 0,08 + 0,001·Н мм Погрешность измерения толщины (25...200 мм) 0,1 + 0,005·Н мм Допустимый зазор между прибором и объектом контроля (ЕМТ50001) до 4 мм Допустимый перекос датчика относительно нормали к поверхности объекта контроля ± 25° Минимальный допустимый радиус кривизны поверхности объекта контроля ≥ 10 мм Максимальное количество измерений в секунду 16 Диапазон настройки скорости звука 1000...9999 м/с с шагом 1 м/с Рабочая частота прибора 4 МГц Время непрерывной работы без подзарядки аккумулятора 5 часов Рабочий температурный диапазон окружающей среды -20...+50°С Рабочий температурный диапазон поверхности объекта контроля -20...+80°C
(-20...+750°C с преобразователем EMT50004Т)Габаритные размеры 185 x 43 x 35 мм Аккумулятор (питание прибора) тип 18650, 3,6 В -

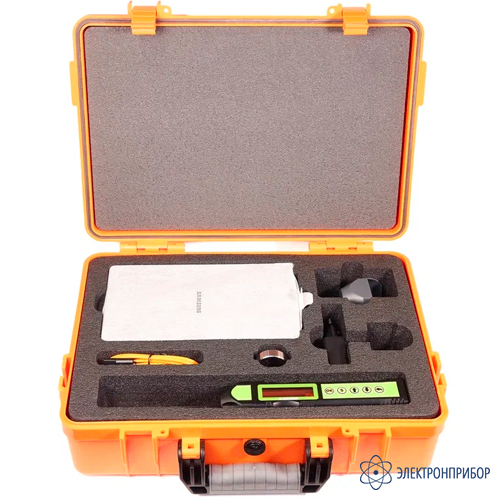

Комплект поставки EM5000
№ Наименование ЕМ5000 ЕМ5000 с высокотемпературным датчиком 1 Электромагнитно-акустический толщиномер ЕМ5000 1 1 2 Преобразователь EMT50004Т для работы с объектами, поверхность которых нагрета до 750°C - 1 3 Зарядное устройство 1 1 4 Кабель USB-C 1 1 5 Преобразователь EMT50003P (с импульсным электромагнитом) 1 1 6 Преобразователь EMT50001 (с постоянным магнитом) 1 1 7 Защитная насадка на преобразователь СAP40001 1 1 8 Планшет с установленной программой «ScanView» 1 1 9 Образец толщины СОП CP22101 1 1 10 Отвертка для преобразователя 1 1 11 Отвертка для крышки аккумулятора 1 1 12 Кейс для транспортировки и хранения 1 1 13 Руководство по эксплуатации 1 1 14 Программа «ScanView». Руководство пользователя 1 1 -
