38 DL PLUS, 38-DL PLUS, 38-DL-PLUS, 38DL-PLUS

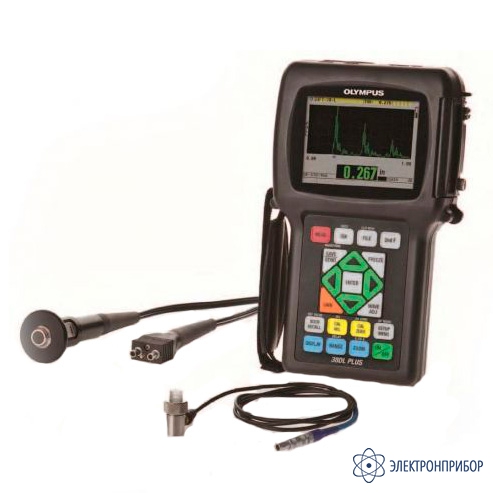

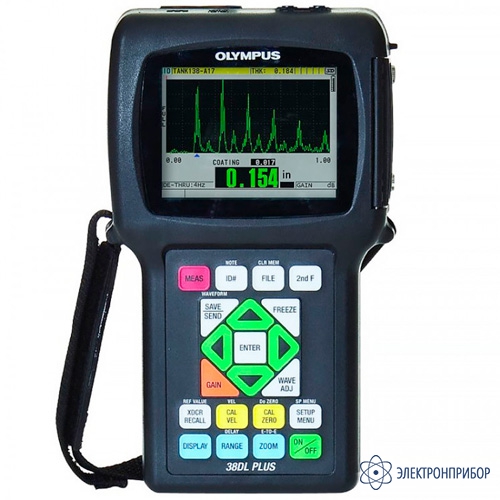

38DL PLUS — ультразвуковой толщиномер
Код товара: 61589-
Внимание! Стандартный комплект поставки отсутствует. Комплектация подбирается под конкретные задачи заказчика.-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
48504-11 до 30.11.2026
-
Производитель
Назначение ультразвукового толщиномера 38DL PLUS:
В 38DL PLUS реализованы многие измерительные функции и возможности, а так же специально разработанные программные опции. Герметичный корпус выполнен в соответствии с требованиями стандарта IP67, что обеспечивает возможность работы в окружении с повышенной влажностью и значительной вибрацией. Цветной прозрачно-отражающий VGA дисплей гарантирует прекрасную видимость в различных условиях - как при ярком свете, так и в полной темноте. Прибор оснащен простой эргономичной клавиатурой, доступ ко всем функциям которой легок как правой, таки левой рукой.
Основные возможности ультразвукового толщиномера 38DL PLUS:
- Возможность работы с одноэлементными и раздельно-совмещенными датчиками;
- Широкий диапазон толщин: от 0.08 мм (0.003 дюйма) до 635 мм (25 дюймов) – в зависимости от материала и датчика;
- Определение толщины покрытых коррозией материалов с помощью раздельно-совмещенных датчиков;
- Определение толщины через покрытие «THRU-COAT®» и измерения «Эхо-Эхо» на окрашенных поверхностях;
- Программная опция определения толщины окисла/окалины;
- Стандартное разрешение от 0.01 мм или 0.001 дюйма для всех датчиков;
- Программная опция «High Resolution» обеспечивает высокое разрешение в 0.001 мм (0.0001 дюйма) при работе с одноэлементными датчиками на 2.25 - 30 МГц;
- Программная опция «Multilayer» позволяет проводить измерения до 4 слоев одновременно;
- Программа «High Penetration» для работы с материалами с высоким уровнем затухания УЗ: стекловолокно, резина и литье;
- Измерение толщины, скорости распространения ультразвука и времени пролета;
- Дифференциальный режим и режим Скорости Снижения;
- Временной B-скан; 10,000 значений на скан;
- Технология « High Dynamic Gain» компании Olympus обеспечивает высокое динамическое усиление за счет цифровых фильтров;
- Функция «V-Path Builder» предназначена для коррекции УЗ-пути;
- Прибор разработан в соответствии со стандартом EN15317.
Описание ультразвукового толщиномера 38DL PLUS:
Чем отличается представленный толщиномер от других? 38DL PLUS предназначен для решения различных задач, связанных с измерением толщины материала, как в полевых условиях, так и на производстве. 38DL PLUS позволит реализовать требования инспекции в любых условиях: повышенная влажность или грязь, холод или жара, яркий свет или недостаточное освещение. Необходим надежный прибор, который можно использовать в жестких, неблагоприятных условиях? 38DL PLUS в прочном обрезиненном корпусе, выполненном в соответствии со стандартном IP67, - это ответ!
Предназначен для работы в жестких рабочих условий:
- Компактный и легкий - 0.814 кг;
- Прочный прибор, разработанный в соответствии со стандартом IP67;
- Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810F, Метод 511.4, Процедура I;
- Прошел испытание на устойчивость к ударам: MIL-STD-810F, Метод 516.5, Процедура I, 6 циклов на каждую ось, 15 g, 11 мс, Half sine;
- Испытание на устойчивость к вибрации: MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рисунок 6, воздействие: 1 час на каждую ось;
- Широкий диапазон рабочих температур;
- Защитный резиновый чехол с подставкой;
- Цветной прозрачно-отражающий VGA дисплей: обеспечение четкости при естественном освещении или в помещении.
Простота работы:
Работа вне помещения, режим A-скан;
Работа в помещении, режим B-скан.
- Удобство работы с клавиатурой как левой, так и правой рукой;
- Простой рабочий интерфейс с прямым доступом ко всем функциям;

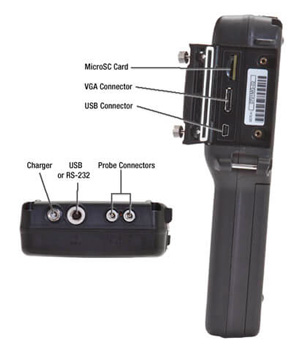

- Возможность записи данных как на внутреннюю, так и на внешнюю MicroSD карту памяти;
- Порт передачи данных USB и RS-232;
- Буквенно-цифровой регистратор данных с возможностью записи до 475,000 значений толщин или 20,000 форм волны;
- VGA выход для подключения к компьютеру или внешнему монитору;
- Стандартные/Пользовательские настройки раздельно-совмещенных датчиков;
- Стандартные/Пользовательские настройки одноэлементных датчиков;
- Возможность назначения пароля для блокировки функций инструмента.
Измерение толщины металлов, подверженных коррозией:
Одной из основных возможностей 38DL PLUS является измерение остаточной толщины труб, емкостей, резервуаров, сосудов давления, каркасов и прочих структур, подверженных коррозии или эрозии. Для подобных приложений оптимальными являются раздельно-совмещенные датчики.
- Автоматическое распознавание датчика для стандартных раздельно-совмещенных датчиков серии D79X;
- Десять пользовательских настроек раздельно-совмещенных датчиков;
- Оптимизированные стандартные настройки усиления в процессе калибровки раздельно-совмещенного датчика;
- Формирование кривой УЗ-пути для компенсации пути ультразвука в материале;
- Функция «Calibration Doubling» на случай возникновения двойного эхо-сигнала в процессе калибровки;
- Определение толщины через покрытие THRU-COAT® и измерения Эхо-Эхо на поверхности с покрытием;
- Высокотемпературные измерения; до 500 °C (932 °F);
- Измерения толщины труб паровых котлов и внутренней окалины (опция) с помощью одноэлементных датчиков M2017 или M2091;
- Датчик EMAT (E110-SB) для измерения без применения контактной жидкости толщины труб паровых котлов при наличии внешней окалины/окисла.
Технология измерения через покрытие Thru-Coat:
Для измерения толщины металла используется один донный эхо-сигнал. Возможен вывод на дисплей толщины металла и покрытия, для каждой величины проводится коррекция скорости звука в материале. Не требуется удаления покрытия или краски с поверхности. Для работы в режиме THRU-COAT используются раздельно-совмещенные датчики D7906-SM, D7906-RM, и D7908.
Температурная компенсация:
Изменения температуры материала влияют на скорость распространения звука и точность измерения толщины. Функция температурной компенсации предусматривает ручной ввод температуры калибровочного блока и текущей (высокой) температуры в точках измерения. 38DL PLUS автоматически отображает толщину после проведения компенсации.
Опциональная программа измерения окалины:
38DL PLUS использует расширенный алгоритм для измерения толщины окалины внутри труб паровых котлов. На дисплее прибора одновременно отображается толщина металла трубы и толщина слоя окалины. Знание толщины окалины позволяет спрогнозировать срок службы трубы. Для данного приложения рекомендуем использовать датчик M2017 или M2091.
Формирование кривой УЗ-пути:
Эта новая и запатентованная программная опция позволяет построить пользовательскую кривую компенсации пути УЗ для почти всех раздельно-совмещенных датчиков. Кривая может быть сохранена и повторно вызвана в числе прочих пользовательских настроек раздельно-совмещенных датчиков.
В процессе проведения калибровки введите известную толщину от 3 и до 10 калибровочных точек, прибор построит траекторию УЗ-пути.
Автоматическое распознавание датчика:
Для всех стандартных раздельно-совмещенных датчиков действует функция Автоматического Распознавания, которая автоматически вызывает кривую коррекции пути УЗ для конкретного датчика.
Измерение толщины пластик, металла, композитов, стекла, резины, керамики с помощью ультразвукового толщиномера 38DL PLUS:
При использовании одноэлементных датчиков возможно проведение точных измерений толщины металлов, пластика, композитов, стекла, керамики и прочих материалов. Эти датчики представлены в широком диапазоне частот, диаметров и типов разъемов. За счет программной опция «High Resolution» проводятся точные измерения толщины с разрешением в 0.0001 дюйма или 0.001 мм.
- Стандартное разрешение 0.01 мм (0.001 дюйма) для всех датчиков;
- Опция «High Resolution» обеспечивает измерения с разрешением до 0.001 мм (0.0001 дюйма) для одноэлементных датчиков с частотой от 2.25 МГц до 30 МГц;
- Программа «High Penetration» для проведения измерения материалов с высокой степенью затухания УЗ: стекловолокно, резина и литье;
- Возможность одновременного измерения толщин до четырех слоев;
- Измерения толщины, скорости звука и времени пролета УЗ;
- Обеспечение простоты измерения за счет функции автоматического вызова стандартных и пользовательских настроек.
Программная опция «High Penetration»:
Опция позволяет с помощью одноэлементного низкочастотного датчика (0.5 МГц) измерять толщину толстых деталей или материалов с высокой степенью затухания УЗ (резина, стекловолокно, лить и композиты).
Программная опция «Multilayer»:
Программа рассчитывает и одновременно отображает толщину до четырех отдельных слоев. Возможно также отображение общей толщины выбранных слов. Типичные приложения включают измерение толщины промежуточных слоев в пластиковых топливных баках, формовках бутылок и мягких контактных линзах.
Регистратор данных и ПК интерфейс:
В 38DL PLUS реализован полнофункциональный двунаправленный буквенно-цифровой регистратор данных, обеспечивающий простоту сбора и передачи значений толщины и данных формы волны.
- Внутренняя память 475,000 значений толщины или 20,000 форм волны со значениями толщины;
- Имя файла длиной до 32 символа;
- Идентификационный номер ID# длиной до 20 символов (TML#);
- 9 форматов файла: Инкрементальный, Последовательный, Последовательный с пользовательскими точками, 2-D координатная решетка, 2-D координатная решетка с пользовательскими точками, 3-D координатная решетка, 3-D пользовательская решетка, тип «Boiler» и Ручной режим;
- Запись до 4 комментариев (примечания) для каждого ID# (TML);
- Запись комментариев (примечаний) в ID# или в диапазон ID#;
- Внутренняя и внешняя MicroSD карты памяти;
- Копирование информации; возможность копирования файлов между внешней и внутренней MicroSD картами памяти;
- Стандартный порт USB и RS-232;
- Двухсторонняя передача настроек одноэлементных и раздельно-совмещенных датчиков;
- Встроенные инструменты построения статистических отчетов;
- Встроенная программа просмотра DB Grid View с тремя программируемыми цветами;
- Программа интерфейса GageView™ позволяет проводить обмен данных с 38DL PLUS через порт USB, RS-232; возможность считывания и записи на карту памяти MicroSD;
- Экспорт внутренних файлов на карту памяти MicroSD в Excel совместимом формате CSV (значения, разделенные запятой).
Программа интерфейса GageView:
- Программ интерфейса GageView – приложение Windows для сбора, создания, печати и управления данными с 38DL PLUS;
- Создание наборов данных;
- Редактирование записанных данных;
- Просмотр наборов данных и файлов инспекции; включает значения толщины, значения настройки прибора и значения настройки датчика;
- Загрузка и выгрузка значений толщин на и с прибора;
- Экспорт результатов контроля в электронную таблицу или другие программы;
- Сбор снимков дисплея;
- Печать отчетов по толщине, таблиц настроек, статистики и цветной решетки;
- Обновление программного обеспечения;
- Загрузка и выгрузка файлов настройки одноэлементных и раздельно-совмещенных датчиков;
- Просмотр B-скана.
-
-
Технические характеристики ультразвукового толщиномера 38DL PLUS:
Параметр Значение Измерения Режим измерения с использованием Р-С ПЭП Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала Режим THRU-COAT® Измерение толщины металла и толщины покрытия с использованием одиночного донного эхо-сигнала (преобразователи D7906-SM и D7908) Режим Эхо-эхо (измерение через краску) Временной интервал между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия Режимы измерения с использованием одноэлементного ПЭП Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (преобразователи с линией задержки или иммерсионные ПЭП) Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (преобразователи с линией задержки или иммерсионные ПЭП) Режим измерения толщины оксидного слоя (Oxide): опция Режим измерения многослойных материалов (Multilayer): опция Диапазон измеряемых толщин От 0,08 до 635 мм, в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации Диапазон скорости звука в материале От 0,508 до 13,998 мм/мкс Разрешающая способность (выбираемая) Низкая: 0,1 мм;
Стандартная: 0,01 мм;
Высокая (опция): 0,001 ммЧастотный диапазон ПЭП Стандартный: 2,0–30 МГц (–3 дБ);
Повышенное проникновение (опция): 0,50–30 МГц (–3 дБ)Дисплей Цветной трансфлективный VGA-дисплей Жидкокристаллический, размером 56,16 мм x 74,88 мм Детектирование Полноволновое, РЧ, полуволновое+, полуволновое– Входы/Выходы USB 1.0 клиент RS-232 Да Карта памяти Максимальная емкость: Съемная карта памяти microSD™ на 2 Гб Видеовыход Стандартный выход VGA Встроенный регистратор данных Регистратор данных 38DL PLUS сохраняет, вызывает, стирает и передает данные толщины, А-сканы и настройки прибора через порт RS-232 или USB Емкость 475 000 показаний или 20 000 А-сканов Имена файлов, ID и комментарии Имена файлов длиной до 32 символов; ID до 20 символов; до четырех комментариев для каждого кода Структура файлов 9 стандартных или пользовательских файловых структур в зависимости от применения Отчеты Построения отчетов, включающих: статистические данные, мин/макс значения с местами замеров, обзор минимальных значений, сравнение файлов, данные о срабатывании сигнализации Общие характеристики Клавиатура Герметизированная, тактильная, с цветовой кодировкой и подачей звуковых сигналов Корпус Ударопрочный, водонепроницаемый; с герметично уплотненными разъемами.
Прибор отвечает требованиям IP67Источник питания Адаптер переменного/постоянного тока 24 В; литий-ионная батарея 23,760 Вт/ч; или 4 батареи AA Время работы от литий-ионной батареи Минимально 12,6 ч; стандартно 14 ч, макс. 14,7 ч;
Быстрая зарядка: 2–3 чСоответствие стандартам Отвечает требованиям EN15317 Работа во взрывоопасной атмосфере Прошел тест на прочность MIL-STD-810F 511.5 Процедура I Диапазон рабочих температур От -10 °C до 50 °C Размеры (Ш x В x Г) 125 x 211 x 46 мм Вес 0,814 кг -
Комплект поставки 38DL PLUS
№ Наименование Количество 1 Цифровой ультразвуковой толщиномер 38DL PLUS 1 2 Зарядное устройство/ AC адаптер (100В AC, 115В AC, 230В AC) 1 3 Внутренний регистратор данных 1 4 Программа интерфейса GageView 1 5 Контактная жидкость 1 6 Кабель USB 1 3 Резиновый защитный корпус с подставкой и ремнем на шею 1 4 Инструкция по эксплуатации 1 Внимание! Стандартный комплект поставки отсутствует. Комплектация подбирается под конкретные задачи заказчика.
Дополнительная комплектация ультразвукового толщиномера 38DL PLUS:
(Поставляется за отдельную плату)
№ Наименование 1 38DLP-OXIDE (U8147014): ПО «Internal Oxide» для измерения толщины внутреннего слоя оксида 2 38DLP-HR (U8147015): ПО «High Resolution» (высокое разрешение) 3 38DLP-MM (U8147016): ПО «Multilayer» для измерения многослойных материалов 4 38DLP-HP (U8147017): ПО «High Penetration» (повышенное проникновение) для низкочастотных измерений 5 38DLP-EBSCAN (U8147018): Опция кодированного B-скана 6 38-LINK-BT-U-EN (Q7790104): 38-Link™ с ключом Bluetooth 7 38-LINK-WF-NA-EN (Q7790113): 38-Link с ключом Wireless LAN 8 38DLP/EW (U8778348): Гарантия 3 года 9 1/2XA/E110 (U8767104): Фильтр-адаптер для ЭМА-преобразователя E110-SB 10 38-9F6 (U8840167): Кабель RS-232 11 38-C-USB-IP67 (U8800998): USB-кабель для герметичного соединения согласно IP67 12 38DLP/RFS (U8780288): Ножная педаль, устанавливаемая на заводе-изготовителе 13 EPLTC-C-VGA-6 (U8840035): Кабель VGA 14 MICROSD-ADP-2GB (U8779307): Съемная карта памяти microSD на 2 Гб 15 BSCAN-ENC (U8779522): Тележка для кодированного B-скана 16 38DLP-ENC-CBC-10 (U8840168): Кабель (3 м) для кодировщика 17 Тестовый блок -
