MPI530, MPI 530

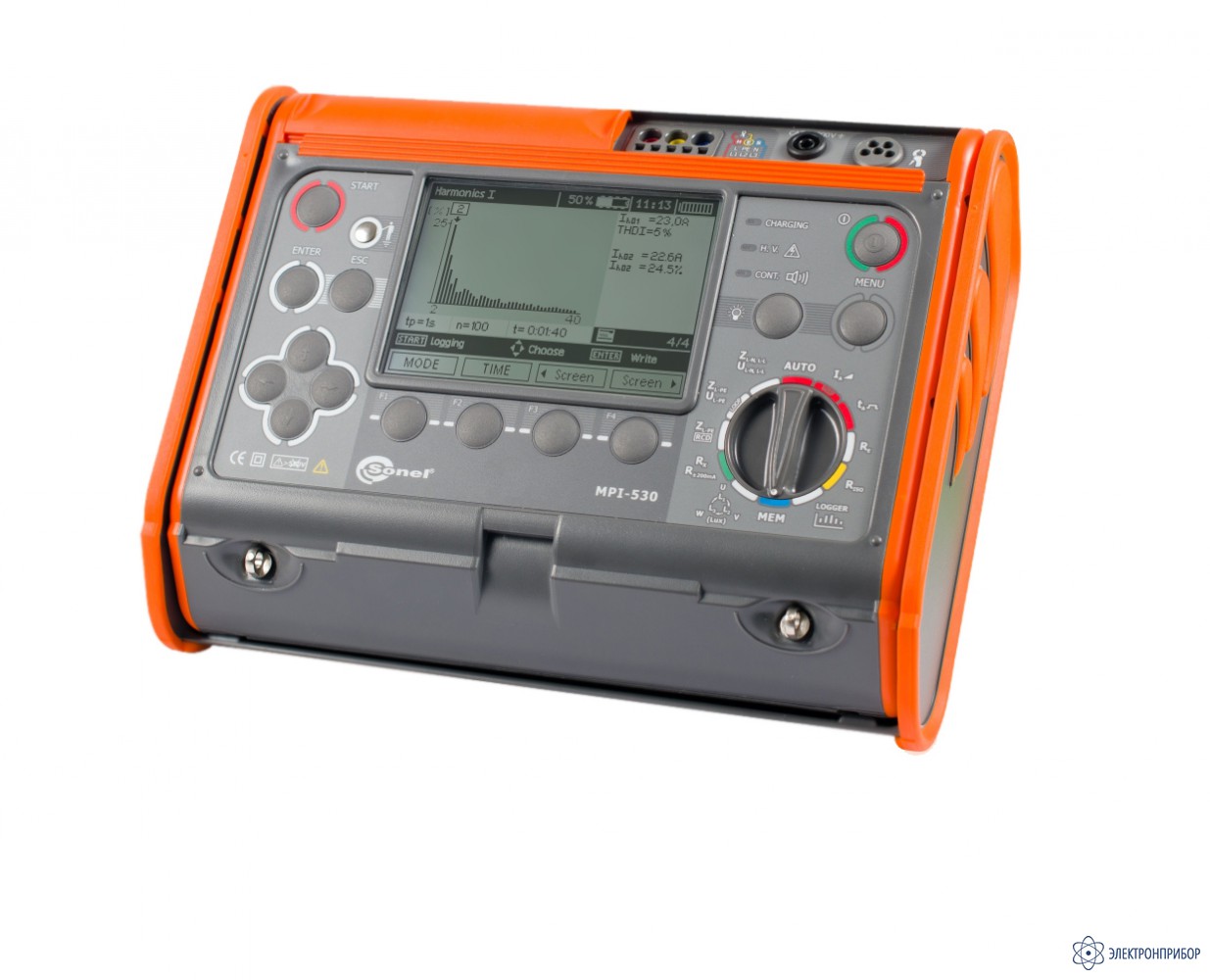

MPI-530 — измеритель параметров электробезопасности электроустановок

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      61219-15

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMPI530

    Назначение прибора MPI-530:

    Измерители MPI-530 применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

    Особенности прибора MPI-530:

    • Измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
    • Измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
    • Вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
    • Измерение силы тока и времени отключения УЗО типов AC, A, B;
    • Автоматический режим измерения параметров УЗО;
    • Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);
    • Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
    • Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
    • Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
    • Измерение сопротивления заземляющих устройств методом двух клещей;
    • Измерение удельного сопротивления грунта;
    • Измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
    • Измерение сопротивления электроизоляции испытательным напряжением до 1000 В;
    • Измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
    • Измерение освещенности с использованием адаптера LP1;
    • Проверка последовательности чередования фаз;
    • Обновленная структура памяти прибора и передача результатов измерений в компьютер;
    • Действующего значения напряжения переменного тока;
    • Частоты переменного тока;
    • Действующего значения силы переменного тока;
    • Полной мощности;
    • Среднеквадратического значения гармонических составляющих напряжения и силы тока;
    • Суммарного коэффициента гармонических составляющих напряжения и силы тока;
  • Технические характеристики измерителя MPI-530:

    Измерение напряжения переменного тока (True RMS).

    Диапазоны измерений Разрешение Пределы допускаемой основной абсолютной погрешности измерений
    0...299,9 В 0,1 В ± (2% и.в. + 4 е.м.р.)
    300...500 В 1 В ± (2% и.в. + 2 е.м.р.)
    Диапазоны измерений
    0...299,9 В

    Измерение частоты.

    Диапазоны измерений Разрешение Пределы допускаемой основной абсолютной погрешности измерений
    45...65 Гц 0,1 Гц ±(0.1% и.в. + 1 е.м.р.)
    Диапазон напряжения
    50...500 В

    Режим регистратора. Измерение тока (True RMS).

    Диапазон Разрешение Основная погрешность*
    С измерительными клещами C-6
    0...99,9 мА 0,1 мА ± (8 % и.в. + 3 е.м.р.)
    100...999 мА 1 мА ± (8 % и.в. + 3 е.м.р.)
    1,00...9,99 А 0,01 А ± (6 % и.в. + 5 е.м.р.)
    С измерительными клещами C-3
    0...99,9 мА 0,1 мА ± (8 % и.в. + 3 е.м.р.)
    100...мА 1 мА ± (8 % и.в. + 3 е.м.р.)
    1,00...9,99 А 0,01 А ± (6 % и.в. + 5 е.м.р.)
    10,0...99,9 А 0,1 А ± (5 % и.в. + 5 е.м.р.)
    100...999 А 1 А ± (5 % и.в. + 5 е.м.р.)
    С измерительными клещами F-1, F-2, F-3
    1...9,99 А 0,01 А ± (0,1 % Inom + 2 е.м.р.)
    10,0...99,9 А 0,1 А ± (0,1 % Inom + 2 е.м.р.)
    100...999 A 1 А ± (0,1 % Inom + 2 е.м.р.)
    1,00...3,00 кA 0,01 кA Не нормируется

    Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.

    Измерение активной P, реактивной Q и полной S мощности, а также cos φ.

    Диапазон Разрешение Основная погрешность
    Клещи C-6
    0...999 ВА 1 ВА ± (10%∙Sизм + 3 е.м.р.)
    1...5,00 кВА 0,01 кВА ± (8%∙Sизм + 5 е.м.р.)
    Клещи C-3
    0...999 ВА 1 ВА ± (10%∙Sизм + 5 е.м.р.)
    1...9,99 кВА 0,01 кВА ± (8%∙Sизм + 5 е.м.р.)
    10...99,9 кВА 0,1 кВА ± (8%∙Sизм + 5 е.м.р.)
    100...500 кВА 1 кВа ± (8%∙Sизм + 5 е.м.р.)
    С измерительными клещами F-1, F-2, F-3
    0...999 ВА 1 ВА ± (10%∙Sизм + 9 е.м.р.)
    1...9,99 кВА 0,01 кВА ± (10%∙Sизм + 6 е.м.р.)
    10...кВА 0,1 кВА ± (10%∙Sизм + 5 е.м.р.)
    100...кВА 1 кВа ± (10%∙Sизм + 5 е.м.р.)
    501...999 кВА 1 кВа Не нормируется
    1,00...1,50 МВА 0,01 МВа Не нормируется
    • U: от 0 В до 500 В;
    • I: от 10 мА до 1 кА – С-3;
    • от 10 мА до 3 кА – F-1, F-2, F-3;
    • от 10 мА до 10 А – С-6;
    • f: от 45 Гц до 65 Гц

    Измерение гармоник напряжения.

    Диапазон Разрешение Основная погрешность
    (h=1...15) 0...299,9 В 0,1 В ± (5% UH,hизм + 3 е.м.р.)
    300...500 В 1 В
    (h=16...40) 0...299,9 В 0,1 В
    300...500 В 1 В

    Измерение гармоник тока.

    Диапазон Разрешение Основная погрешность
    В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3) В зависимости от диапазона измерения тока ± 0,1 × IH,h изм

    Коэффициент гармонических составляющих напряжения THDU ( h = 2...40) .

    Диапазон Разрешение Основная погрешность
    От 0 до 999,9 % (для Uизм > 1%· Unom) 0,1 % ± 5% × THDI изм

    Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L.
    Измерение полного сопротивления петли короткого замыкания ZS.
    Диапазон измерений, согласно IEC 61557-3.

    Измерительный провод Диапазон измерения ZS
    1,2 м 0,130 Ом...1999,9 Ом
    5 м 0,170 Ом...1999,9 Ом
    10 м 0,210 Ом...1999,9 Ом
    20 м 0,290 Ом...1999,9 Ом
    WS-03, WS-04 0,190 Ом...1999,9 Ом

    Диапазон отображения.

    Диапазон Разрешение Основная погрешность
    0.000 Ом...19.999 Ом 0.001 Ом ± (5% и.в. + 0.03 Ом)
    20.00 Ом...199.99 Ом 0.01 Ом ± (5% и.в. + 0.3 Ом)
    200.0 Ом...1999.9 Ом 0.1 Ом ± (5% и.в. + 3 Ом)
    • Номинальное напряжение сети UnL-N/ UnL-L: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В.
    • Рабочий диапазон напряжения: 95 В…270 В (для ZL-PE и ZL-N) и 95 В…440 В (для ZL-L).
    • Номинальная частота сети fn: 50 Гц, 60 Гц.
    • Рабочий диапазон частоты: 45 Гц…65 Гц.
    • Максимальный измерительный ток (для 415 В): 41.5 A (продолжительность - 10 мс).
    • Проверка правильности подсоединения контакта PE при помощи сенсорного электрода.
    • Проверка исправности соединения контакта PE при помощи электрода прикосновения.

    Измерение активного RS и реактивного XS сопротивления петли короткого замыкания.

    Диапазон Разрешение Основная погрешность
    0 Ом...19,999 Ом 0,001 Ом ± (5% + 0.05 Ом) от Zs

    Измерение тока IК петли короткого замыкания.
    Диапазон измерений, согласно IEC 61557-3 рассчитывается на основе измерительных диапазонов для ZS и номинального напряжения.

    Диапазон Разрешение Основная погрешность
    0,055...1,999 A 0,001 A Рассчитывается на основе погрешности для петли короткого замыкания
    2,00...19,99 A 0,01 A
    20,0...199,9 A 0,1 A
    200...1999 A 1 A
    2,00...19,99 кA 0,01 кA
    20,0...40,0 кA 0,1 кA

    Ожидаемый ток короткого замыкания рассчитанный и отображенный на дисплее измерителя, может немного отличаться от значения, полученного пользователем при помощи калькулятора, используя показанное значение полного сопротивления, потому что прибор вычисляет ток по неокругленному значению полного сопротивления петли короткого замыкания. Следует считать правильной и более точной величину тока IK, отображаемую измерителем или фирменным программным обеспечением.

    Измерение параметров петли короткого замыкания ZL-PE УЗО (без срабатывания УЗО).
    Измерение полного сопротивления петли короткого замыкания ZS.
    Диапазон измерения, согласно IEC 61557-3: 0,50 Ом...1999 Ом для проводников 1,2 м, WS-03 и WS-04, а также 0,51 Ом...1999 Ом для проводников 5 м, 10 м и 20 м.

    Диапазон Разрешение Основная погрешность
    0...19,99 Ом 0,01 Ом ± (6% и.в. + 10 е.м.р.)
    20,0...199,9 Ом 0,1 Ом ± (6% и.в. + 5 е.м.р.)
    200...1999 Ом 1 Ом
    • Не вызывает срабатывания УЗО с IΔn ≥ 30 мA.
    • Номинальное напряжение сети Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В.
    • Рабочий диапазон напряжений: 95…270 В.
    • Номинальная частота сети fn: 50 Гц, 60 Гц.
    • Рабочий диапазон частоты: 45…65 Гц.
    • Проверка исправности соединения контакта PE при помощи электрода прикосновения.

    Измерение активного RS и реактивного XS сопротивления петли короткого замыкания.

    Диапазон Разрешение Основная погрешность
    0...19,99 Ом 0,01 Ом ± (6% + 10 е.м.р.) ZS

    Рассчитывается и отображается для ZS < 20 Ом

    Ток короткого замыкания IК петли Диапазон измерений, согласно IEC 61557-3 рассчитывается на основе измерительных диапазонов для ZS и номинального напряжения.

    Диапазон Разрешение Основная погрешность
    0,055...1,999 A 0,001 A Рассчитывается на основе погрешности для петли короткого замыкания
    2,00...19,99 A 0,01 A
    20,0...199.9 A 0,1 A
    200...1999 A 1 A
    2,00...19,99 кA 0.01 кA
    20,0...40,0 кA 0,1 кA

    Ожидаемый ток короткого замыкания, рассчитанный и отображенный на дисплее измерителя, может немного отличаться от значения, полученного пользователем при помощи калькулятора, используя показанное значение полного сопротивления, потому что прибор вычисляет ток по неокругленному значению полного сопротивления петли короткого замыкания. Следует считать правильной и более точной величину тока IК, отображаемую измерителем или фирменным программным обеспечением.

    Измерение параметров устройств защитного отключения (УЗО):

    • Номинальное напряжение сети Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В
    • Рабочий диапазон напряжений: 95...270 В
    • Номинальная частота сети fn: 50 Гц, 60 Гц
    • Рабочий диапазон частоты: 4...65 Гц

    Тест срабатывания УЗО и время отключения УЗО tA (для режима tA).
    Диапазон измерения, согласно IEC 61557-6: 0 мс ... до верхнего предела отображаемого значения.

    Тип УЗО Множитель Диапазон Разрешение Основная погрешность
    Стандартные и с малой задержкой 0,5 IΔn 0...300 мс 1 мс ± (2% и.в. + 2 е.м.р.)1
    1 Δn
    2 Δn 0...150 мс
    5 Δn 0...40 мс
    Селективные 0,5 IΔn 0...500 мс
    1 Δn
    2 Δn 0...200 мс
    5 Δn 0...150 мс

    1для IΔn = 10 мА и 0,5 IΔn основная погрешность ± (2% и.в. +3 е.м.р.)

    Точность заданного дифференциального тока:

    • для 1*IΔnn, 2*IΔnn и 5*IΔnn — 0...8 %
    • для 0,5*IΔn — 8...0 %

    Действительная величина создаваемого тока утечки при измерении времени отключения УЗО [mA].

    I Δn Множитель
    0,5 1
    10 5 3,5 3,5 5 10 20 20 20
    30 15 10,5 10,5 15 30 42 42 60
    100 50 35 35 50 100 140 140 200
    300 150 105 105 150 300 420 420 600
    500 250 175 175 - 500 700 700 1000*
    I Δn Множитель
    2 5
    10 20 40 40 40 50 100 100 100
    30 60 84 84 120 150 210 210 300
    100 200 280 280 400 500 700 700 1000*
    300 600 840 840 - - - - -
    500 1000 - - - - - - -
    1000 - - - - - - - -

    * не применяется при Un = 110 В, 115 В и 127 В

    Измерение сопротивления защитного заземления RE (относится к сети ТТ).

    I Δn Диапазон Разрешение Измерительный ток Основная погрешность
    10 мA 0,01...5,00 кОм 0,01 кОм 4 мA 0...+ 10 % и.в. ± 8 е.м.р.
    30 мA 0,01...1,66 кОм 12 мA 0...+10% и.в. ±5 е.м.р.
    100 мA 1...500 Ом 1 Ом 40 мA 0..+5% и.в. ±5 е.м.р.
    300 мA 1...166 Ом 120 мA
    500 мA 1...100 Ом 200 мA
    1000 мA 1...50 Ом 400 мA

    Измерение тока отключения УЗО IA для синусоидального дифференциального тока. Диапазон измерения, согласно IEC 61557-6: (0,3...1,0) IΔn

    I Δn Диапазон Разрешение Измерительный ток Основная погрешность
    10 мA 3,3...10,0 мA 0,1 мA 0,3 × IΔn...1,0 × IΔn ± 5 % IΔ
    30 мA 9,0...30.0 мA
    100 мA 33...100 мA 1 мА
    300 мA 90...300 мA
    500 мA 150...500 мA
    1000 мA 330...1000 мA
    • Допускается начало измерения с положительного или отрицательного полупериода тока утечки;
    • Время протекания тока измерения: максисмально 8.8 секунд

    Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA Диапазон измерения, согласно IEC 61557-6: (0,35...1,4) IΔn для IΔn≥30 мA и (0,35...2) IΔn для IΔn = 10 мA.

    I Δn Диапазон Разрешение Измерительный ток Основная погрешность
    10 мA 2.0...20.0 мA 0,1 мA 0,2 × IΔn...2,0 × IΔn ± 10 % IΔn
    30 мA 10,5...42,0 мA 1 мA
    100 мA 20...200 мA
    300 мA 60...600 мA
    500 мA 100...1000 мA
    • Допускается измерение положительным и отрицательным постоянным током
    • Время протекания тока измерения: максимально 5.2 секунды.

    Измерение сопротивления заземляющих устройств RE .
    Диапазон измерения, согласно IEC 61557-5: 0,50 Ом…1,99 кОм для измерительного напряжения 50 В и 0,56 Ом…1,99 кОм для измерительного напряжения 25 В

    Диапазон Разрешение Основная погрешность
    0.00 Ом...9.99 Ом 0.01 Ом ± (2% и.в. + 4 е.м.р.)
    10.0 Ом...99.9 Ом 0.1 Ом ± (2% и.в. + 3 е.м.р.)
    100 Ом...999 Ом 1 Ом
    1.00 Ом...1.99 кОм 0.01 кОм
    • Измерительное напряжение: 25 В или 50 В RMS.
    • Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц).
    • Блокирование измерения при напряжении помех UN>24 В.
    • Максимальное измеряемое напряжение помех UNmax=100 В.
    • Максимальное сопротивление вспомогательных зондов: 50 кОм.

    Измерение сопротивления вспомогательных зондов RH, RS.

    Диапазон Разрешение Основная погрешность
    000 Ом...999 Ом 1 Ом ± (5% (RS + RE + RH) + 3 е.м.р.)
    1.00 кОм...9,99 кОм 0.01 кОм
    10.0 кОм...50.0 кОм 0.1 кОм

    Измерение напряжения помех.
    Внутреннее сопротивление: около 8 МОм.

    Диапазон Разрешение Основная погрешность
    0...100 В 1 В ± (2% и.в. + 3 е.м.р.)

    Измерение сопротивления заземляющего устройства с использованием клещей.

    Диапазон Разрешение Основная погрешность
    0,00 Ом...9,99 Ом 0,01 Ом ± (8 % и.в. + 4 е.м.р.)
    10,0 Ом...99,9 Ом 0,1 Ом
    100 Ом...999 Ом 1 Ом
    1,00 кОм....1,99 кОм 0,01 кОм
    • Измерение с дополнительными токовыми клещами,
    • Диапазон измерения тока помех до 9,99 A.

    Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух клещей.

    Диапазон Разрешение Основная погрешность
    0,00 Ом...9,99 Ом 0,01 Ом ± (10 % и.в. + 4 е.м.р.)
    10,0 Ом...19,9 Ом 0,1 Ом
    0,00 Ом...9,99 Ом ± (20 % и.в. + 4 е.м.р.)

    Измерение удельного сопротивления грунта (ρ).

    Диапазон Разрешение Основная погрешность
    0,0 Ом м...99,9 Ом м 0,1 Ом м В зависимости от основной погрешности измерения RE
    100 Ом м...999 Ом м 1 Ом м
    1,00 кОм м...9,99 кОм м 0,01 k Ом м
    10,0 к Ом м...99,9 кОм м 0,1 k Ом м
    • Измерение по методу Веннера (Wennera),
    • Возможность установить расстояние в метрах или футах,
    • Выбор расстояния 1 м...30 м (1 фут...90 футов).

    Низковольтное измерение сопротивления.
    Измерение переходных сопротивлений контактов и проводников током ±200 мА.

    Диапазон Разрешение Основная погрешность
    0,00 Ом...19.99 Ом 0,01 Ом ± (2% и.в. + 3 е.м.р.)
    20,0 Ом...199,9 Ом 0,1 Ом
    200 Ом...400 Ом 1 Ом
    • Напряжение на разомкнутых измерительных проводниках: 4 В…9 В.
    • Выходной ток при R < 2 Ом: мин. 200 мA (ISC: 200 мA...250 мA).
    • Компенсация сопротивления измерительных проводников.
    • Измерения для обеих полярностей тока.

    Измерение активного сопротивления малым током.

    Диапазон Разрешение Основная погрешность
    0,0 Ом...199,9 Ом 0,1 Ом ± (3% и.в. + 3 е.м.р.)
    200 Ом...1999 Ом 1 Ом
    • Напряжение на разомкнутых измерительных проводниках: 4...9 В.
    • Выходной ток < 8 мA.
    • Звуковая сигнализация при измерении сопротивления < 30 Ом ± 50%.
    • Компенсация сопротивления измерительных проводников.

    Измерение сопротивления изоляции.

    Диапазон измерения, согласно IEC 61557-2 для UN = 50 В: 50...250 МОм.

    Диапазон для UN = 50 В Разрешение Основная погрешность
    0...1999 кОм 1 кОм ± (3% и.в. + 3 е.м.р.)
    2,00...19,99 МОм 0,01 MОм [± (5 % и.в. + 8 е.м.р.)] *
    20,0...199.9 MОм 0,1 MОм
    200...250 MОм 1 MОм

    * для кабелей WS-03 и WS-04.

    Диапазон измерения, согласно IEC 61557-2 для UN = 100 В: 100 кОм...500 МОм.

    Диапазон для UN = 100 В Разрешение Значение
    0...1999 кОм 1 кОм ± (3 % и.в. + 8 е.м.р.)
    [±(5 % и.в. + 8 е.м.р.)] *
    2,00...19.99 MОм 0,01 MОм
    20,0...199.9 MОм 0,1 MОм
    200...500 MОм 1 MОм

    * для кабелей WS-03 и WS-04.

    Диапазон измерения, согласно IEC 61557-2 для UN = 250 В: 250 кОм…999 МОм.

    Диапазон для UN = 250 В Разрешение Значение
    0...1999 кОм 1 кОм ± (3 % и.в. + 8 е.м.р.)
    [±(5 % и.в. + 8 е.м.р.)] *
    2,00...19.99 MОм 0,01 MОм
    20,0...199.9 MОм 0,1 MОм
    200...500 MОм 1 MОм

    * для кабелей WS-03 и WS-04.

    Диапазон измерения, согласно IEC 61557-2 для UN = 500 В: 500 кОм...2,00 ГОм.

    Диапазон для UN = 500 В Разрешение Основная погрешность
    0...1999 кОм 1 кОм ± (3 % и.в. + 8 е.м.р.)
    [±(5 % и.в. + 8 е.м.р.)] *
    2,00...19,99 MОм 0,01 MОм
    20,0...199,9 MОм 0,1 MОм
    200...999 MОм 1 MОм
    1,00...2,00 ГОм 0,01 ГОм ± (4 % и.в. + 6 е.м.р.)
    [±(6 % и.в. + 6 е.м.р.)] *

    * - для кабелей WS-03 и WS-04.

    Диапазон измерения, согласно IEC 61557-2 для UN = 1000 В: 1000 кОм…9,99 ГОм.

    Диапазон для UN = 1000 В Разрешение Основная погрешность
    0...1999 кОм 1 кОм ± (3 % и.в. + 8 е.м.р.)
    2,00...19,99 MОм 0,01 MОм
    20,0...199,9 MОм 0,1 MОм
    200...999 MОм 1 MОм
    1,00...3,00 ГОм 0,01 ГОм ± (4 % и.в. + 6 е.м.р.)
    • Измерительное напряжение: 50 В, 100 В, 250 В, 500 В и 1000 В
    • Погрешность формирования испытательного напряжения (Robc [Ом] >= 1000*UN [В]): -0+10% от установленной величины
    • Обнаружение опасного напряжения перед началом измерения
    • Снятие заряда с объекта измерения
    • Измерение сопротивления изоляции с использованием вилки UNI-Schuko (WS-03, WS-04) между всеми тремя клеммами (для UN=1000 В не выполняется)
    • Измерение сопротивления изоляции многожильного кабеля (максимально 5) с помощью дополнительного внешнего адаптера AutoISO-1000c
    • Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0 В...440 В
    • Измерительный ток < 2 мA

    Измерение освещенности.

    Диапазон Разрешение Основная погрешность
    0,1 Лк...99,9 Лк 0,1 Лк ± 8% EV изм
    100 Лк...999 Лк 1 Лк
    1,00 кЛк...9,99 кЛк 0,01 кЛк
    10,0 кЛк...19,9 кЛк 0,1 кЛк

    Последовательность чередования фаз:

    • Индикация последовательности фаз: прямая, обратная
    • Диапазон напряжений сети UL-L: 95 В...500 В (45Гц…65 Гц)
    • Отображение значений междуфазного (линейного) напряжения

    Определение направления вращения электродвигателя:

    • Диапазон напряжения электродвигателей 1 В ÷ 760 В переменного тока
    • Измерительный ток (в каждой фазе): < 3,5 мA

    Дополнительные технические характеристики.

    Параметр Значение
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 300V (III 600V), согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP54
    Питание измерителя Алкалиновые батарейки 4x1,5 В LR14 (C) или пакет аккумуляторов SONEL NiMH 4,8 V 4,2 Aч
    Габаритные размеры 288 × 223 × 75 мм
    Масса измерителя с аккумуляторами около 2,5 кг
    Температура хранения –20...+70 °C
    Рабочая температура 0...+50 °C
    Относительная влажность 20 %...80 %
    Температура +23 ° ± 2 °C
    Влажность 40 %...60 %
    Высота над уровнем моря < 2000 м
    Время до самовыключения (Auto-OFF) 5,15,30,60 мин или функция отключена
    Количество измерений Z или УЗО (для аккумуляторов) <3000 (6 измерений в минуту)
    Количество измерений RISO или R (для аккумуляторов >1000
    Дисплей графический ЖКИ
    Память 10000 записей
    Память регистратора 6000 ячеек
    Интерфейс USB и Bluetooth
    Стандарт качества ISO 9001
    Прибор соответствует требованиям стандарта IEC 61557
    Прибор соответствует требованиям по электромагнитной совместимости (для пром. среды) PN-EN 61326-2-2:2006 и PN-EN 61326-1:2009
  • Комплект поставки MPI-530

    Наименование Описание Фото Количество Индекс
    1. Измеритель параметров электробезопасности электроустановок MPI-530 Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий. 1 WMRUMPI530
    2. Аккумуляторная батарея NiMH SONEL-07 4,8V Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач. 1 WAAKU07
    3. Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты приборами MPI-510, MPI-511 и записи результатов в память при подключении к розеткам. 1 WAADAWS03
    4. Адаптер автомобильный (12В) Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети. 1 WAPRZLAD12SAM
    5. Датчик люксметра LP1 с адаптером WS-06 для MPI-530 Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети. 1 WAPRZLAD12SAM
    6. Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
    7. Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02
    8. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. 1 WAZASZ7
    9. Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. 2 WASONG30
    10. Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBUOGB1
    11. Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1
    12. Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
    13. Кабель последовательного интерфейса USB Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WAPRZUSB
    14. Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230
    15. Клавиатура Bluetooth RUS Клавиатура Bluetooth RUS для MPI-530 1 WAPRZLAD230
    16. Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZEKRU
    17. Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BUBB
    18. Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
    19. Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB
    20. Провод измерительный 15 м на катушке с разъемами «банан» голубой Используется для проведения измерений приборами серии MRU, MPI и LKZ-700. 1 WAPRZ025REBBSZ
    21. Провод измерительный 30 м на катушке с разъемами «банан» красный Используется для проведения измерений приборами серии MRU, MPI и LKZ-700. 1 WAPRZ050YEBBSZ
    22. Футляр L2 Предназначен транспортировки прибора. 1 WAFUTL2
  • Дополнительная комплектация MPI-530

Рекомендуем посмотреть также
