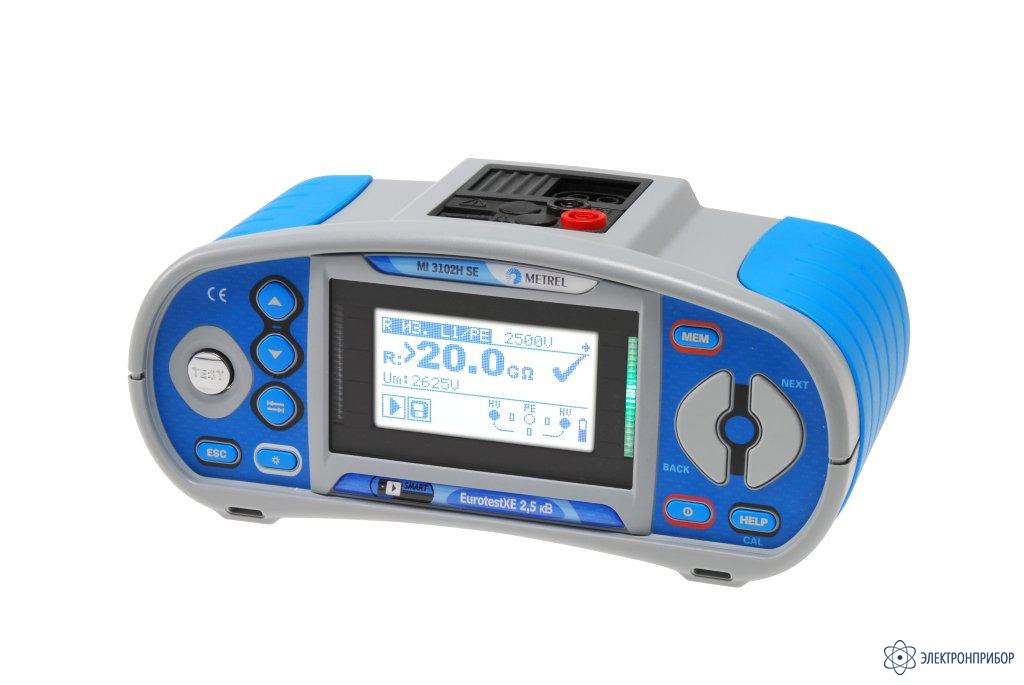

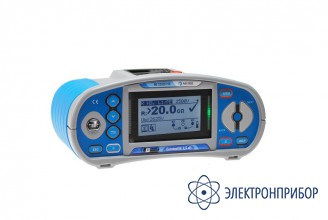

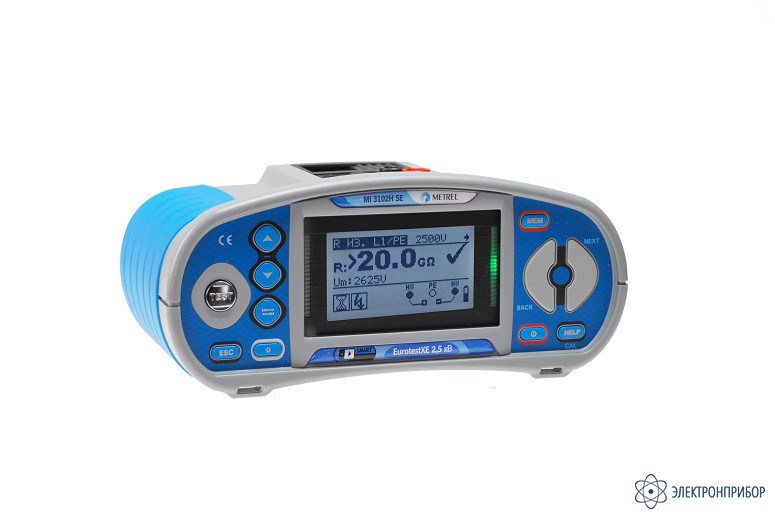

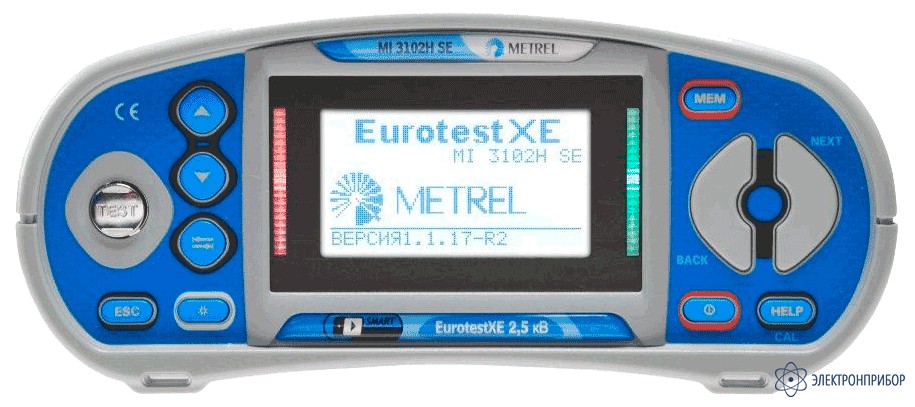

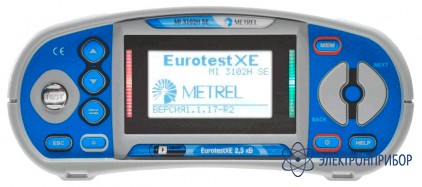

MI 3102H SE — многофункциональный измеритель параметров электроустановок

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение многофункционального измерителя параметров электроустановок MI 3102H SE

    MI 3102H SE является вторым прибором в линейке многофункциональных измерителей параметров электроустановок Metrel, обладающим мегаомметром с испытательным напряжением 2,5 кВ. Помимо возможности измерения сопротивления изоляции прибор обладает оптимальным набором функций для проведения испытаний в электроустановках до 1000 В.

    Основные характеристики измерителя MI 3102H SE:

    • измерение сопротивления изоляции напряжением до 2500 В;
    • диагностическое испытание изоляции (измерение коэффициентов абсорбции и поляризации, R60);
    • проверка непрерывности защитных проводников;
    • измерение параметров цепи «фаза-ноль»;
    • проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;
    • измерение сопротивления заземляющих устройств по 3-проводной схеме;
    • измерение силы тока до 20 А (требуются опциональные клещи А1018);
    • проверка порядка чередования фаз;
    • измерение освещенности (требуются опциональные датчики А1172, А1173).

    Отличительные особенности прибора MI 3102H SE:

    • внутренняя память на 500 измерений;
    • опциональное ПО EUROLINK PRO PLUS позволяет получать протоколы измерений российского образца;
    • полная русификация;
    • размеры 230х102х115 мм, масса 1,3 кг.
    • прибор MI3102H SE поставляется с первичной государственной поверкой.
  • Технические характеристики многофункционального измерителя MI 3102H SE:

    Функция Диапазон измерения Разрешение Погрешность измерения
    Сопротивление изоляции (U= 2,5 кВ) 0,01…19,99 МОм 0,01 МОм ±(5 % от измеренного значения + 3 ед. мл. р.)
    20,0…199,9 МОм 0,1 МОм ±(5 % от измеренного значения)
    200…999 МОМ 1 МОм ±(10 % от измеренного значения)
    1,00…19,99 ГОм 0,01 ГОм ±(10 % от измеренного значения)
    Коэффициенты абсорбции и поляризации 0,01…9,99 0,01 ±(5% от измеренного значения + 2 ед. мл. р.)
    10,0…100,0 0,1 ±(5% от измеренного значения)
    Непрерывность защитных проводников (200 мА) 0,01…19,99 Ом 0,01 Ом ±(3 % от измеренного значения + 3 ед. мл. р.)
    20,0…99,9 Ом 0,1 Ом ±(5 % от измеренного значения)
    100…1999 Ом 1 Ом
    Полное сопротивление линии/контура 0,01...9,99 Ом 0,01 Ом ±(5 % от измеренного значения + 5 ед. мл. р.)
    10,0...99,9 Ом 0,1 Ом
    100...999 Ом 1 Ом ± 10 % от измеренного значения
    1,00 ...9,99 kОм 10 Ом
    Полное сопротивление контура без отключения УЗО 0,01...9,99 Ом 0,01 Ом ±(5 % от измеренного значения + 10 ед. мл. р.)
    10,0...99,9 Ом 0,1 Ом
    100...999 Ом 1 Ом ± 10 % от измеренного значения
    1,00 ...9,99 kОм 10 Ом
    Ток отключения УЗО 0,2´IDN...1,1´IDN (тип AC) 0,05´IDN ±0,1´IDN
    0,2´IDN...1,5´IDN (тип A, IDN≥30 мА) 0,05´IDN ±0,1´IDN
    0,2´IDN...2,2´IDN (тип A, IDN<30 мА) 0,05´IDN ±0,1´IDN
    Время отключения УЗО 0,1…2000 мс 0,1 мс ±3 мс
    Сопротивление заземления по 3-проводной схеме 0,01 ...19,99 Ом 0,01 Ом ±(5% от измеренного значения + 5 ед. мл. р.)
    20,0 ...199,9 Ом 0,1 Ом
    200 ...9999 Ом 1 Ом
    Сила тока с клещами А1018 0,1 ...99,9 мА 0,1 А ±(5 % от измеренного значения + 3 ед. мл. р.)
    100 ...999 мА 1 А ±(5 % от измеренного значения)
    1,00…19,99 А 0,01 А ±(5 % от измеренного значения)
    Общие характеристики Источник питания 6х1,5В батарей или аккумуляторов АА
    Категория перенапряжения САТ II 1000 В/ CAT III 600В/ CATIV 300В
    Класс защиты Двойная изоляция
    Интерфейс BT, USB, RS232
    Размеры 230х103х115 мм
    Масса 1,3 кг

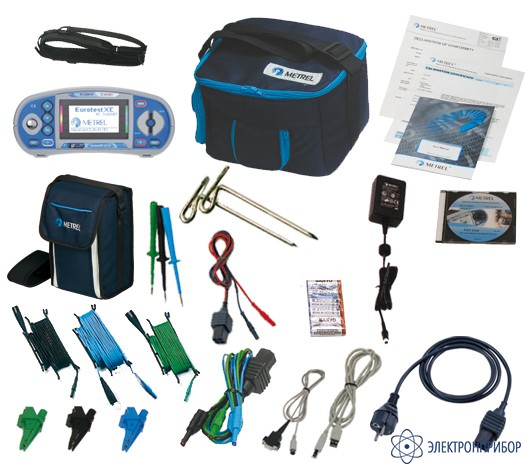

  • Комплект поставки MI 3102H SE

    Наименование Количество
    1. Многофункциональный измеритель параметров электроустановок MI 3102H SE 1
    2. Измерительный провод с вилкой длиной 1,5 м 1
    3. Испытательный кабель 2,5 кВ 2-проводной 1,5 м 1
    4. Испытательный кабель 3-проводной 1,5 м 1
    5. Комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря 1
    6. Сетевой адаптер 1
    7. Аккумулятор 6
    8. Тестовые наконечники 3
    9. Зажимы «крокодил» 3
    10. CD-диск с ПО Eurolink PRO 1
    11. Кабель RS232 1
    12. Кабель USB 1
    13. Сумка для переноски 1
    14. Мягкий шейный ремень для переноски 1
    15. Руководство по эксплуатации 1
    16. Государственная поверка 1
  • Дополнительная комплектация MI 3102H SE

  • Файлы для MI 3102H SE
