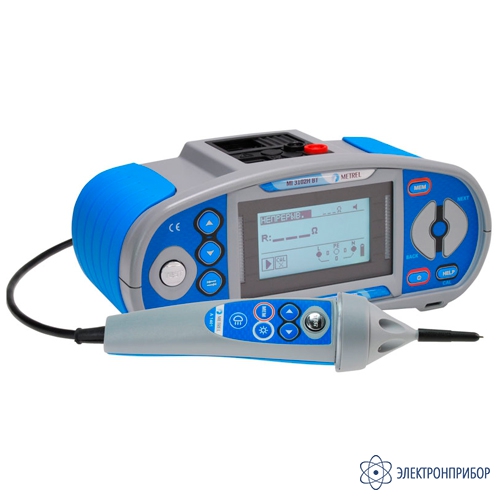

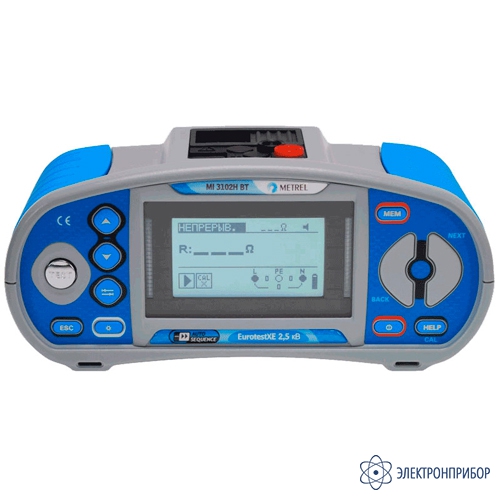

MI 3102H BT — многофункциональный измеритель параметров электроустановок

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      55599-13

    • Производитель

      Metrel, Словения

    Описание MI 3102H BT:

    MI 3102H BT EurotestXE 2,5 кВ – многофункциональный измеритель параметров электроустановок METREL, который совмещает в себе все характеристики прибора предыдущего поколения MI 3102H CL и новые высокотехнологичные возможности.

    MI 3102H BT оснащен новыми функциями (измерение удельного сопротивления грунта, измерение мощности, коэффициентов гармоник и др.) и способен обмениваться данными с устройствами на основе ОС Android, что позволяет назвать его современным универсальным инструментом для измерений в электроустановках.

    Основные функции MI 3102H BT:

    • измерение сопротивления изоляции в диапазоне 20 ГОм напряжением до 2500 В;
    • измерение коэффициентов абсорбции и поляризации, R60;
    • проверка непрерывности защитных проводников;
    • измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
    • проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;
    • измерение сопротивления заземления по 3-проводной схеме;
    • измерение сопротивления заземления 2-клещевым методом с помощью опциональных клещей А1018 и А1019;
    • измерение удельного сопротивления грунта с помощью опционального адаптера А1199;
    • измерение силы тока до 20 А с опциональными клещами А1018 и до 300 А с опциональными клещами А 1391;
    • измерение напряжения и частоты;
    • измерение активной, реактивной и полной мощности, коэффициента мощности;
    • измерение гармонических составляющих напряжения и тока, суммарного коэффициента гармоник напряжения и тока;
    • контроль порядка чередования фаз;
    • измерение освещенности (опциональные датчики А1172, А1173).

    Отличительные особенности MI 3102H BT:

    • технология автоматических испытаний AUTOSEQUENCE, в памяти прибора записано три последовательности для систем заземления TN и TT;
    • встроенная трехуровневая память, позволяющая сохранить до 500 измерений;
    • опциональное ПО EUROLONK PRO PLUS позволяет получать протоколы измерений российского образца;
    • возможность связи через встроенный Bluetooth-модуль с устройствами на основе Android;
    • в качестве опции доступно приложение А1431 EUROLINK Android APP, позволяющее управлять данными, полученными прибором MI 3102H BT, посредством устройств Android;
    • полная русификация;
    • размеры 230х102х115 мм, масса 1,3 кг.
    • данный прибор поставляется с первичной государственной поверкой.
  • Технические характеристики MI 3102H BT:

    Функция Диапазон измерения Разрешение Погрешность измерения
    Сопротивление изоляции (U= 2,5 кВ) 0,01…19,99 МОм 0,01 МОм ±(5 % от измеренного значения + 3 ед. мл. р.)
    20,0…199,9 МОм 0,1 МОм ±(5 % от измеренного значения)
    200…999 МОМ 1 МОм ±(10 % от измеренного значения)
    1,00…19,99 ГОм 0,01 ГОм ±(10 % от измеренного значения)
    Коэффициенты абсорбции и поляризации 0,01…9,99 0,01 ±(5% от измеренного значения + 2 ед. мл. р.)
    10,0…100,0 0,1 ±(5% от измеренного значения)
    Непрерывность защитных проводников (200 мА) 0,01…19,99 Ом 0,01 Ом ±(3 % от измеренного значения + 3 ед. мл. р.)
    20,0…99,9 Ом 0,1 Ом ±(5 % от измеренного значения)
    100…1999 Ом 1 Ом
    Полное сопротивление линии/контура 0,01...9,99 Ом 0,01 Ом ±(5 % от измеренного значения + 5 ед. мл. р.)
    10,0...99,9 Ом 0,1 Ом
    100...999 Ом 1 Ом ± 10 % от измеренного значения
    1,00 ...9,99 kОм 10 Ом
    Полное сопротивление контура без отключения УЗО 0,01...9,99 Ом 0,01 Ом ±(5 % от измеренного значения + 10 ед. мл. р.)
    10,0...99,9 Ом 0,1 Ом
    100...999 Ом 1 Ом ± 10 % от измеренного значения
    1,00 ...9,99 kОм 10 Ом
    Ток отключения УЗО 0,2´IDN...1,1´IDN (тип AC) 0,05´IDN ±0,1´IDN
    0,2´IDN...1,5´IDN (тип A, IDN≥30 мА) 0,05´IDN ±0,1´IDN
    0,2´IDN...2,2´IDN (тип A, IDN<30 мА) 0,05´IDN ±0,1´IDN
    Время отключения УЗО 0,1…2000 мс 0,1 мс ±3 мс
    Сопротивление заземления по 3-проводной схеме 0,01 ...19,99 Ом 0,01 Ом ±(5% от измеренного значения + 5 ед. мл. р.)
    20,0 ...199,9 Ом 0,1 Ом
    200 ...9999 Ом 1 Ом
    Сопротивление заземления 2-клещевой метод 0,01 ... 19,99 0,01 ±(10% от измеренного значения + 10 ед. мл. р.)
    20,0 ...30,0 0,1 ±(20% от измеренного значения)
    30,1...39,9 0,1 ±(30% от измеренного значения)
    Измерение удельного сопротивления грунта 0,1...99,9 Ом*м 0,1 Ом*м Зависит от Re
    100...999 Ом*м 1 Ом*м
    1,00 ...9,99 kОм*м 0,01 kОм*м
    10,0 ...99,9 kОм*м 0,1 kОм*м
    100 ...9999 kОм*м 1 kОм*м
    Сила тока с клещами А1391 0,01 ...1,99 А 0,01 А ±(3 % от измеренного значения + 3 ед. мл. р.)
    2,00 ...19,99 А 0,01 А ±(3 % от измеренного значения)
    20,0 …39,9 А 0,1 А ±(3 % от измеренного значения)
    40,0 ...299,9 А 0,1 А ±(3 % от измеренного значения + 5 ед. мл. р.)
    Общие характеристики Источник питания 6х1,5В батарей или аккумуляторов АА
    Категория перенапряжения САТ II 1000 В/ CAT III 600В/ CATIV 300В
    Класс защиты Двойная изоляция
    Интерфейс BT, USB, RS232
    Размеры 230х103х115 мм
    Масса 1,3 кг

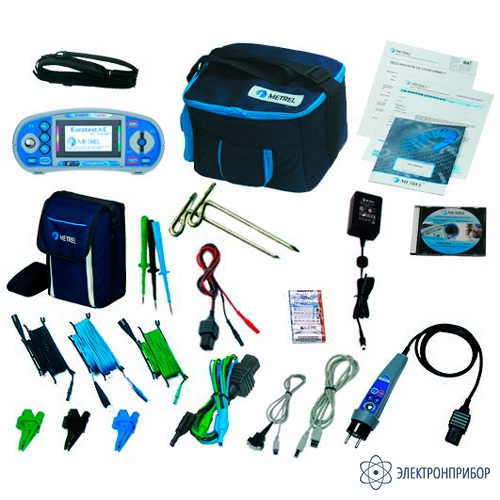

  • Комплект поставки MI 3102H BT

    Наименование Количество
    1. прибор MI 3102H BT EurotestXE 2,5кВ 1
    2. щуп «коммандер» с вилкой длиной 1,5 м 1
    3. испытательный кабель 2,5 кВ 2-проводной 1,5 м 1
    4. испытательный кабель 3-проводной 1,5 м 1
    5. комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря 1
    6. сетевой адаптер и 6 аккумуляторов 1
    7. тестовые наконечники 3
    8. зажимы «крокодил» 3
    9. CD-диск с ПО Eurolink PRO 1
    10. кабель RS232 1
    11. кабель USB 1
    12. сумка для переноски 1
    13. мягкий шейный ремень для переноски 1
    14. руководство по эксплуатации 1
    15. государственная поверка 1
    16. методика измерений в электронном виде 1
  • Дополнительная комплектация MI 3102H BT
