МЭТ 5035, МЭТ5035

Многофункциональные измерители параметров электробезопасности

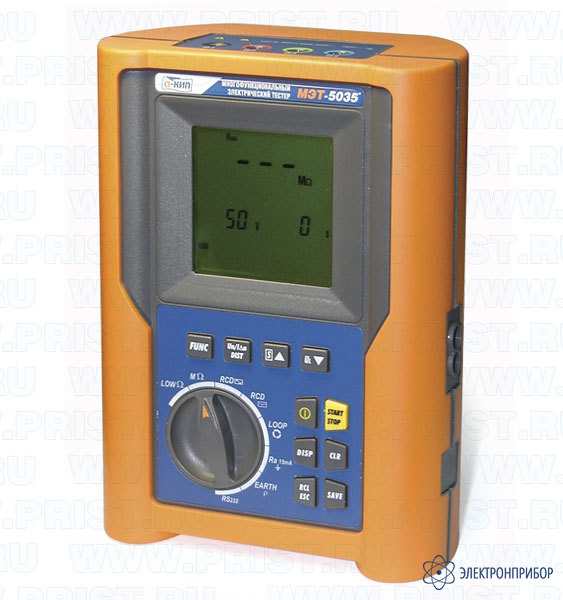

МЭТ-5035 — многофункциональный электрический тестер для измерения параметров электрических сетей и электрооборудования

Код товара: 22745

    • Гарантия

      36 месяцев

    • Производитель

      АКИП

    Назначение тестера МЭТ-5035:

    • Измерения в 3-фазных и 1-фазных энергосистемах;
    • Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (током > 200 мА);
    • Компенсация сопротивления измерительных проводов;
    • Измерение (RMS) напряжения и частоты;
    • Измерение параметров УЗО (АС, А - общего и селективного типа) : время отключения , ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (ток 15 мА);
    • Измерение полного сопротивления цепи "Ф-Ф", "Ф-Н", "Ф-З" и вычисление ожидаемого тока КЗ;
    • Измерение сопротивления изоляции (50В, 100В, 250В, 500В,1000 В);
    • Измерение сопротивления заземления и проводимости грунта;
    • Определение правильности подключения и порядка чередования фаз (индикация);
    • Интерфейс RS-232 с оптическим выходом для подключения к ПЭВМ или принтеру;
    • Графический ЖК-дисплей, батарейное питание, автовыключение;
    • Внутренняя память (350 тестов);
    • Сумка- кейс для хранения и транспортировки;
    • В комплекте все необходимые аксессуары (измерительные провода, доп. штыри заземления и кабели);
    • ПО управления + оптокабель RS-232;
    • Исполнение с двойной изоляцией корпуса (класс 2).

  • Технические характеристики тестера МЭТ-5035:

    Параметр Значение
    Измерение целостности защитных проводников
    Макс. напряжение теста (авто, R+Time, R-Time) От 6 до 12 В, постоянное (без нагрузки)
    Тестовый ток > 0,2 А, постоянный (сопротивление < 5 Ом)
    Разрешение 1 мА
    Диапазон измерений 0,01…19,99 Ом/ 20,0…99,9 Ом
    Разрешение 0,01 Ом / 0,1 Ом
    Погрешность измерения ± (2,0 % + 2 ед. счета)
    Измерение сопротивления изоляции
    Тестовое напряжение (постоянное) 50 В /100 В /250 В / 500 В / 1000 В
    Диапазон измерений (МОм) 0,01…99,9 / 0,01…199,9 / 0,01…499 / 0,01…999 / 0,01…1999
    3 предела / 3 предела / 4 предела / 4 предела / 4 предела
    Максимальное разрешение (МОм) 0,01
    Погрешность измерения ± (2,0 % + 2 ед. счета) на пределе 1-2
    ± (5,0 % + 2 ед. счета) на пределе 3-4
    Измерение времени отключения УЗО
    Тестовый ток 10-30-100-300-500 мА
    Время отключения (мс) и начальное значение дифференциального тока (ΔI) 1…999 тестовый ток 1/2 IΔN, IΔN
    1…200 тестовый ток 2 IΔN для ВДТ общего типа
    1…250 тестовый ток 2 IΔN для ВДТ селективного типа
    1…50 тестовый ток 5 IΔN для ВДТ общего типа
    1…160 тестовый ток 2 IΔN для ВДТ селективного типа
    Разрешение 1 мс
    Погрешность измерения ± (2 % + 2 ед. счета)
    Измерение отключающего тока УЗО
    Измерение тока отключения (до 10мА) (0,5-1,4) х I АС-тип; (0,5-2,4) х I А-тип
    Измерение тока отключения (> 10мА) (0,5-1,4) х I АС-тип; (0,5-2) х I А-тип
    Разрешение 0,1 х I
    Погрешность измерений нижняя граница допуска: - 0 %; верхняя граница допуска: + 5%
    Измерение напряжения прикосновения (Uп)
    Диапазон измерений 0 … 2 х Uп (Uп = от 25 В до 50 В)
    Разрешение 0,1 В
    Погрешность измерения ± (5,0 % +3 ед. счета)
    Измерение напряжения
    Диапазон измерений 15 В … 460 В (в режиме тест УЗО, петли, чередование фаз)
    Разрешение 1 В
    Погрешность ± (3,0 % + 2 ед.счета)
    Чередование фаз Индикация («123» / «213»)
    Измерение частоты напряжения
    Основная гармоника 47,0 … 63,6Гц
    Разрешение 0,1 Гц
    Погрешность ± (0,1 % + 1 ед.счета)
    Измерение сопротивление цепи «фаза - фаза», «фаза - нейтраль»
    Основная гармоника 47,0 … 63,6Гц
    Разрешение 0,1 Гц
    Погрешность ± (0,1 % + 1 ед.счета)
    Измерение сопротивление петли «фаза - земля»
    Диапазон измерений 0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом
    Разрешение 0,01 Ом / 0,1 Ом / 1 Ом
    Погрешность ± (5,0 % +3 ед.сч.)
    Измерение сопротивление шины «земля» (без отключения УЗО)
    Тестовый ток 15 мА
    Тестовое напряжение 100… 250 В, постоянное
    Диапазон измерений 0,01… 1999 Ом
    Разрешение 1 Ом
    Погрешность ± (5,0 % +3 ед.счета)
    Измерение сопротивления заземления
    Диапазон измерений 0,01…19,99 Ом / 20…199,9 Ом / 200…1999 Ом
    Погрешность измерения ± (5,0 % +3 ед.счета)
    Схема измерения 2-х предельный, 3-х предельный (с дополненного штырями)
    Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    Измерение проводимости грунта
    Диапазон измерений 0,6…20…200…1999 Ом х м / 2…20…125 кОм х м
    Разрешение 0,01…0,1…1 Ом х м / 0,01…0,1 кОм х м
    Погрешность измерения ± (5,0 % +3 ед.счета)
    Схема измерения 4-х проводная (разнос штырей до 10 м)
    Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    Общие данные
    Дисплей ЖК-индикатор, экран 65 мм х 65 мм, монохромный
    Условия эксплуатации 0 °С … 40 °С относительная влажность < 80 %
    Объем памяти 350 тестов
    Напряжение питания 1,5 В х 6 (тип АА) (в комплект не входят)
    Ресурс батарей До 1000 тестов (до 40 часов)
    Исполнение МЭК 61010-1 +А2 (1997), кат. III ~460 В на В1-В2-В3-В4; ~265 В (ф-з)
    Габаритные размеры 222 х 165 х 105 мм
    Масса 1,2 кг
    Опции Плечевой ремень

  • Комплект поставки МЭТ-5035

    № Наименование Количество
    1. Электрический тестер МЭТ-5035 1
    2. 3-х проводный кабель переходник-штепсель 1
    3. Измерительный провод 2 м 3
    4. Зажим "крокодил" 4
    5. Тестовый провод 2
    6. Чехол 1
    7. Измерительный провод "банан-банан" 4
    8. Штырь заземления 4
    9. Транспортная сумка 1
    10. Руководство по эксплуатации 1
    11. ПО управления + оптокабель RS-232 1
