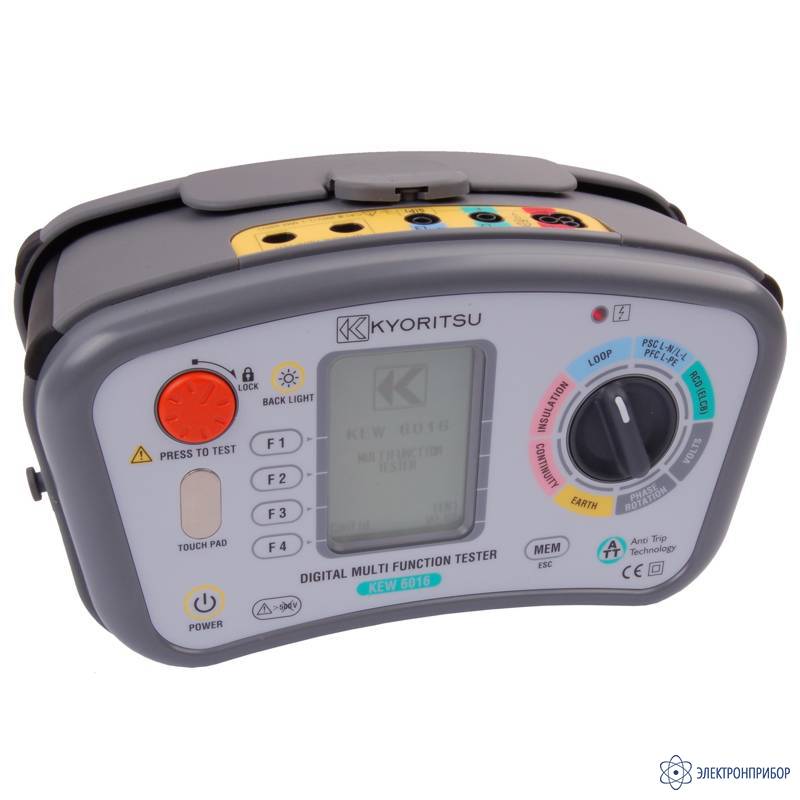

KEW 6016 — измеритель мультифункциональный

Сохранить в PDF Распечатать
  • Прозвонка цепи, измерение сопротивления изоляции, измерение контурного сопротивления, RCD измерение, измерение тока короткого замыкания, сопротивление заземления, автоматическая подстройка диапазона; источник питания: LR х 8; габаритные размеры: 136х235х114мм; масса: 1350 г

  • Краткие технические характеристики прибора KEW 6016:

    • Прозвонка цепи:
      • Напряжение разомкнутой цепи: 5 В ± 20%
      • Ток короткого замыкания: более 200 мА
      • Диапазон: 20/ 200/ 2000 Ом
    • Автоматическая подстройка диапазона
      • Погрешность: 0 ~ 0,19 Ом: ± 0,1 Ом; 0,2 ~ 2000 Ом: ± (2% показаний + 8 ед.мл.р.)
      • Измерение сопротивления изоляции:
      • Напряжение разомкнутой цепи (DC): 250 В + 25% - 0%; 500 В + 25% - 0%; 1000 В + 20% - 0%
      • Номинальный ток: 1 мА и более при 250 кОм; 1 мА и более при 500 кОм; 1 мА и более при 1 МОм
      • Диапазон: 20/200 МОм Автоматическая подстройка диапазона; 20/200/2000 МОм Автоматическая подстройка
      • Предел допускаемой основной погрешности: 0 ~ 19,99 Ом: ± (2% показаний + 6 ед.мл.р.); 20 ~ 200 Ом: ± (5% показаний + 6 ед.мл.р.); 0 ~ 199,9 Ом: ± (2% показаний + 6 ед.мл.р.); 200 ~ 2000 Ом: ± (5% показаний + 6 ед.мл.р.)
    • Измерение контурного сопротивления:
      • Функция: L-PE; L-PE (Без срабатывания УЗО); L-N / L-L
      • Номинальное напряжение: 100 ~ 260 В 50/ 60 Гц; 100 ~ 260 В 50/ 60 Гц; 100 ~ 500В 50/ 60 Гц; L-N: 100 ~ 300В; L-N: 300 ~ 500В
      • Номинальный испытательный ток при внешнем контуре 0 Ом: Значение/ Продолжительность (при 230 В); 20 Ом: 6 А/ 20 мс 200 Ом: 2 А/ 20 мс ; 2000 Ом: 15 мА/ 500 мс
      • L-N: 6 А/ 60 мс N-PE: 10 мА/ около 5с
      • 20 Ом: 6 А/ 20мс
      • Диапазон: 20/ 200/ 2000 Ом Автоматическая подстройка диапазона; 20/ 200/ 2000 Ом \
      • Автоматическая подстройка диапазона L-N 20 Ом
      • Предел допускаемой основной погрешности: 230В+10%-15%: ±(3% показаний + 4 ед.мл.р. )
      • Для всех остальных значений напряжения : ±(3% показаний + 8 ед.мл.р. ); 230 В+10%-15%: ±(3% показаний +6 ед.мл.р. )
      • Для всех остальных значений напряжения : ±(3% показаний + 8 ед.мл.р. ); 230 В+10%-15%: ±(3% показаний + 4 ед.мл.р. )
      • Для всех остальных значений напряжения : ±(3% показаний + 8 ед.мл.р. )
    • RCD измерение:
      • Функция: Х 1/2; Х 1; Х 5
      • Пилообразная форма тока
      • Автоматическое тестирование Uc
      • Номинальный ток: 10/30/100/300/500/1000 мА; 10/30/100/300/500/1000 мА; 10/30/100 мА; 10/30/100/300/500 мА; 10/30/100/300/500/1000 мА
      • Диапазон: 200 мс; G: 550мс/ S: 1000мс; 410 мс; 20% ~ 110% (по 10%); G: 300мс/ S: 500мс х 10 раз; 0,0 ~ 100,0В
      • Погрешность
      • Ток срабатывания Тип АС / Тип А /Время срабатывания : -8%~-2% / -10%~0% / ±(1% показаний + 3 ед.мл.р.); -2%~+8% / 0%~+10% / ±(1% показаний + 3 ед.мл.р.); -2%~+8% / 0%~+10% / ±(1% показаний + 3 ед.мл.р.); ±4% / ±10% / ±(1% показаний + 3 ед.мл.р.); +5% ~ +15% показаний ± 8 ед.мл.р.
    • Измерение тока короткого замыкания:
      • Функция: ОТКЗ (L-N/ L-L); ОТКЗ (L-PE); ОТКЗ (L-PE) (Без срабатывания УЗО)
      • Номинальное напряжение: 100 ~ 500 В 50/ 60 Гц; 100 ~ 260В 50/ 60 Гц
      • Номинальный испытательный ток при внешнем контуре 0 Ом:
      • Значение/ Продолжительность (при 230 В): 6 А/ 20 мс; 6 А/ 20 мс 2 А/ 20 мс 15 мА/ 500 мс; L-N: 6 А/ 60 мс N-PE: 10 мА/ около 5 с.
      • Диапазон: 2000 А/ 20 кА
      • Автоматическая подстройка диапазона
      • Предел допускаемой основной погрешности: погрешность ОТКЗ (L-N/ L-L) / ОТКЗ (L-PE) можно вычислить из тех. характеристик измеренного полного контурного сопротивления и тех. характеристик полученного значения напряжения.
    • Сопротивление заземления:
      • Тестирование сопротивления заземления в 3-проводной сети.
      • 100 Ом > Вспомогательное сопротивление заземления.
      • Диапазон измерений: 20/ 200/ 2000 Ом
      • Автоматическая подстройка диапазона
      • Предел допускаемой основной погрешности: 20 Ом: ± (3% показаний + 0,1 Ом; 200/ 2000 Ом ± (3% показаний + 3 ед. мл.р.)
    • Источник питания: LR х 8
    • Габаритные размеры: 136х235х114 мм
    • Масса: 1350 г
  • Комплект поставки KEW 6016

    Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Щуп для тестирования электропроводки 1
    4. Щуп с кнопкой 1
    5. Щуп с предохранителем для тестирования распределительных щитов 1
    6. Щуп для тестирования заземления и вспомогательные штыри заземления 1
    7. Сумка для переноски измерительных щупов 1
    8. Сумка для переноски 1
    9. Руководство по эксплуатации 1
    10. Батарея 1
    11. USB-адаптор с ПО для ПК «KEW report» 1
  • Дополнительная комплектация KEW 6016
