MI3201, MI-3201, MI/3201, MI 3201 TeraOhm 5 kV Plus

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

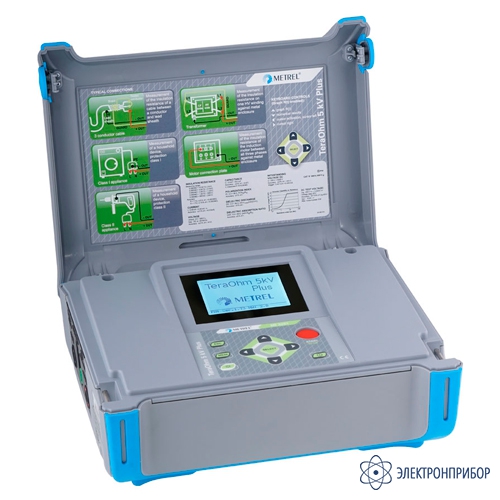

MI 3201 — многофункциональный измеритель параметров изоляции

Код товара: 24680
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      42465-09 до 13.08.2024

    • Производитель

      Metrel, Словения

    Сертификаты

    Назначение многофункционального измерителя параметров изоляции MI 3201:

    Измеритель Metrel MI 3201 предназначен для проведения испытаний изоляции высоким напряжением до 5 кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать Metrel MI 3201 при проведении различных испытаний.

    Функции многофункционального измерителя параметров изоляции MI 3201:

    • измерение сопротивления изоляции до 10 ТОм напряжением постоянного тока до 5 кВ, построение графика R(t);
    • измерение емкости испытываемого объекта;
    • проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
    • измерение выдерживаемого напряжения / тока пробоя;
    • расчет индекса поляризации PI;
    • расчет коэффициента диэлектрического поглощения DAR;
    • расчет коэффициента диэлектрического разряда DD;
    • измерение напряжения и частоты переменного и постоянного тока до 600 В.

    Особенности многофункционального измерителя параметров изоляции MI 3201:

    • возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В;
    • диапазон измерения сопротивления изоляции – до 10 ТОм;
    • функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
    • полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
    • построение графика R(t);
    • автоматическая калибровка после включения;
    • встроенный таймер позволяет задавать время измерений от 1 секунды до 30 минут;
    • автоматический разряд испытываемого объекта после завершения измерений;
    • высокая устойчивость к электромагнитным помехам;
    • наличие защитного проводника GUARD для отведения поверхностных токов утечки;
    • экранированные измерительные кабели;
    • большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
    • встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений;
    • подключение к ПК посредством USB и RS-232;
    • опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
    • питание – от аккумуляторных NiMh батарей;
    • встроенное зарядное устройство;
    • размеры: 310 x 130 x 250 мм;
    • масса (без аксессуаров): 3 кг.
  • Технические характеристики многофункционального измерителя параметров изоляции MI 3201:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Сопротивление изоляции 0 … 999 кОм
    1,00 … 9,99 МОм
    10,0 … 99,9 МОм
    100 … 999 МОм
    1,00 … 9,99 ГОм
    10,0 … 99,9 ГОм
    100 … 999 ГОм
    1,00 … 10,00 ТОм
    1 кОм
    10 кОм
    100 кОм
    1 МОм
    10 МОм
    100 МОм
    1 ГОм
    10 ГОм
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(15 % от измер. + 3 емр)
    Измерительное напряжение 0 ... 5500 В 1 В ±(3 % от измер. + 3 В)
    Ток утечки 0,00 … 9,99 нА
    10,0 … 99,9 нА
    100 … 999 нА
    1,00 … 9,99 мкА
    10,0 … 99,9 мкА
    100 … 999 мкА
    1,00 … 5,50 мА
    0,01 нА
    0,1 нА
    1 нА
    10 нА
    100 нА
    1 мкА
    10 мкА
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    Отключающий ток утечки 0,000 … 0,009 мA
    0,01 … 5,50 мА
    1 мкA
    10 мкА
    ±(3 % от измер. + 3 емр)
    ±3 % от измер.
    DAR - коэффициент диэлектрического поглощения 0,01 … 9,99
    10,0 … 100,0
    0,01
    0,1
    ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    PI - индекс поляризации 0,01 … 9,99
    10,0 … 100,0
    0,01
    0,1
    ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    DD - коэффициент диэлектрического разряда 0,01 … 9,99
    10,0 … 100,0
    0,01
    0,1
    ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    Измерительное напряжение 0 … 5500 В 1 В ±(3 % от измер. + 3 В)
    Напряжение постоянного и переменного тока 0 … 600 В 1 В ±(3% от измер. + 4 В)
    Частота 0 и 45…65 Гц 0,1 Гц ±0,2 Гц
    Емкость 0,0…99,9 нФ
    100 … 999 нФ
    1,00 … 50,00 мкФ
    0,1 нФ
    1 нФ
    10 нФ
    ±(5 % от измер. + 4 емр)
    ±(5 % от измер. + 4 емр)
    ±(5 % от измер. + 4 емр)
    Параметр Значение
    Общие характеристики
    Питание 7,2 В постоянного тока (6 x1,2 В NiMH IEC LR20)
    Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
    Категория перенапряжения 600 В CAT IV
    Класс защиты Двойная изоляция
    Подключение к ПК RS-232 и USB

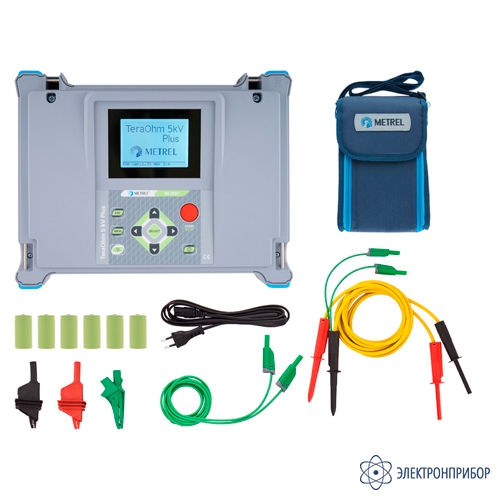

  • Комплект поставки MI 3201

    Наименование Количество
    1 Многофункциональный измеритель параметров изоляции MI 3201 1
    2 Сетевой кабель 1
    3 Экранированный измерительный кабель 10 кВ, красный, длина 2 м 1
    4 Экранированный измерительный кабель 10 кВ, черный, длина 2 м 1
    5 Зажим типа «крокодил» 10 кВ, красный 1
    6 Зажим типа «крокодил» 10 кВ, черный 1
    7 Защитный кабель GUARD с зажимом «крокодил», зеленый, длина 2 м 1
    8 Аккумуляторные батареи 1,2 В NiMH, тип С 6
    9 Сумка для аксессуаров 1
    10 Руководство по эксплуатации 1
