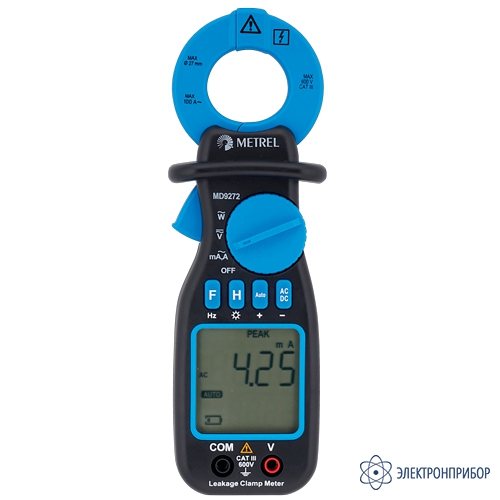

MD 9272 — токовые клещи

Сохранить в PDF Распечатать
  • Описание:

    MD 9272 - это уникальные клещи для измерения тока утечки на землю. Они могут не только точно измерять истинное среднеквадратичное значение (TRMS) переменного тока утечки в системе, но также обнаруживать потери  и предлагать возможные причины этих потерь.

    Назначение:

    С помощью MD 9272 можно провести измерения переменного и постоянного напряжения, частоты, мощности, гармоник, коэффициента мощности (PF), суммарного коэффициента гармонических искажений (THD) и коэффициента амплитуды.

    Особенности:

    • Измерение истинного СКЗ напряжения переменного тока,
    • Измерение постоянного напряжения,
    • Измерение истинного СКЗ переменного тока,
    • Измерение частоты,
    • Измерение параметров мощности.
    • Точное измерение малых токов от 10 мкА,
    • Расстояние между губками при раскрытии клещей 28 мм,
    • Экранированные губки позволяют использовать клещи в условиях сильных помех,
    • Измерение активной, реактивной, полной мощности, суммарного коэффициента гармонических искажений (THD), коэффициента мощности (PF), сдвига фаз,
    • Интеллектуальный анализ потерь на основе комплексного алгоритма позволяет обнаружить потери и определить их возможные причины,
    • Измерение гармонических составляющих тока или напряжения (до 19 гармоники),
    • Одновременное отображение коэффициента гармонических искажений и коэффициента мощности,
    • Отображение пикового значения сигнала или коэффициента амплитуды,
    • Режим MAX/MIN/HOLD: отображается максимальное, минимальное или среднее измеренное значение.
  • Технические характеристики:

    Параметр Диапазон Погрешность
    Переменный ток 40,00 мА, 400,0 мА, 4000 мА
    40,00 A
    100,0 A
    ±(0,8% от измеренного значения + 3 е.м.р.)
    ±(1,0 % от измеренного значения + 3 е.м.р.
    ±(1,2 % от измеренного значения + 3 е.м.р.)
    Напряжение переменного / постоянного тока 40,0 В
    400,0, 600,0 В
    ± (0,5 % от измеренного значения + 4 е.м.р.)
    ±(0,5 % от измеренного значения + 2 е.м.р.)
    Коэффициент гармонических искажений 0 ... 99.9 %
    100 ... 999 %
    ± (2,0% от измеренного значения + 3 е.м.р.)
    ± (2,0% от измеренного значения + 3 е.м.р.)
    Частота 45,0 - 500,0 Гц ± (0,5% + 1 е.м.р.)
    Коэффициент амплитуды 1,00 ... 2,99
    3,00 ./.. 9,99
    ± (2,0% от измеренного значения + 2 е.м.р.)
    ± (3,0 % от измеренного значения + 5 е.м.р.)
    Пиковое значение 40,00 ... 100,0 А
    40,00 В ... 600,0 В
    ± (3,0 % от измеренного значения + 3 е.м.р.)
    ± (3,0 % от измеренного значения + 3 е.м.р.)
    Коэффициент мощности 0,00 ... 1,00 ± (1% от измеренного значения + 1 е.м.р.)
    Сдвиг фаз -180,0° ... +180,0° ± (1% от измеренного значения + 4 е.м.р.)
    Мощность (Вт, ВАР, ВА) 0,000 ... 9999 ± (1% от измеренного значения + 30 е.м.р.)
    Мощность (кВт, кВАР, кВА) 10,00 ... 99,99 ± (2% от измеренного значения + 30 е.м.р.)
  • Комплект поставки MD 9272

    Наименование Количество
    Токоизмерительные клещи MD 9272 1
    Батарея 1,5 В, тип ААА 2
    Испытательный проводник с датчиком 2
    Сумка 1
    Инструкция по эксплуатации 1
